NCP5623CMUTBG

产品分类: LED驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 5.5V PWM,I²C Switched Capacitor (Charge Pump) 30mA 3 4.4V 2.7V 5.7V LLGA-12 贴片安装,黏合安装 2mm(长度)*2mm(宽度)
供应商型号: UA-NCP5623CMUTBG
供应商: 海外现货
标准整包数: 3000

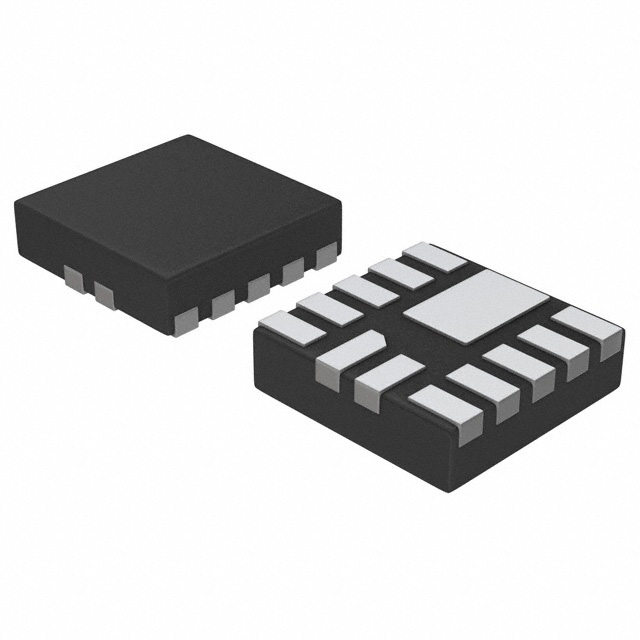

ON SEMICONDUCTOR LED驱动器 NCP5623CMUTBG

NCP5623CMUTBG概述

    NCP5623C Triple Output I2C Controlled RGB LED Driver

    1. 产品简介


    NCP5623C 是一种三输出的 I2C 控制 RGB LED 驱动器,专为 RGB 照明或背光 LCD 显示而设计。其内置的 DC/DC 转换器基于高效的电荷泵结构,支持 1x 和 2x 运行模式。该芯片封装小巧,非常适合空间有限的便携式应用。

    2. 技术参数


    - 输入电压范围:2.7 V 至 5.5 V
    - 输出电流能力:每个 LED 最大 37 mA,总计 90 mA
    - 峰值效率:94%
    - 支持的功能:RGB 功能完全支持、渐变调光功能、内置短路保护、嵌入式过压/开路保护
    - 工作环境:工作温度范围 -40°C 至 +85°C,存储温度范围 -65°C 至 +150°C

    3. 产品特点和优势


    - 高效能:高达 94% 的峰值效率,使其在便携式应用中表现出色。
    - 多功能支持:RGB 功能、渐变调光和 I2C 协议的支持使得该芯片在多种应用中具有灵活性。
    - 高集成度:集成了电荷泵、数字控制、过压保护等功能,减少了外部组件的需求。
    - 可靠性高:内置短路保护和过压保护,确保系统的可靠运行。

    4. 应用案例和使用建议


    - 多色照明:适用于多种颜色的照明应用,例如智能家居、舞台灯光等。
    - 便携式背光源:适合用于手机、平板电脑等便携设备的背光。
    - 数码相机闪光灯:用于相机闪光灯,提供均匀的亮度。
    - LCD 和键盘驱动:可同时驱动 LCD 和键盘背光,提高用户体验。
    使用建议:
    - 在进行硬件设计时,注意电源去耦电容的选择(如低 ESR 陶瓷电容)以优化电荷泵的效率并减少电磁干扰。
    - 在设定参考电流时,建议使用精度为 1% 或更高的电阻,以获得更准确的 LED 偏置。

    5. 兼容性和支持


    - 兼容性:NCP5623C 支持 I2C 协议,可以轻松与其他微控制器连接。
    - 技术支持:厂商提供详细的参考设计和支持文档,帮助用户快速集成到自己的项目中。

    6. 常见问题与解决方案


    - 问题1:LED 输出电流不稳定。
    - 解决方案:检查外接电阻的精度是否达到要求,建议使用 1% 或更高精度的电阻。

    - 问题2:芯片过热。
    - 解决方案:增加散热片或者将芯片放置在良好的散热环境中。

    7. 总结和推荐


    综述:NCP5623C 在便携式设备、照明系统等领域展现出卓越的性能和可靠性。它的高效能、多功能支持和高集成度使其成为市场上极具竞争力的产品。
    推荐:强烈推荐给需要高性能 RGB LED 驱动解决方案的工程师和设计师。无论是从产品性能还是成本角度考虑,NCP5623C 都是一个非常理想的选择。

NCP5623CMUTBG参数

参数
最大输入电压 5.5V
最大输出电压 5.7V
功率 -
最小输出电压 4.4V
输出电流 30mA
调光方式 PWM,I²C
最小输入电压 2.7V
效率 -
输出数量 3
拓扑 Switched Capacitor (Charge Pump)
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 LLGA-12
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

NCP5623CMUTBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP5623CMUTBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LED驱动器 ON SEMICONDUCTOR NCP5623CMUTBG NCP5623CMUTBG数据手册

NCP5623CMUTBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
