NV25M01DWUTG

厂牌: ON SEMICONDUCTOR
产品描述: SPI SOP
供应商型号: CY-NV25M01DWUTG
供应商: Avnet
标准整包数: 1

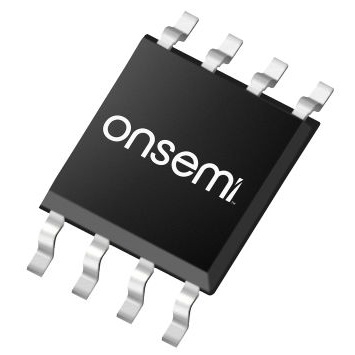

ON SEMICONDUCTOR 带电可擦可编程只读存储器(EEPROM) NV25M01DWUTG

NV25M01DWUTG概述


    产品简介


    NV25M01是一款内部组织为128Kx8位的EEPROM串行1-Mb SPI设备。它具有256字节的页写缓冲功能,并支持串行外设接口(SPI)协议。此外,该设备具备软件和硬件写保护功能,支持部分及全数组保护。NV25M01通过内置ECC(错误纠正码)逻辑实现高可靠性应用。产品适用于汽车、工业控制和消费电子产品等领域。

    技术参数


    - 存储温度范围:−65°C 到 +150°C
    - 供电电压范围:1.8 V 到 5.5 V
    - 最高频率:10 MHz
    - 最大程序/擦除周期数:1,000,000次
    - 数据保持时间:100年
    - 封装形式:8引脚SOIC和TSSOP
    - 引脚功能:
    - CS(片选)
    - SI(串行数据输入)
    - SO(串行数据输出)
    - SCK(串行时钟)
    - WP(写保护)
    - HOLD(暂停传输)

    产品特点和优势


    - 汽车级认证:符合AEC-Q100标准,耐温范围广(−40°C到+105°C)
    - 高速性能:支持高达10MHz的数据传输速率
    - 低功耗设计:采用低功耗CMOS技术,适合便携式设备应用
    - 强大的保护机制:具备软硬件双重写保护功能,确保数据安全
    - 高可靠性:内置ECC逻辑,能够在单个比特错误时进行自动纠错

    应用案例和使用建议


    NV25M01因其高可靠性和大容量,常用于存储传感器数据、系统配置信息等。对于需要频繁写入和读取的应用场景,建议分组写入数据以充分利用多个写入周期。例如,在一个汽车电子系统中,可以将发动机运行状态、车辆速度等实时数据存储在NV25M01中。这样可以在不增加额外成本的情况下,提高系统的稳定性和可靠性。

    兼容性和支持


    NV25M01与大多数微控制器和处理器兼容,可通过SPI接口进行通信。制造商提供了详尽的技术支持文档和在线资源,以便用户能够快速上手并解决可能遇到的问题。

    常见问题与解决方案


    - 问题:在写入过程中,数据丢失或损坏。
    - 解决方案:确认操作前已正确设置WREN指令,并且地址不在保护区域内。
    - 问题:读取时出现错误。
    - 解决方案:检查读取指令是否正确发送,以及地址是否超出有效范围。
    - 问题:无法启用写保护。
    - 解决方案:检查WP引脚状态和WPEN位是否被正确设置。

    总结和推荐


    NV25M01是一款功能全面、性能优异的EEPROM存储芯片,特别适合在汽车电子和工业控制等领域使用。其卓越的可靠性和灵活性使其成为众多应用场景的理想选择。总体而言,强烈推荐使用NV25M01以满足各种高可靠性需求。

NV25M01DWUTG参数

参数
存储器类型 -
编程电压 -
接口类型 SPI
输出使能访问时间 -
最大工作供电电压 -
存储容量 -
最小工作供电电压 -
组织 -
数据保留时长 -
最大访问时间 -
最大时钟频率 -
通用封装 SOP
零件状态 在售
包装方式 散装

NV25M01DWUTG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NV25M01DWUTG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 带电可擦可编程只读存储器(EEPROM) ON SEMICONDUCTOR NV25M01DWUTG NV25M01DWUTG数据手册

NV25M01DWUTG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.6977 ¥ 6.0039
300+ $ 0.6913 ¥ 5.9498
500+ $ 0.6849 ¥ 5.8957
1000+ $ 0.6657 ¥ 5.6252
5000+ $ 0.6657 ¥ 5.6252
库存: 211
起订量: 167 增量: 1
交货地:
最小起订量为:100
合计: ¥ 600.39
