NCV78702MW1AR2G

产品分类: LED驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 30V SPI,PWM Step-Up (Boost) 2 400mV 5V 64.8V QFN-24 贴片安装,黏合安装
供应商型号: 488-NCV78702MW1AR2GDKR-ND
供应商: Digi-Key
标准整包数: 1

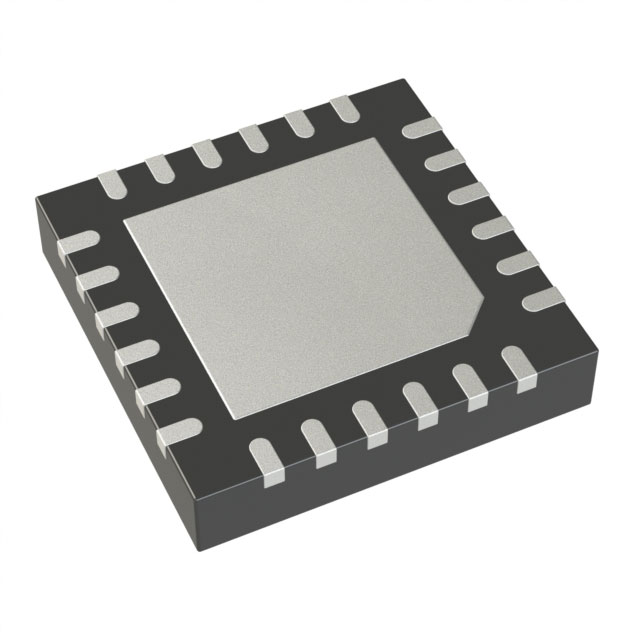

ON SEMICONDUCTOR LED驱动器 NCV78702MW1AR2G

NCV78702MW1AR2G概述

    NCV78702 Multiphase Booster LED Driver for Automotive Front Lighting

    1. 产品简介


    NCV78702 是一款单芯片高效率升压器,专为智能点火线圈和LED驱动设计,适用于汽车前灯应用,如远光灯、近光灯、日间行车灯(DRL)、转向指示灯、雾灯、静态弯道灯等。特别适用于大电流LED,并与NCV78723(双通道降压)/713(单通道)结合,提供一个完整的多路LED串驱动解决方案,电压最高可达60V。它包括电流模式电压升压控制器,具有最少的外部组件,可实现输入滤波。该芯片可定制输出电压,且可通过两个设备组合成多相升压器(两相、三相、四相),以进一步优化升压器的滤波效果并降低总体应用BOM成本,适用于更高功率应用。

    2. 技术参数


    - 工作电压:VBB(电池电压): 5V 至 30V
    - 逻辑供电电压:VDD: 3.1V 至 3.5V
    - 栅极驱动电压:VDRIVE: 4.8V 至 10.7V
    - 绝对最大额定值:VBB 最大 36V(短时间可达 40V)
    - 温度范围:-45°C 至 155°C
    - 热阻抗:从结到暴露焊盘 QFNW24 4x4 为 2.82°C/W
    - 过温保护:热关断温度 165°C 至 175°C,热警告阈值 155°C 至 165°C

    3. 产品特点和优势


    - 单芯片设计:集成了升压控制器,减少了外部组件需求。
    - 多相升压:可配置为两相、三相或四相,以优化滤波效果和降低成本。
    - 高效率:通过电流模式控制和输入滤波,提高整体能效。
    - SPI编程:可通过串行接口动态控制系统参数,增强灵活性。

    4. 应用案例和使用建议


    应用案例:广泛应用于汽车前照灯系统,包括远光灯、近光灯、日间行车灯等。
    使用建议:
    - 在设计时确保外部组件如电感、二极管等符合表1中的参数要求。
    - 在进行电路布局时,注意走线长度和寄生效应对性能的影响。
    - 使用适当的补偿网络来优化电流反馈环路,提升系统的稳定性和响应速度。

    5. 兼容性和支持


    - 与其他电子元器件的兼容性:NCV78702与同类驱动器如NCV78723和NCV713高度兼容,形成完整的LED驱动解决方案。
    - 厂商支持:onsemi公司提供了详尽的应用指南和技术支持,确保用户能够高效利用该芯片。

    6. 常见问题与解决方案


    - 问题1:启动时VDRIVE电压不稳定。
    - 解决办法:检查外部电路中VDRIVE电容的ESR值是否符合规格。
    - 问题2:热关断频繁触发。
    - 解决办法:增加散热措施,确保芯片工作温度不超出正常范围。

    7. 总结和推荐


    总结:NCV78702是一款高效的多相升压LED驱动器,适用于汽车前照灯系统,具备高集成度和灵活的SPI编程功能。通过优化设计,可以显著提高系统性能并降低成本。
    推荐:鉴于其优异的性能和可靠性,我们强烈推荐在需要高效LED驱动解决方案的汽车照明项目中采用NCV78702。

NCV78702MW1AR2G参数

参数
调光方式 SPI,PWM
最大输出电压 64.8V
效率 -
拓扑 Step-Up (Boost)
功率 -
输出电流 -
最小输出电压 400mV
输出数量 2
最小输入电压 5V
最大输入电压 30V
通用封装 QFN-24
安装方式 贴片安装,黏合安装
应用等级 汽车级,照明级
零件状态 在售
包装方式 卷带包装

NCV78702MW1AR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV78702MW1AR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LED驱动器 ON SEMICONDUCTOR NCV78702MW1AR2G NCV78702MW1AR2G数据手册

NCV78702MW1AR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.9096 ¥ 33.0361
10+ $ 2.4118 ¥ 19.9875
100+ $ 1.6576 ¥ 13.737
250+ $ 1.4611 ¥ 12.1087
500+ $ 1.3402 ¥ 11.1066
1000+ $ 1.2389 ¥ 10.2676
库存: 2497
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 33.03
