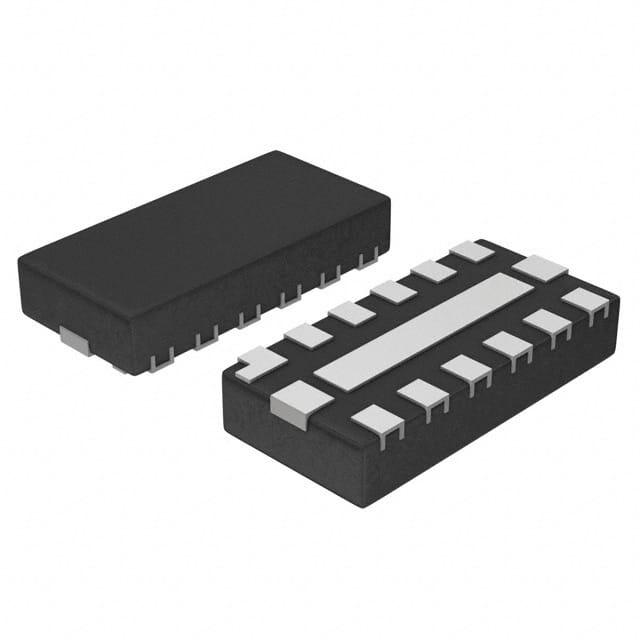

NUF6010MUT2G

产品分类: EMI滤波器
厂牌: ON SEMICONDUCTOR
产品描述: 100Ω 5V 6 2 是 250GHz RC (Pi) 7pF UFDFN-12(EP) 贴片安装 2.5mm*1.2mm*550μm
供应商型号: CY-NUF6010MUT2G
供应商:
标准整包数: 1
ON SEMICONDUCTOR EMI滤波器 NUF6010MUT2G

NUF6010MUT2G概述

    # NUF6010MU:六通道EMI滤波器与集成ESD保护

    产品简介


    NUF6010MU 是一款集成了电磁干扰(EMI)滤波器和静电放电(ESD)保护的六通道器件,旨在满足现代小型化应用的需求。这款电子元器件广泛应用于需要减少无线干扰的各种领域,如LCD显示器、相机接口的数据线过滤,以及输入输出端口和键盘的EMI过滤和保护。

    技术参数


    基本参数
    - 封装形式:12引脚1.2x2.5mm低剖面UDFN封装
    - 最大额定值:
    - ESD放电:8.0 kV(接触放电)
    - 每个电阻上的直流功率:100 mW
    - 每个封装上的直流功率:600 mW
    - 工作温度范围:−40°C 至 +85°C
    - 存储温度范围:−55°C 至 +150°C
    电气特性
    - 最大反向工作电压:5.0 V
    - 击穿电压:6.0 V至8.0 V(IR = 1.0 mA)
    - 泄漏电流:10 nA至100 nA(VRWM = 3.3 V)
    - 电阻值:85Ω 至 115Ω(IR = 20 mA)
    - 二极管电容:7.0 pF 至 9.0 pF(VR = 2.5 V, f = 1.0 MHz)
    - 线电容:14 pF 至 18 pF(VR = 2.5 V, f = 1.0 MHz)
    - 3 dB截止频率:250 MHz
    - 6 dB截止频率:395 MHz

    产品特点和优势


    - 集成式ESD保护:每个通道提供±8.0 kV的ESD保护,符合IEC61000-4-2标准。
    - 出色的S21性能:100Ω的电阻值与7 pF的电容值相结合,实现了250 MHz的3 dB截止频率和800 MHz至3.0 GHz范围内的-20 dB抑制带。
    - 系统解决方案:采用UDFN封装的集成式EMI/ESD系统解决方案,具有优异的成本效益、系统可靠性和节省空间的特点。
    - 无铅、无卤素:产品符合RoHS标准。

    应用案例和使用建议


    应用案例
    - 在相机或显示接口中进行EMI过滤
    - 为输入输出端口和键盘提供EMI过滤和保护
    使用建议
    - 对于数据率高达167 Mbps的应用,选择NUF6010MU作为理想的过滤解决方案。
    - 在选择具体型号时,注意确保其电气特性能覆盖应用需求中的频谱内容。
    - 鉴于3 dB截止频率下的特性,建议避免使用更高的衰减频带来计算最大支持频率和相应的数据率,以确保最佳信号完整性。

    兼容性和支持


    - 兼容性:NUF6010MU与大多数现代电子设备兼容,能够无缝集成到现有系统中。
    - 技术支持:ON Semiconductor提供全面的技术支持,包括产品选型指南和详细的安装手册。客户可通过公司网站或直接联系技术支持部门获取进一步帮助。

    常见问题与解决方案


    - Q: 如何正确处理ESD?
    - A: NUF6010MU具有高ESD保护能力,能够承受8.0 kV的接触放电。在操作过程中需采取适当防静电措施。

    - Q: 如何确定设备是否正常工作?
    - A: 可通过测量输出信号波形与预期信号的对比来判断。使用示波器检查输入和输出信号的频率响应。

    总结和推荐


    NUF6010MU是一款集成了EMI滤波器和ESD保护的小型化六通道器件,非常适合用于需要减少无线干扰的应用场合。其出色的性能指标和集成设计使其成为当前市场上极具竞争力的产品。因此,强烈推荐使用NUF6010MU来提升系统的稳定性和可靠性。

NUF6010MUT2G参数

参数
电阻 100Ω
滤波器阶数 2
通道数 6
额定电压-DC 5V
ESD保护
电感值 -
额定电流 -
截止频率 250GHz
中心频率 -
电容值 7pF
电路技术 RC (Pi)
长*宽*高 2.5mm*1.2mm*550μm
通用封装 UFDFN-12(EP)
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装
