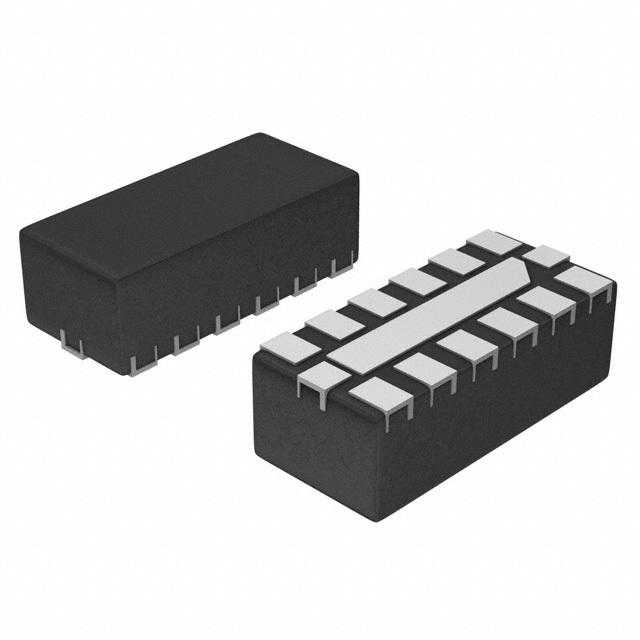

NUF6402MNT1G

产品分类: EMI滤波器
厂牌: ON SEMICONDUCTOR
产品描述: 100Ω 5V 4 2 是 95MHz RC(Pi) 17pF VFDFN-12(EP) 贴片安装 3mm*1.35mm*1mm
供应商型号: CY-NUF6402MNT1G
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR EMI滤波器 NUF6402MNT1G

NUF6402MNT1G概述

    NUF6402MN 4-Channel EMI Filter with Integrated ESD Protection

    1. 产品简介


    NUF6402MN 是一款集成 ESD(静电放电)保护功能的四通道(C-R-C)π型EMI(电磁干扰)滤波器阵列。此产品主要应用于数据传输速率高达64Mbps的应用场景,特别是在需要减少无线干扰的情况下。通过优化频率响应和衰减性能,NUF6402MN 旨在为LCD和摄像头的数据线提供有效的EMI过滤,同时也保护I/O端口和键盘免受ESD的影响。

    2. 技术参数


    - 电气特性:电阻值为100Ω,电容值为17pF,典型截止频率为95MHz,停止带衰减大于-30dB(800MHz至3.0GHz)。
    - 额定参数:
    - 最大工作温度范围:-40°C到85°C
    - 最大存储温度范围:-55°C到150°C
    - 最大焊锡温度:260°C
    - 封装:低轮廓12引脚1.35mm x 3.0mm DFN12表面贴装封装。

    3. 产品特点和优势


    - ESD保护能力:每通道具有±8.0kV的ESD接触放电保护能力(符合IEC61000-4-2标准,第四级)。
    - 集成解决方案:将EMI和ESD保护功能集成到一个小型封装中,提高了系统可靠性和空间利用率。
    - 无铅设计:作为无铅器件,满足现代电子产品环保要求。

    4. 应用案例和使用建议


    NUF6402MN 主要用于液晶显示屏和相机的数据线EMI过滤,以及I/O端口和键盘的保护。例如,在高速数据传输接口中,如USB或HDMI,NUF6402MN能够有效地降低2G/3G、GPS、蓝牙和WLAN信号的干扰。使用时,用户应确保信号的频率不超过推荐的最大数据速率,以避免信号失真。对于特定应用场景,可根据信号特性选择合适的滤波参数,以实现最佳的EMI抑制效果。

    5. 兼容性和支持


    NUF6402MN 可以轻松与其他符合相同标准的电子元器件和设备进行互操作。ON Semiconductor 提供详尽的技术支持和售后服务,确保用户能够充分利用产品的全部功能。

    6. 常见问题与解决方案


    - 问:在高湿度环境中使用,会出现什么问题?
    - 答:确保产品按照规定的温度范围工作,并采取适当的防潮措施。
    - 问:如何处理ESD保护失效的问题?
    - 答:检查连接线是否正确接地,并确认安装过程中没有静电损坏。如果问题依旧,建议联系技术支持。

    7. 总结和推荐


    NUF6402MN 是一款高性能的EMI滤波器,集成了强大的ESD保护功能。它非常适合于需要高数据传输速率同时又要减少电磁干扰的应用场合。其紧凑的设计和可靠的性能使其在市场上具有很强的竞争力。因此,我强烈推荐在相关应用中采用这款产品。

NUF6402MNT1G参数

参数
电路技术 RC(Pi)
额定电压-DC 5V
电容值 17pF
电阻 100Ω
截止频率 95MHz
通道数 4
电感值 -
额定电流 -
滤波器阶数 2
中心频率 -
ESD保护
长*宽*高 3mm*1.35mm*1mm
通用封装 VFDFN-12(EP)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
