NUF8010MUT2G

产品分类: EMI滤波器
厂牌: ON SEMICONDUCTOR
产品描述: 100Ω 5V 100nA 8 2 是 215GHz RC (Pi) 7pF UFDFN-16(EP) 贴片安装 3.5mm*1.2mm*550μm
供应商型号: FL-NUF8010MUT2G
供应商: 海外现货
标准整包数: 1

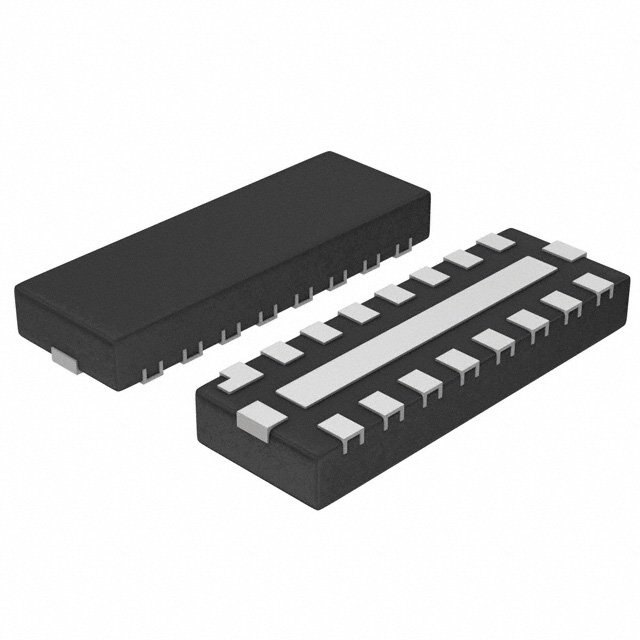

ON SEMICONDUCTOR EMI滤波器 NUF8010MUT2G

NUF8010MUT2G概述


    产品简介


    NUF8010MU:一款高性能八通道EMI滤波器
    NUF8010MU是由安森美半导体公司设计的一种八通道(C-R-C)π型EMI滤波阵列,集成了静电放电(ESD)保护功能。该器件结合了保护和滤波的功能,非常适合用于需要最小化无线干扰的应用场景。NUF8010MU采用低轮廓16引脚1.2mm x 3.5mm x 0.5mm的UDFN16表面贴装封装,适用于各种紧凑型应用。

    技术参数


    - 电气特性:
    - 最大反向工作电压(VRWM):5.0 V
    - 突破电压(VBR):6.0 V至8.0 V(IR = 1.0 mA)
    - 泄漏电流(IR):100 nA(VRWM = 3.3 V)
    - 电阻(RA):85 Ω至115 Ω(IR = 20 mA)
    - 二极管电容(Cd):7 pF至11 pF(VR = 2.5 V, f = 1.0 MHz)
    - 线路电容(CL):14 pF至18 pF(VR = 2.5 V, f = 1.0 MHz)
    - 频率响应:
    - 3 dB截止频率(f3dB):215 MHz
    - 6 dB截止频率(f6dB):280 MHz
    - 最大ESD防护:±8.0 kV(符合IEC61000-4-2 Level 4接触放电标准)

    产品特点和优势


    - 集成ESD保护:每个通道具备±8.0 kV的ESD防护能力,可以有效防止静电损坏。
    - 优异的S21性能:R/C值为100Ω和7pF,提供250 MHz的3 dB截止频率和从800 MHz到3.0 GHz的-20 dB衰减带。
    - 高集成度:在小体积UDFN16封装内实现了EMI滤波和ESD保护的系统级解决方案,显著节省成本和空间。
    - 无铅封装:符合环保要求,适合绿色制造。

    应用案例和使用建议


    应用示例:
    - 用于LCD和摄像头数据线的EMI过滤
    - I/O端口和键盘的EMI过滤及保护
    使用建议:
    - 在需要减少信号失真的应用中,建议使用3 dB截止频率来计算可实现的数据速率。
    - 如需传输高速信号(如100 Mbps),应考虑滤波器的6 dB或9 dB截止频率对信号完整性的影响。

    兼容性和支持


    - 兼容性:NUF8010MU与多种接口标准兼容,适用于各种板载应用。
    - 支持:安森美提供全面的技术支持,包括销售和技术咨询,以及详尽的文档资料和在线资源。

    常见问题与解决方案


    - Q: 设备的最大工作温度范围是多少?
    - A: 工作温度范围为-40°C至85°C,存储温度范围为-55°C至150°C。

    - Q: 如何处理焊接过程中的高温问题?
    - A: 最大焊接温度为260°C(距离封装外壳1.8英寸,持续10秒)。

    总结和推荐


    总结:
    NUF8010MU是一款高度集成的八通道EMI滤波器,具备出色的ESD保护能力和优秀的频率响应。其高集成度、低成本和小尺寸使其成为众多应用的理想选择,特别适用于需要最小化无线干扰和信号噪声的应用场合。
    推荐:
    鉴于其卓越的性能和广泛的适用性,强烈推荐NUF8010MU用于各种高可靠性要求的应用,尤其是在通信和消费电子领域。

NUF8010MUT2G参数

参数
截止频率 215GHz
通道数 8
电感值 -
ESD保护
中心频率 -
额定电压-DC 5V
电路技术 RC (Pi)
电阻 100Ω
电容值 7pF
滤波器阶数 2
额定电流 100nA
长*宽*高 3.5mm*1.2mm*550μm
通用封装 UFDFN-16(EP)
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

NUF8010MUT2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NUF8010MUT2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR EMI滤波器 ON SEMICONDUCTOR NUF8010MUT2G NUF8010MUT2G数据手册

NUF8010MUT2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2583 ¥ 2.1881
库存: 3000
起订量: 2307 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.18
