NB3W800LMNTXG

产品分类: 锁相环
厂牌: ON SEMICONDUCTOR
产品描述: 带旁路 3.135V 3.465V 133.33MHz QFN 贴片安装,黏合安装 6mm(长度)
供应商型号: CY-NB3W800LMNTXG
供应商:
标准整包数: 1

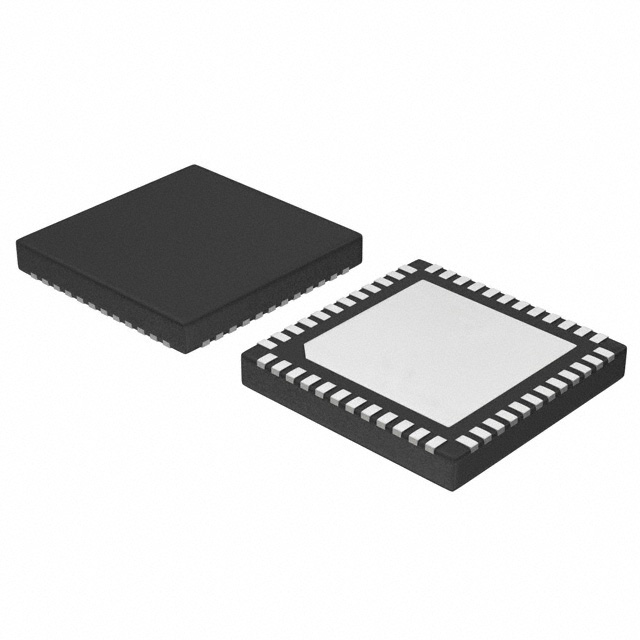

ON SEMICONDUCTOR 锁相环 NB3W800LMNTXG

NB3W800LMNTXG概述


    产品简介


    NB3W800L 是一款低功耗的八输出差分缓冲器,旨在满足DB800ZL规范的所有性能要求。该芯片专为Intel® QuickPath Interconnect (Intel QPI和UPI)、PCIe Gen1/Gen2/Gen3/Gen4、SAS、SATA及Intel可扩展内存互连(Intel SMI)应用而设计。它采用固定内部反馈路径来维持关键QPI应用的低漂移。

    技术参数


    - 频率范围:100 MHz 或 133 MHz
    - 输出电压:0.7 V 差分
    - 输出到输出偏移:<50 ps
    - 输入到输出延迟变化:<100 ps
    - 相位抖动:PCIe Gen3 <1.0 ps, PCIe Gen4 <0.5 ps RMS
    - QPI 9.6 GT/s 12 UI 相位抖动:<0.2 ps RMS
    - 电源电压:3.3 V
    - 封装:QFN48 (无铅)
    - 温度范围:存储温度 -65°C 到 150°C,结温 125°C
    - 电源电流:在133 MHz下,VDD 铁轨上操作电流为 94-105 mA,在 VDDA + VDDR 铁轨上的PLL模式下为 38-50 mA
    - 电源关闭电流:在电源关闭模式下,VDD 铁轨为 2.0-3.5 mA,VDDA 铁轨为 0.5-1.0 mA

    产品特点和优势


    - 多通道输出:提供八个独立控制的差分时钟输出对,确保信号的稳定性和可靠性。
    - 低功耗:NMOS 推挽结构的HCSL兼容输出使得该缓冲器具有较低的工作功耗。
    - 高精度:输出到输出偏移和输入到输出延迟的变化都小于特定值,确保信号的精确同步。
    - 灵活的配置:通过硬件控制或SMBus编程,可以根据应用需求进行配置,以实现最佳性能。

    应用案例和使用建议


    应用场景:适合用于PCIe标准(如Gen1/2/3/4)和Intel QuickPath Interconnect (QPI)的时钟分配系统中。由于其出色的抖动特性和低延迟,也非常适用于高性能计算和服务器等领域。
    使用建议:
    - 确保输入时钟信号符合规定的电压范围和电平,以避免损坏芯片。
    - 在设计电路时考虑合适的负载和线阻抗匹配,以提高信号完整性。
    - 考虑外部反馈路径以优化性能,特别是在需要低输入到输出延迟的应用中。

    兼容性和支持


    - 兼容性:支持标准HCSL输入和SMBus接口,易于与其他符合PCIe标准的设备进行集成。
    - 支持和服务:由Semiconductor Components Industries, LLC提供全面的技术支持和维护服务。

    常见问题与解决方案


    - Q: 设备无法正常启动?
    - A: 检查电源电压是否正确,且是否已连接所有必要的接地。

    - Q: 输出信号不稳定?
    - A: 确认外部负载和线阻抗匹配是否合适,同时检查输入时钟信号的质量。

    - Q: 性能不符合预期?
    - A: 检查配置寄存器的设置,确保所有控制参数都已正确调整。

    总结和推荐


    NB3W800L 是一款高性能的八输出差分缓冲器,专为高速通信和高性能计算应用设计。其卓越的电气特性和稳定的时序表现使其成为构建可靠系统的理想选择。对于需要精确时钟分布的应用场景,强烈推荐使用这款芯片。

NB3W800LMNTXG参数

参数
PLL-锁相环 带旁路
最大输入频率 133.33MHz
最大工作供电电压 3.465V
最小工作供电电压 3.135V
长*宽*高 6mm(长度)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NB3W800LMNTXG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NB3W800LMNTXG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 锁相环 ON SEMICONDUCTOR NB3W800LMNTXG NB3W800LMNTXG数据手册

NB3W800LMNTXG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 3.9489 ¥ 32.7932
50+ $ 3.7787 ¥ 32.2178
100+ $ 3.7106 ¥ 31.9302
300+ $ 3.6766 ¥ 31.6425
500+ $ 3.6425 ¥ 31.3549
1000+ $ 3.5404 ¥ 29.9166
5000+ $ 3.5404 ¥ 29.9166
库存: 162177
起订量: 31 增量: 1
交货地:
最小起订量为:25
合计: ¥ 819.83
