NB3W1200LMNG

产品分类: 锁相环
厂牌: ON SEMICONDUCTOR
产品描述: 带旁路 3.135V 3.465V 133MHz QFN 贴片安装 9mm(长度)
供应商型号: CY-NB3W1200LMNG
供应商: Avnet
标准整包数: 1

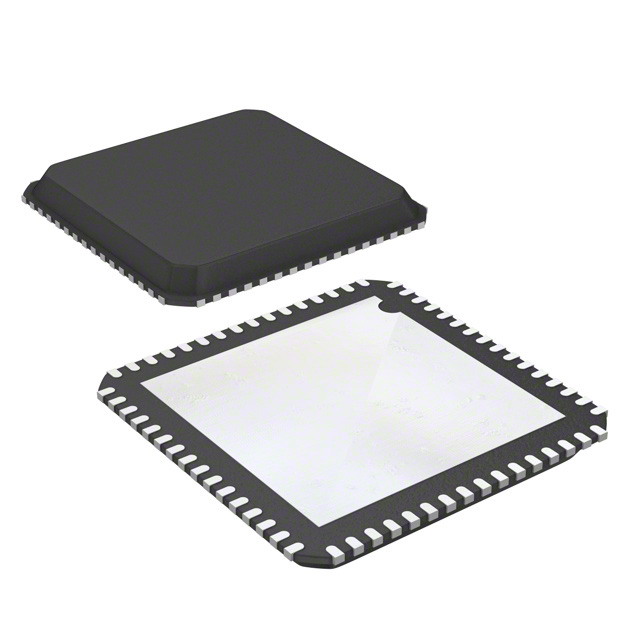

ON SEMICONDUCTOR 锁相环 NB3W1200LMNG

NB3W1200LMNG概述


    产品简介


    产品类型与功能:
    NB3N1200K 和 NB3W1200L 是差分时钟缓冲器,适用于高速时钟信号的分配,如PCIe (PCI Express) 标准协议。这些芯片设计用于与符合PCIe标准的源时钟合成器一起工作,为多个代理提供点对点时钟。
    主要功能:
    - 时钟信号的1:12分配。
    - 遵循DB1200Z和DB1200ZL规范。
    - 支持100 MHz和133 MHz的工作频率。
    - 输出支持HCSL(高电流单端逻辑)或低功耗NMOS推挽缓冲器类型。
    - 适用于Intel QuickPath互联(Intel QPI & UPI)、PCIe Gen1/Gen2/Gen3/Gen4、SAS、SATA、以及Intel可扩展内存互连(Intel SMI)等应用。
    应用领域:
    广泛应用于计算机系统中的高速数据传输领域,包括数据中心、服务器和高性能计算平台等。

    技术参数


    - 供电电压:3.3 V ±5%
    - 输出:12对差分时钟输出(每个0.7 V)
    - 频率选择:通过外部电阻选择100 MHz或133 MHz
    - 电源电流:
    - 133 MHz下,CL = 2 pF 时,180 mA(NB3W1200L)
    - 功耗模式下,所有输出三态低/低模式:6 mA(NB3W1200L)
    - 最大输出电流:12 mA(NB3W1200L)
    - 工作温度范围:0°C 至 +70°C
    - 存储温度:-65°C 至 +150°C
    - 最大存储电压:4.6 V

    产品特点和优势


    - 多频率支持:能够适应100 MHz和133 MHz两种工作频率,满足多种应用场景的需求。
    - 低延迟变化:采用伪外反馈拓扑结构,实现低输入到输出延迟的变化。
    - 灵活的配置:通过SMBus可编程配置,允许在同一控制网络中部署多个缓冲器。
    - 兼容性强:支持不同频率下的应用,并且具备低功耗和高可靠性特点。
    - 高稳定性:具备ESD保护功能,确保设备稳定运行。

    应用案例和使用建议


    应用案例:
    - 在数据中心内部的服务器之间进行高速数据传输。
    - 在高性能计算系统中为多个处理器核提供时钟信号。
    - 作为PCIe Gen1/Gen2/Gen3/Gen4应用的时钟缓冲器,确保时钟信号的一致性和可靠性。
    使用建议:
    - 确保输入电压保持在3.3 V ±5%范围内,避免过压导致损坏。
    - 注意散热问题,特别是在高频率操作时,需要确保设备有足够的散热条件以防止过热。
    - 合理选择外部电阻,以匹配特定的电路需求,确保信号质量。

    兼容性和支持


    - 兼容性:设计上具备较高的兼容性,可以与多种高速数字接口设备和电路板无缝集成。
    - 支持和维护:On Semi公司提供了详尽的技术文档和支持服务,包括产品手册、应用指南等,确保客户在使用过程中能够获得必要的技术支持。

    常见问题与解决方案


    问题1:如何设置不同的工作频率?
    解决方案:通过外部电阻连接到100M133M#引脚来选择所需的频率(高电平为100 MHz,低电平为133 MHz)。
    问题2:如何确保输出信号的质量?
    解决方案:通过合理选择并设置外部反馈电阻,并且遵循手册中的建议进行布局设计,以确保最小化信号延迟变化。

    总结和推荐


    总体来看,NB3N1200K 和 NB3W1200L 是高度可靠的差分时钟缓冲器,具有广泛的适用性和优秀的性能表现。其多样化的功能和强大的兼容性使其成为高速数据传输领域的理想选择。对于需要高可靠性和稳定性数据传输的应用场合,强烈推荐使用此款产品。

NB3W1200LMNG参数

参数
最小工作供电电压 3.135V
PLL-锁相环 带旁路
最大输入频率 133MHz
最大工作供电电压 3.465V
长*宽*高 9mm(长度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘

NB3W1200LMNG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NB3W1200LMNG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 锁相环 ON SEMICONDUCTOR NB3W1200LMNG NB3W1200LMNG数据手册

NB3W1200LMNG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 4.0106 ¥ 33.3056
50+ $ 3.8378 ¥ 32.7212
100+ $ 3.7686 ¥ 32.4291
300+ $ 3.734 ¥ 32.1369
500+ $ 3.6995 ¥ 31.8448
1000+ $ 3.5957 ¥ 30.384
5000+ $ 3.5957 ¥ 30.384
库存: 10843
起订量: 31 增量: 1
交货地:
最小起订量为:25
合计: ¥ 832.64
