NB3N508SDTR2G

产品分类: 锁相环
厂牌: ON SEMICONDUCTOR
产品描述: 是 3.135V 3.465V 27MHz TSSOP-16 贴片安装
供应商型号: CY-NB3N508SDTR2G
供应商: Avnet
标准整包数: 1

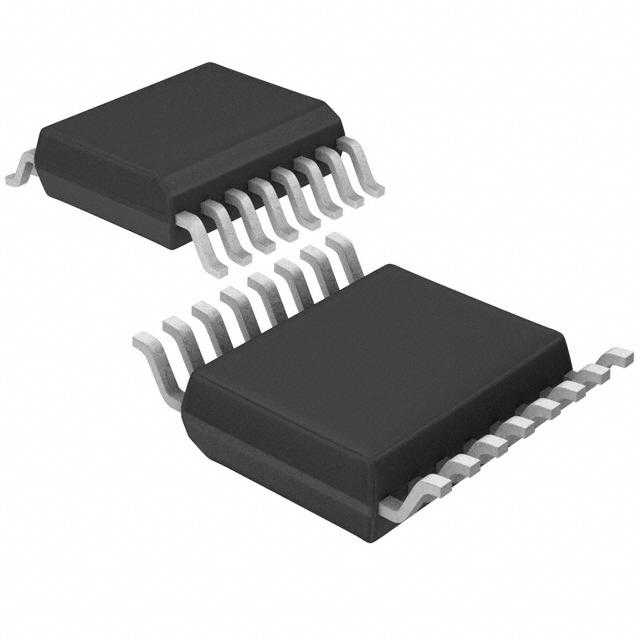

ON SEMICONDUCTOR 锁相环 NB3N508SDTR2G

NB3N508SDTR2G概述

    NB3N508S纯边带VCXO时钟发生器技术概述

    1. 产品简介


    NB3N508S 是由半导体组件工业有限责任公司(Semiconductor Components Industries, LLC)生产的一款高精度低相位噪声电压控制晶体振荡器(VCXO)。该设备主要用于电信系统、ADSL调制解调器及机顶盒接收器等数据和时钟恢复应用中。它能够以27 MHz晶体为基准生成216 MHz的M-LVDS输出,具有±100 ppm的输出可调节范围,适用于从0V到3.3V的调谐电压。

    2. 技术参数


    - 输出频率: 216 MHz
    - 输入频率: 27 MHz
    - 调谐范围: ±100 ppm
    - 工作电压: 3.3 V ±5%
    - 输出端口: 两个M-LVDS输出端口(CLK和CLK)
    - 电源电流: 42至62 mA(当输出端加载50 Ω负载电阻时)
    - 相位噪声性能:
    - 100 Hz: -80 dBc/Hz
    - 1 kHz: -88 dBc/Hz
    - 10 kHz: -105 dBc/Hz
    - 100 kHz: -106 dBc/Hz
    - 1 MHz: -120 dBc/Hz
    - 10 MHz: -145 dBc/Hz
    - 封装尺寸: TSSOP-16
    - 工作温度范围: 0°C 至 +70°C
    - 存储温度范围: -65°C 至 +150°C

    3. 产品特点和优势


    NB3N508S 属于PureEdge时钟系列,能够实现高精度时钟倍频。产品无需外部环路滤波器,具有高稳定性、低相位噪声和宽调谐范围的优点。以下是其关键优势:
    - 高精度时钟倍频
    - 使用27 MHz基本模式晶体
    - 无需外部环路滤波器
    - 宽范围调谐电压(0V至3.3V)

    4. 应用案例和使用建议


    NB3N508S 主要应用于数据通信和时钟恢复场景,如ADSL调制解调器和电信系统。在这些应用中,该器件能够提供稳定可靠的时钟信号,保证系统正常运行。建议在设计中使用合适的外部晶体和电路,确保最佳性能。例如,在使用该器件时,应确保外部电路具有足够的接地和去耦电容,以减少噪声干扰。

    5. 兼容性和支持


    该产品兼容大多数标准M-LVDS接口,并且可以通过TSSOP-16封装进行集成。制造商提供了全面的技术支持,包括文档、软件工具和在线技术支持服务,以帮助用户更好地理解和使用该产品。此外,器件通过了JEDEC标准测试,符合行业最高质量标准。

    6. 常见问题与解决方案


    Q: 如何正确设置输入电压以达到所需输出频率?
    A: 确保输入电压在0V至3.3V之间,可通过PWM RC积分电路直接驱动VCXO输入引脚。
    Q: 设备的相位噪声如何影响系统性能?
    A: 相位噪声会增加系统的抖动,导致信号完整性问题。建议使用外部低噪声电源并合理设计PCB布局来降低噪声影响。

    7. 总结和推荐


    总体而言,NB3N508S 是一款高性能、低功耗的VCXO时钟发生器,适用于多种数据通信和时钟恢复应用。其卓越的相位噪声性能、宽调谐范围和易用性使其成为市场上的佼佼者。强烈推荐在电信设备、调制解调器和其它需要高精度时钟信号的应用中使用此器件。

NB3N508SDTR2G参数

参数
最小工作供电电压 3.135V
PLL-锁相环
最大输入频率 27MHz
最大工作供电电压 3.465V
5.1mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 TSSOP-16
安装方式 贴片安装
应用等级 商业级
零件状态 在售
包装方式 卷带包装

NB3N508SDTR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NB3N508SDTR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 锁相环 ON SEMICONDUCTOR NB3N508SDTR2G NB3N508SDTR2G数据手册

NB3N508SDTR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.974 ¥ 8.3817
300+ $ 0.9651 ¥ 8.3062
500+ $ 0.9562 ¥ 8.2307
1000+ $ 0.9294 ¥ 7.8531
5000+ $ 0.9294 ¥ 7.8531
库存: 20603
起订量: 120 增量: 1
交货地:
最小起订量为:100
合计: ¥ 838.17
