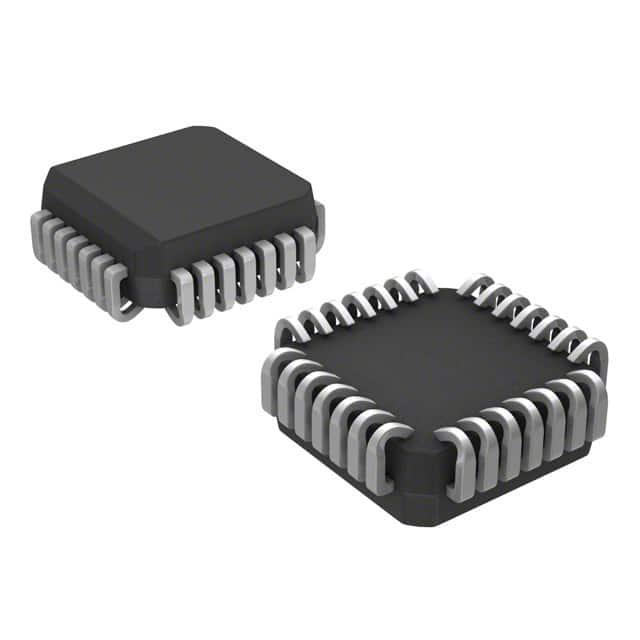

NBC12429AFNG

产品分类: 锁相环
厂牌: ON SEMICONDUCTOR
产品描述: 是 3.135V 5.25V 400MHz LCC 贴片安装 11.58mm(长度)*3.69mm(高度)
供应商型号: CY-NBC12429AFNG
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 锁相环 NBC12429AFNG

NBC12429AFNG概述

    NBC12429/ NBC12429A 高性能锁相环时钟发生器

    产品简介


    NBC12429 和 NBC12429A 是两款通用的基于相位锁定环(PLL)的合成时钟源。它们主要用于产生频率范围在25 MHz至400 MHz之间的差分PECL输出。这些器件适用于需要高精度和低抖动时钟信号的各种应用,如通信系统、计算机网络、工业控制等领域。

    技术参数


    - 工作频率范围:25 MHz 至 400 MHz
    - 电源电压:3.135 V 至 5.25 V
    - 输入电压:
    - LVCMOS/LVTTL: 输入高电平电压 ≥ 2.0 V
    - 输入低电平电压 ≤ 0.8 V
    - 输出电压:
    - PECL 输出高电平:3.3 V/5.0 V 下为 2.155 V/3.855 V
    - PECL 输出低电平:3.3 V/5.0 V 下为 1.355 V/3.055 V
    - 功耗:
    - VCC 电流:58 mA (3.3 V) 或 60 mA (5.0 V)
    - PLLVCC 电流:22 mA (3.3 V) 或 23 mA (5.0 V)
    - 环境温度:
    - NBC12429: 0°C 至 70°C
    - NBC12429A: -40°C 至 85°C
    - 最大输出频率:400 MHz
    - 典型抖动性能:
    - 周期抖动 (RMS): 在3.3 V下范围为 5.0 ps RMS 至 25 ps RMS
    - 周期抖动 (峰峰值): 在3.3 V下范围为 40 ps PP 至 108 ps PP

    产品特点和优势


    - 最佳的输出抖动性能: ±20 ps 峰值到峰值抖动
    - 宽范围的可编程输出频率: 支持 25 MHz 至 400 MHz 的输出频率
    - 集成的PLL和内部滤波器: 无需外部滤波组件,简化电路设计
    - 串行和并行接口编程: 支持多种配置方式,灵活性强
    - 宽工作电压范围: 3.135 V 至 5.25 V,适应不同应用需求
    - 符合RoHS标准且无铅: 环保友好,适合现代电子产品需求

    应用案例和使用建议


    - 通信系统:可用于无线基站、光纤通信系统中作为高性能时钟源,确保数据传输的准确性。
    - 计算机网络:适合作为服务器和交换机中的时钟同步器,提升系统性能和稳定性。
    - 工业自动化:在复杂的工业控制系统中,提供精确的时钟信号以确保各部分的协调运行。
    使用建议:
    - 当应用于高频环境中时,需特别注意电源纹波和噪声的控制,以避免对时钟信号质量的影响。
    - 在调试过程中,建议先通过串行接口进行初步设置,然后再切换到并行接口以获得更高的性能。

    兼容性和支持


    - 兼容性:与Motorola MC12429和MPC9229引脚和功能兼容,方便替换现有设计。
    - 支持和维护:厂商提供详尽的技术文档、编程指南及技术支持服务,帮助用户快速上手。

    常见问题与解决方案


    - 问题1: 设备启动时出现频率超调现象。
    - 解决方法: 确认电源稳定,重新设置PLL的环路滤波器参数,适当调整VCO频率。
    - 问题2: 输出时钟抖动较大。
    - 解决方法: 检查输入电源和接地回路,确保稳定的电源供应;确认外部晶体振荡器符合规格要求。
    - 问题3: 无法实现锁相环锁定。
    - 解决方法: 调整M和N的配置,使其满足锁相环的工作条件;检查输入参考频率和VCO频率的匹配程度。

    总结和推荐


    NBC12429 和 NBC12429A 是市场上高性能的PLL时钟发生器,具有卓越的输出抖动性能、广泛的频率覆盖范围及灵活的编程接口,非常适合于各种需要高精度时钟的应用场景。强烈推荐在涉及高速通信和复杂控制系统的项目中采用这两款产品,以确保系统整体性能的提升。

NBC12429AFNG参数

参数
最小工作供电电压 3.135V
PLL-锁相环
最大输入频率 400MHz
最大工作供电电压 5.25V
长*宽*高 11.58mm(长度)*3.69mm(高度)
通用封装 LCC
安装方式 贴片安装
零件状态 在售
包装方式 管装
