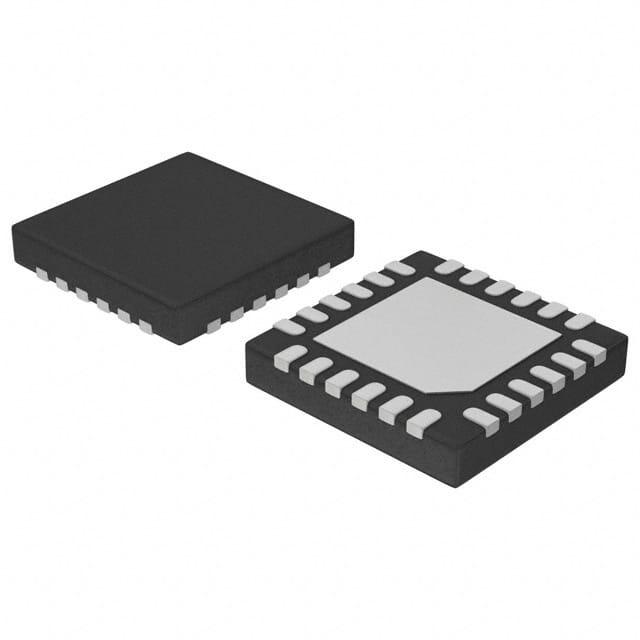

NB4N441MNG

产品分类: 锁相环
厂牌: ON SEMICONDUCTOR
产品描述: 是 3.135V 3.465V 425MHz QFN 贴片安装 4mm(长度)*950μm(高度)
供应商型号: CY-NB4N441MNG
供应商:
标准整包数: 1
ON SEMICONDUCTOR 锁相环 NB4N441MNG

NB4N441MNG概述

    NB4N441: 3.3V Serial Input Multi-Protocol PLL Clock Synthesizer

    1. 产品简介


    产品类型与主要功能
    NB4N441 是一款高精度时钟合成器,能够从单个 27 MHz 晶体参考源生成频率范围在 12.5 MHz 至 425 MHz 的差分 LVPECL 时钟输出。此器件采用串行外围接口(SPI)配置,可以从十六种预定义的标准协议输出频率之一中选择。
    应用领域
    NB4N441 在各种高性能通信和数据处理系统中广泛使用,如光纤通道、以太网、PCIe 和视频处理等领域。此外,它也适用于需要高精度时钟信号的应用,例如数字电视和高清视频传输。

    2. 技术参数


    电气特性
    - 输入时钟频率:10 MHz 至 28 MHz
    - 输出时钟频率:12.5 MHz 至 425 MHz
    - 电源电压:VCC = 3.135 V 至 3.465 V
    - 工作温度范围:TA = −40°C 至 +85°C
    - 最大电流:ICC = 50 mA 至 90 mA
    其他参数
    - 内部输入上拉电阻:37.5 kΩ
    - 内部输入下拉电阻:75 kΩ
    - ESD 保护:人体模型 > 1000 V;机械模型 > 150 V
    - 热阻:θJA = 500 °C/W;θJC = 2 S2P QFN−24 °C/W

    3. 产品特点和优势


    - 灵活性:通过 SPI 接口可灵活配置以产生标准或自定义频率。
    - 高性能:符合 Bellcore 和 ITU 的抖动生成规范。
    - 集成度高:内部集成了相位锁定环路(PLL)并带有内部环路滤波器。
    - 小封装:采用 24 引脚 QFN 封装,适合空间受限的设计。

    4. 应用案例和使用建议


    应用场景
    在光纤通道应用中,NB4N441 可以生成从 13.28125 MHz 到 106.25 MHz 的时钟频率,满足不同速率需求。
    使用建议
    - 将晶体连接在 XTAL1 和 XTAL2 之间,对于单端驱动模式,仅使用 XTAL1 而 XTAL2 浮空。
    - 保持 VCC 和 PLLVCC 之间的隔离,通过添加适当的电源滤波电路减少噪声干扰。

    5. 兼容性和支持


    兼容性
    NB4N441 支持多种通信协议,可以与现有的晶体参考源无缝对接,适用于多种工业和商业应用。
    厂商支持
    安森美半导体提供了详细的文档和支持,包括焊接和安装技术参考手册,确保用户能够正确安装和使用该器件。

    6. 常见问题与解决方案


    常见问题
    - 问:如何确保时钟信号稳定?
    - 解:通过适当的电源滤波电路和合理的时钟配置可以有效减小抖动和时序错误。
    解决方案
    - 使用 50 Ω 终端电阻将 LVPECL 输出连接到 VCC − 2.0 V。
    - 保持适当的输入时钟和晶体谐振频率范围,确保内部 VCO 频率在 400 MHz 至 850 MHz 之间。

    7. 总结和推荐


    综合评估
    NB4N441 作为一款高性能时钟合成器,具有极高的灵活性和稳定性,非常适合需要高精度时钟信号的高端应用。其紧凑的封装和广泛的频率覆盖范围使其成为许多系统设计的理想选择。
    推荐
    基于其出色的功能和市场竞争力,强烈推荐在需要高精度时钟信号的应用中使用 NB4N441。这款器件在通信和数据处理领域的表现尤为突出,能够满足大多数用户的需求。

NB4N441MNG参数

参数
PLL-锁相环
最大输入频率 425MHz
最大工作供电电压 3.465V
最小工作供电电压 3.135V
长*宽*高 4mm(长度)*950μm(高度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装
