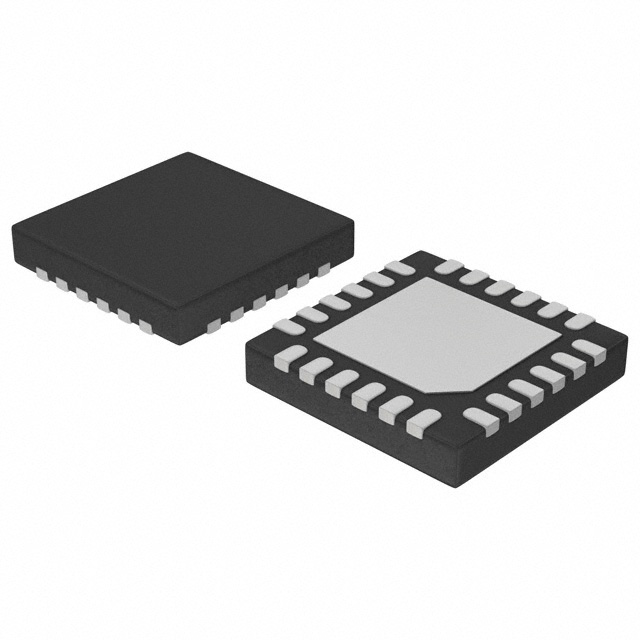

NCV78702MW0AR2G

产品分类: LED驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 30V PWM Step-Up (Boost) 50mA 1 5V 400mV QFN-24-EP 贴片安装,黏合安装
供应商型号: 488-NCV78702MW0AR2GTR-ND
供应商: Digi-Key
标准整包数: 2500
ON SEMICONDUCTOR LED驱动器 NCV78702MW0AR2G

NCV78702MW0AR2G概述

    # 电子元器件技术手册:多功能汽车前灯LED驱动器 NCV78702

    产品简介


    NCV78702 是由 ON Semiconductor 公司设计的一款单芯片多相升压型 LED 驱动器,专为汽车前照明应用开发,如高光束、低光束、日间行车灯(DRL)、转向指示灯、雾灯、静态弯道灯等。此产品结合了高效率和最小外部组件的设计理念,是智能功率电子系统的重要组成部分。此外,它能与 NCV78723(双通道降压)或 NCV713(单通道)结合使用,为驱动多达 60V 的多串 LED 提供完整解决方案。NCV78702 内置电流模式电压升压控制器,并具有主动输入滤波器功能,可降低电池端的电流波动,实现更低的电磁干扰(EMC)。

    技术参数


    以下为 NCV78702 的关键技术参数:
    - 输入电压范围:5V 至 30V(典型值为 12V)
    - 输出电压:定制化,最高可达 60V
    - 工作频率:支持高频率运行以减小电感尺寸
    - 保护功能:热关断、热警告、过压保护、过流保护等
    - 环境温度范围:-40°C 至 155°C
    - 节点温度范围:-45°C 至 175°C
    - 逻辑电源电压:3.1V 至 3.5V
    - 外部元件推荐:具体参数见应用表

    产品特点和优势


    1. 高效节能:采用电流模式电压升压控制,确保高转换效率。
    2. 集成化设计:只需少量外部元件即可实现完整功能,减少了 BOM 成本。
    3. SPI 可编程性:通过 SPI 接口实现动态控制,支持多种应用平台。
    4. 多相工作:两个器件组合后可以构成 2 相至 4 相的多相升压器,优化滤波效果并降低成本。
    5. 诊断功能:集成故障诊断功能,支持失效保存模式和独立运行模式。

    应用案例和使用建议


    典型应用
    - 汽车前照灯(高光束、低光束)
    - 日间行车灯(DRL)
    - 雾灯及转弯辅助灯
    使用建议
    1. 在设计时需注意选择合适的外部电容和电感以满足特定功率需求。
    2. 调整反馈分压电阻以获得所需的输出电压。
    3. 在高功率应用中,建议启用多相工作模式来提高效率并降低总成本。

    兼容性和支持


    NCV78702 支持与其他标准接口设备兼容,ON Semiconductor 提供全面的技术文档和支持服务,包括参考设计和仿真工具,帮助客户快速完成产品开发。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查反馈电阻是否符合要求 |
    | 温度过高 | 确保散热良好,必要时增加散热片 |
    | 开机时启动失败 | 确认电池电压不低于 15.8V |

    总结和推荐


    NCV78702 是一款高度集成且高效的多相升压 LED 驱动器,特别适用于现代汽车照明系统。其显著的优势在于高效的能量利用、灵活的可编程性以及强大的保护机制。对于需要高性能 LED 驱动解决方案的应用场合,我们强烈推荐使用 NCV78702。其卓越的功能特性和可靠性使其成为汽车照明领域的理想选择。
    以上是对 NCV78702 的全面分析和技术总结,希望能为您提供有价值的参考信息!

NCV78702MW0AR2G参数

参数
拓扑 Step-Up (Boost)
效率 -
最大输出电压 400mV
输出电流 50mA
最小输出电压 -
最大输入电压 30V
输出数量 1
调光方式 PWM
功率 -
最小输入电压 5V
通用封装 QFN-24-EP
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NCV78702MW0AR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV78702MW0AR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LED驱动器 ON SEMICONDUCTOR NCV78702MW0AR2G NCV78702MW0AR2G数据手册

NCV78702MW0AR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 1.073 ¥ 8.9798
库存: 2500
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 22449.5
直接购买
加入购物车
