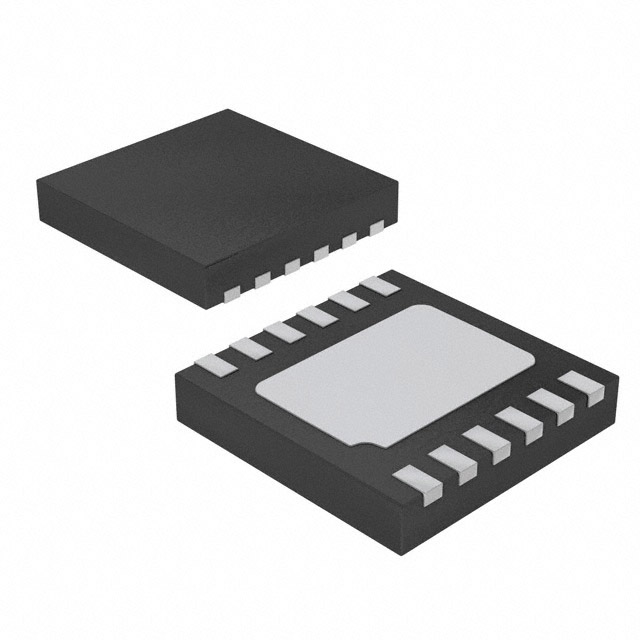

NCP5810DMUTXG

产品分类: LED驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 4.6V 2.7V DFN 贴片安装,黏合安装 3mm(长度)*3mm(宽度)
供应商型号: NCP5810DMUTXGOSTR-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR LED驱动器 NCP5810DMUTXG

NCP5810DMUTXG概述

    # NCP5810D Dual 1 W Output AMOLED Driver Supply 技术手册

    产品简介


    NCP5810D 是一款双输出直流-直流(DC/DC)转换器,能够生成正电压和负电压。这两个脉宽调制(PWM)转换器适用于便携式应用,效率高,噪声低。由于具有高输出电压精度和信号完整性,NCP5810D 特别适合用于驱动主动矩阵有机发光二极管(AMOLED)显示器。它可以通过外部反馈电阻器完全配置逆变器的输出电压,而升压输出的内部固定不变。开关调节器的工作频率为1.75 MHz,允许使用小电感器和陶瓷电容器。此外,两个转换器内部补偿简化了设计并减少了PCB组件数量。过电流限制和热关断提供了附加的功能以保护器件。NCP5810D 封装于低剖面空间高效的3x3 mm UDFN封装内。
    主要应用领域
    - AMOLED驱动电源
    - 手机
    - 数码相机
    - 个人数字助理和便携式媒体播放器
    - GPS设备

    技术参数


    以下是NCP5810D的主要技术规格和技术参数:
    | 参数 | 规格 |

    | 最大电源电压 (AVIN, PVIN) | 7.0 V |
    | 高效工作 (图4) | 83% |
    | 开关频率 | 1.75 MHz |
    | 正输出电压范围 | 固定 + 4.6 V |
    | 负输出电压范围 | -2.0 V 至 -15.0 V |
    | 最大输出电流 (正) | 270 mA |
    | 最大输出功率 (负) | 1000 mW |
    | 线性瞬态响应 (正) | 4.0 mV |
    | 线性瞬态响应 (负) | 4.0 mV |
    | 工作温度范围 | -40°C 至 +85°C |
    | 储存温度范围 | -65°C 至 +150°C |

    产品特点和优势


    NCP5810D具备多个独特功能和优势:
    1. 高整体效率:高达83%,非常适合便携式应用。
    2. 高输出电压精度:结合外部反馈电阻器可实现精确输出。
    3. 良好的线性瞬态抑制:确保输出电压稳定。
    4. 软启动:限制输入涌流,降低启动冲击。
    5. 启用控制设施:通过启用引脚进行控制,具有真正的关闭功能。
    6. 紧凑型封装:采用3x3 mm的小尺寸封装,方便安装。
    7. 无铅环保:符合环保标准。

    应用案例和使用建议


    根据技术手册中提供的典型应用电路,NCP5810D 可以应用于各种便携式设备中,如手机、数码相机、PDA和GPS设备。以下是具体的应用建议:
    1. 启用控制:使用合适的外部反馈电阻器调整输出电压。
    2. 电源管理:确保输入电压和输出电压范围内的稳定性。
    3. 布局推荐:注意PCB布局,避免寄生效应和电磁干扰。

    兼容性和支持


    NCP5810D 在设计上与常见的AMOLED显示屏兼容。制造商提供全面的技术支持和维护服务,包括样片供应、应用指南和设计帮助。

    常见问题与解决方案


    以下是一些可能遇到的问题及其解决方案:
    1. 输入涌流问题
    - 解决方案:启用软启动功能,逐步建立输出电压,减少输入涌流。
    2. 瞬态响应不佳
    - 解决方案:检查反馈网络设置和输出电容选择,确保稳定性。
    3. 输出电压波动
    - 解决方案:检查输入电源和负载变化的影响,适当调整补偿网络。

    总结和推荐


    NCP5810D是一款高效、精准、稳定的双输出DC/DC转换器,特别适合便携式设备中的AMOLED显示驱动。其卓越的性能、高度集成的设计和丰富的应用案例使其在市场上具有很强的竞争优势。我们强烈推荐使用NCP5810D,以提升您的产品性能和用户体验。
    请参阅完整的技术手册以获取更多详细信息和支持资源。

NCP5810DMUTXG参数

参数
效率 -
输出电流 -
拓扑 -
最小输出电压 -
输出数量 -
调光方式 -
最大输入电压 4.6V
最小输入电压 2.7V
功率 -
最大输出电压 -
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装
