NV24C04MUW3VLTBG

厂牌: ON SEMICONDUCTOR
产品描述: 4 kB 128 x 16 1.7V EEPROM,Non-Volatile 5.5V 1MHz 450ns I2C 100Year UDFN-8 贴片安装,黏合安装
供应商型号: UNP-NV24C04MUW3VLTBG
供应商: 海外现货
标准整包数: 1

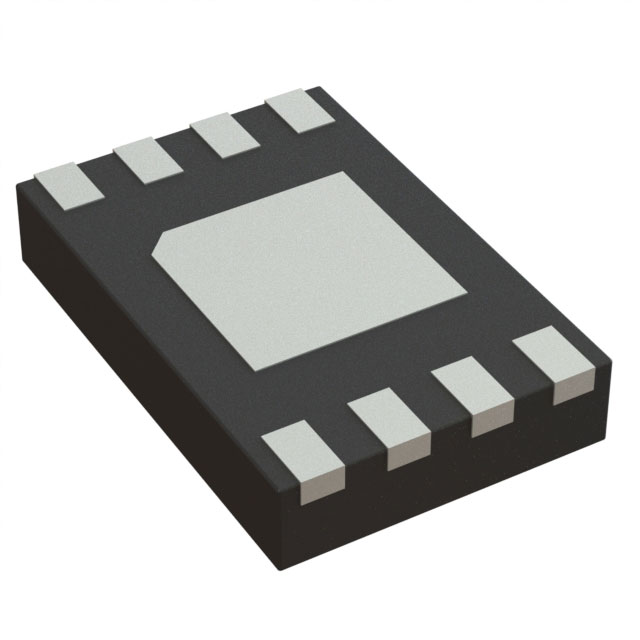

ON SEMICONDUCTOR 带电可擦可编程只读存储器(EEPROM) NV24C04MUW3VLTBG

NV24C04MUW3VLTBG概述


    产品简介


    NV24C04LV是一款4-Kb串行EEPROM设备,专为汽车应用设计,能够在最低1.7 V的电源电压下运行。该设备通过标准(100 kHz)、快速(400 kHz)和快速加(1 MHz)I2C协议进行通信。NV24C04LV内部组织为32页每页16字节的数据结构。产品主要用于存储需要非易失性保存的数据,适用于各种汽车电子控制系统,如发动机控制单元(ECU)、车身电子系统及各类传感器接口等。

    技术参数


    - 供应电压范围:1.7 V 至 5.5 V
    - 支持的I2C协议:标准(100 kHz)、快速(400 kHz)和快速加(1 MHz)
    - 数据传输速率:最高可达1 MHz
    - 写入时间:最大4 ms
    - 写保护:硬件写保护
    - 引脚输出低电压:最大0.4 V(VCC ≥ 2.2 V),最大0.2 V(VCC < 2.2 V)
    - 最大写周期次数:超过1,000,000次
    - 供电模式电流:读操作电流0.3 mA,写操作电流0.5 mA
    - 针对性耐受电压:绝对最大值-0.5 V 至 +6.5 V

    产品特点和优势


    - 汽车级AEC-Q100认证(-40°C 至 +125°C),确保在极端环境下的可靠性。
    - 16字节页面写缓冲器,提高了写入效率。
    - 快速写入时间(最大4 ms),保证数据处理速度。
    - 采用低功耗CMOS技术,确保电池寿命更长。
    - 超过100万次的擦写循环和长达100年的数据保留时间,适合长期数据存储。
    - 支持多种封装形式,包括SOIC、TSSOP、US 8-Lead、TSOP-5 Lead和湿包UDFN 8-Pad,适用于不同的安装需求。

    应用案例和使用建议


    NV24C04LV广泛应用于汽车电子控制系统,如发动机控制单元(ECU)、车身电子系统等。在具体应用时,用户应遵循以下建议:
    - 在汽车温度范围内(-40°C至+125°C)正确安装,确保可靠工作。
    - 使用外部地址引脚A1和A2时,注意设置正确的设备地址以避免地址冲突。
    - 设置硬件写保护,防止意外的数据擦除或修改。
    - 使用时要注意输入电压的稳定,避免电压瞬变对EEPROM造成损害。

    兼容性和支持


    NV24C04LV兼容标准的I2C总线协议,可与任何符合I2C规范的主控制器配合使用。制造商提供了详细的技术文档和支持服务,包括详细的订购信息、标记和包装说明,以及故障排除指南。

    常见问题与解决方案


    - 问题:写入操作后,数据未能成功保存。
    - 解决方法:检查硬件写保护状态,确认WP引脚已配置为不禁止写入操作。

    - 问题:读取过程中出现数据错误。
    - 解决方法:确认传输的I2C时钟频率与器件支持的频率相符,检查是否存在信号干扰问题。

    - 问题:无法正常复位设备。
    - 解决方法:确保VCC电压稳定且超过设备的最小工作电压,重新尝试复位过程。

    总结和推荐


    综上所述,NV24C04LV是一款功能强大、性能稳定的4-Kb串行EEPROM设备,具有高可靠性、宽温范围和较长的数据保持能力。对于需要在汽车电子控制系统中进行可靠数据存储的应用场合,NV24C04LV是理想的选择。因此,强烈推荐使用此款产品。

NV24C04MUW3VLTBG参数

参数
最大时钟频率 1MHz
存储容量 4 kB
最小工作供电电压 1.7V
最大访问时间 450ns
最大工作供电电压 5.5V
接口类型 I2C
编程电压 -
存储器类型 EEPROM,Non-Volatile
输出使能访问时间 -
数据保留时长 100Year
组织 128 x 16
通用封装 UDFN-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NV24C04MUW3VLTBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NV24C04MUW3VLTBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 带电可擦可编程只读存储器(EEPROM) ON SEMICONDUCTOR NV24C04MUW3VLTBG NV24C04MUW3VLTBG数据手册

NV24C04MUW3VLTBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
