N24C02UDTG

厂牌: ON SEMICONDUCTOR
产品描述: 2Kb (128 x 16) 16Pagesx128 1.6V EEPROM,Non-Volatile 5.5V 1MHz 450ns I2C 100Year US-8 贴片安装,黏合安装
供应商型号: 2845000
供应商: 海外现货
标准整包数: 5

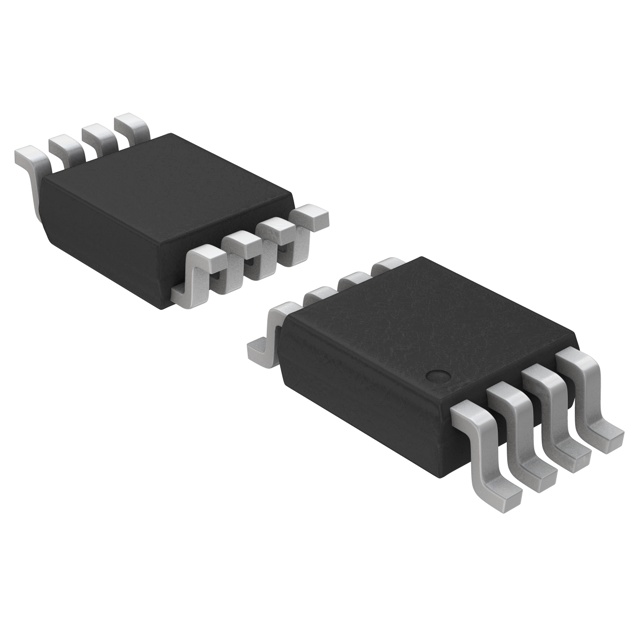

ON SEMICONDUCTOR 带电可擦可编程只读存储器(EEPROM) N24C02UDTG

N24C02UDTG概述


    产品简介


    N24C02/04/08/16 EEPROM 系列
    N24C02、N24C04、N24C08 和 N24C16 是一系列 2KB 至 16KB 的串行 EEPROM,内部组织为 16/32/64 和 128 页,每页 16 字节。这些设备支持标准(100kHz)、快速(400kHz)和快速增强(1MHz)I2C 协议,广泛应用于汽车、工业和其他需要高可靠性的领域。

    技术参数


    - 存储温度范围:-40°C 到 +125°C
    - 电源电压范围:1.7V / 1.6V 至 5.5V
    - I2C 协议支持:标准(100kHz)、快速(400kHz)和快速增强(1MHz)
    - 写入时间:最大 4ms
    - 数据保留:100 年
    - 工作电流:
    - 读取电流(读取时,fSCL=1MHz):0.3mA
    - 写入电流(写入时):0.5mA
    - I/O 引脚泄漏电流:2µA
    - I/O 引脚电容:
    - SDA I/O 引脚电容:8pF
    - 其他引脚输入电容:6pF

    产品特点和优势


    N24C02/04/08/16 系列具有多种优势:
    - 汽车级认证:通过 AEC-Q100 Grade 1 认证,适用于极端温度环境。
    - 多协议支持:支持标准、快速和快速增强 I2C 协议,满足不同应用需求。
    - 写保护功能:硬件写保护功能可确保数据的安全性。
    - 低功耗设计:采用低功耗 CMOS 技术,适合电池供电设备。
    - 长寿命数据保留:数据可保留超过 100 年,适合长期数据存储。
    - 封装形式:采用 US8 封装,易于安装和焊接。

    应用案例和使用建议


    应用案例
    N24C02/04/08/16 常用于汽车导航系统、工业控制设备和通信设备的数据存储。
    使用建议
    - 初始化设置:确保 I2C 地址正确设置,避免地址冲突。
    - 数据写入:尽量使用 Page Write 模式减少写入时间,提高效率。
    - 数据读取:注意 SDA 线在 SCL 高电平时保持稳定,防止误触发。
    - 硬件写保护:合理配置 WP 引脚,确保数据安全。

    兼容性和支持


    N24C02/04/08/16 可以在同一 I2C 总线上连接多个设备,最多可以连接 8 个 N24C02、4 个 N24C04、2 个 N24C08 和 1 个 N24C16 设备。供应商提供技术支持和售后服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 数据写入失败
    - 问题原因:写保护功能开启或 WP 引脚状态不正确。
    - 解决方法:确保 WP 引脚接地或未连接,关闭写保护功能。
    2. 数据读取失败
    - 问题原因:SDA 或 SCL 线接触不良。
    - 解决方法:检查并重新焊接 SDA 和 SCL 线,确保连接良好。
    3. 数据保留时间短
    - 问题原因:频繁擦除和写入操作。
    - 解决方法:适当增加数据写入间隔,减少擦除次数。

    总结和推荐


    N24C02/04/08/16 系列 EEPROM 是一款高性能、可靠性强的产品,适用于各种严苛的应用环境。其独特的汽车级认证、多协议支持和低功耗设计使其在市场上具有很强的竞争力。推荐在汽车、工业控制和通信设备等领域中广泛使用。
    通过上述分析可以看出,N24C02/04/08/16 系列 EEPROM 在技术和市场上都具备很高的优势,强烈推荐在需要高可靠性的应用环境中选用。

N24C02UDTG参数

参数
存储容量 2Kb (128 x 16)
最大时钟频率 1MHz
最大工作供电电压 5.5V
接口类型 I2C
编程电压 -
输出使能访问时间 -
存储器类型 EEPROM,Non-Volatile
最大访问时间 450ns
组织 16Pagesx128
数据保留时长 100Year
最小工作供电电压 1.6V
通用封装 US-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

N24C02UDTG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

N24C02UDTG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 带电可擦可编程只读存储器(EEPROM) ON SEMICONDUCTOR N24C02UDTG N24C02UDTG数据手册

N24C02UDTG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.2374
10+ ¥ 1.7628
100+ ¥ 1.6272
500+ ¥ 1.4916
3000+ ¥ 1.4645
9000+ ¥ 1.4645
24000+ ¥ 1.4645
45000+ ¥ 1.4645
库存: 1822
起订量: 30 增量: 0
交货地:
最小起订量为:10
合计: ¥ 17.62
