NB7V33MMNHTBG

产品分类: 其他射频器件
厂牌: ON SEMICONDUCTOR
产品描述: 2.625V 10GHz 1.71V QFN 贴片安装 3mm(长度)*3mm(宽度)
供应商型号: CY-NB7V33MMNHTBG
供应商: Avnet
标准整包数: 1

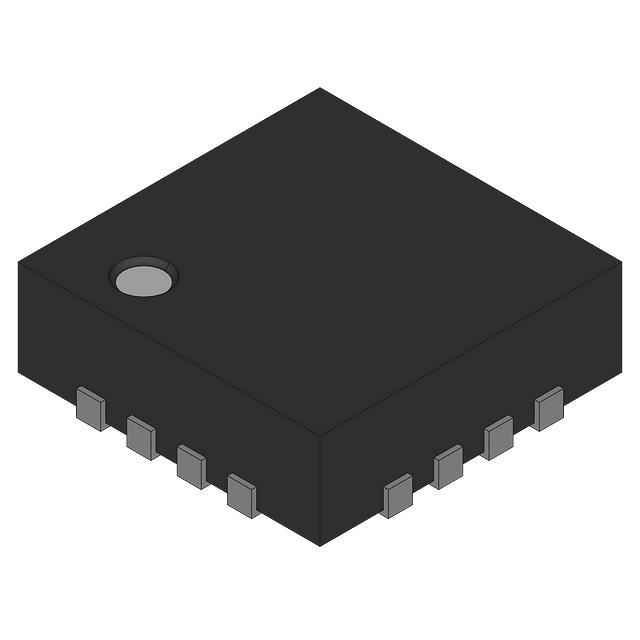

ON SEMICONDUCTOR 其他射频器件 NB7V33MMNHTBG

NB7V33MMNHTBG概述

    NB7V33M 1.8V / 2.5V, 10GHz ÷4 Clock Divider with CML Outputs

    1. 产品简介


    产品类型:
    NB7V33M 是一款差分四分频时钟分频器,具有异步复位功能。
    主要功能:
    - 实现输入时钟的四分频,最高可达10GHz;
    - 差分输入支持LVPECL、CML及LVDS逻辑电平;
    - 内置50欧姆的输入端阻抗;
    - 输出提供400毫伏摆幅的CML信号;
    - 提供随机抖动<0.8 ps RMS的低抖动输出。
    应用领域:
    - 通信系统
    - 数据中心
    - 无线基础设施

    2. 技术参数


    关键参数:
    - 最大输入时钟频率: >10 GHz(典型值)
    - 传播延迟: 260 ps(典型值)
    - 上升/下降时间: 35 ps(典型值)
    - CML输出摆幅: 400 mV(峰值到峰值)
    - 输入电压范围: VCC = 1.71 V至2.625 V(GND = 0 V)
    - 随机时钟抖动: <0.8 ps RMS
    - 封装: QFN-16,3 mm x 3 mm
    - 操作温度范围: -40°C 至 +85°C
    最大额定值:
    - VCC电源电压: 3.0 V
    - 输入电压: -0.5 V 至 VCC +0.5 V
    - 差分输入电压: 1.89 V
    - 最大存储温度范围: -65°C 至 +150°C
    - 最大结点至环境热阻: 42 °C/W(0lfpm)至 35 °C/W(500lfpm)

    3. 产品特点和优势


    - 高速度和高精度: NB7V33M 能够处理高达10GHz的时钟信号,具有优秀的相位噪声性能,这使得它非常适合于高速数据传输和处理应用。
    - 内置电阻: 内置50欧姆的输入和输出端电阻,保证了信号的稳定性和可靠性。
    - 低抖动: 随机时钟抖动低于0.8 ps RMS,确保了时钟信号的精确性,减少时序误差。
    - 多模式兼容: 支持LVPECL、CML和LVDS逻辑电平,能够适应不同的系统需求。
    - 广泛的应用范围: 适用于各种需要高频时钟分频的应用场合,包括通信系统、数据中心等。

    4. 应用案例和使用建议


    应用案例:
    - 在通信系统中作为主时钟分频器,用于产生同步信号。
    - 在数据中心中为多个处理器提供时钟信号,以实现高效的时钟同步。
    使用建议:
    - 确保所有VCC和GND引脚正确连接到电源,以避免信号失真。
    - 使用外部50欧姆负载以保证输出信号的完整性。
    - 在高速信号路径上使用去耦电容以减少电源纹波。

    5. 兼容性和支持


    兼容性:
    - NB7V33M 可与大多数LVPECL、CML和LVDS驱动器兼容,适用于多种通信标准。
    - 提供完整的技术文档和支持,如应用笔记、模型文件等,可访问官方网站获取。
    厂商支持:
    - 美国国家半导体提供全面的支持服务,包括技术支持电话、电子邮件和在线文档资源。

    6. 常见问题与解决方案


    问题1: 设备通电后无法正常工作。
    - 解决方法:确认所有电源引脚都正确连接到适当的电压,并且RESET引脚处于低电平。
    问题2: 输出信号出现抖动。
    - 解决方法:检查输入时钟信号是否纯净,尝试增加外部去耦电容以减小电源纹波。

    7. 总结和推荐


    总结:
    NB7V33M是一款高性能的四分频时钟分频器,具有卓越的速度、精度和兼容性。内置的电阻和低抖动特性使其成为许多高性能应用的理想选择。
    推荐:
    强烈推荐在需要高速时钟信号和低抖动的系统中使用NB7V33M。通过良好的设计和合理应用,可以充分发挥其性能优势,满足复杂应用的需求。

NB7V33MMNHTBG参数

参数
最大工作频率 10GHz
最小工作频率 -
最大工作供电电压 2.625V
最小工作供电电压 1.71V
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

NB7V33MMNHTBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NB7V33MMNHTBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他射频器件 ON SEMICONDUCTOR NB7V33MMNHTBG NB7V33MMNHTBG数据手册

NB7V33MMNHTBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.3541 ¥ 67.6755
25+ $ 8.0089 ¥ 66.5086
50+ $ 7.6637 ¥ 65.3418
100+ $ 7.5256 ¥ 64.7584
300+ $ 7.4566 ¥ 64.175
500+ $ 7.3875 ¥ 63.5916
1000+ $ 7.1804 ¥ 60.6745
5000+ $ 7.1804 ¥ 60.6745
库存: 8105
起订量: 15 增量: 1
交货地:
最小起订量为:1
合计: ¥ 67.67
