XG4C-5034

厂牌: OMRON/欧姆龙
产品描述: Header,Push-Pull 2.54mm 2 50pin 3A 150nm 金 黑色 通孔安装 70.8mm(长度)*12.2mm(高度)
供应商型号: XG4C-5034
供应商: 国内现货
标准整包数: 40

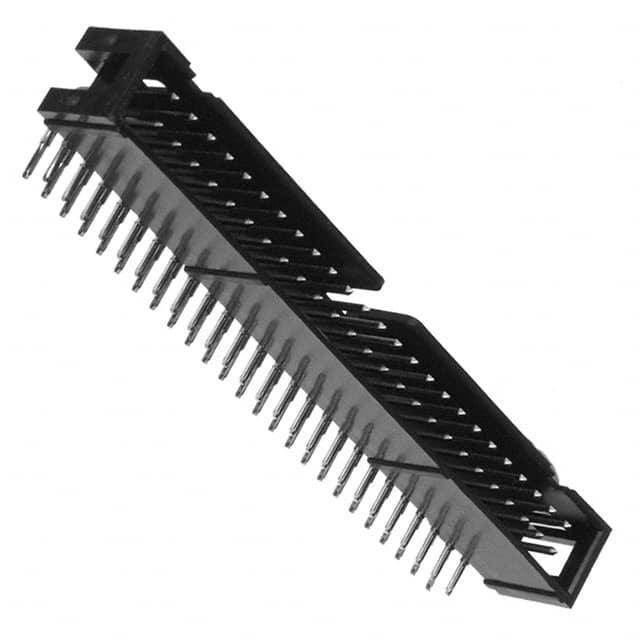

OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 XG4C-5034

XG4C-5034概述

    平板电缆连接器XG4
    平板电缆连接器XG4是为电路板连接而设计的一系列连接器,完全符合军事标准(MIL),并且经过改进以提升可靠性。这些连接器旨在提供高效、可靠且空间节省的解决方案。

    产品简介


    XG4系列包括多种类型的连接器,如MIL插座、带锁紧装置的插头、盒型插头、带有应力缓解的插头和直通式插头等。该系列连接器适用于多种应用场景,尤其适合于要求高密度安装的电路板连接。其主要特点是紧凑的设计、可靠的工作性能以及广泛的应用范围。

    技术参数


    - 额定电流:1A(XG4M)至3A(XG4C)
    - 额定电压:250VAC(XG4M)至300VAC(XG4C)
    - 接触电阻:最大20mΩ(20mV,100mA条件下)
    - 绝缘电阻:最小1,000 MΩ(500 VDC条件下)
    - 耐压强度:500 VAC持续1分钟(漏电流最大1mA)
    - 插入力:每个触点最大1.96N
    - 拔出力:最小0.39N(使用测试夹具t=0.64mm)
    - 插入寿命:50次
    - 工作温度范围:-55°C到105°C(低温时无冰冻)

    产品特点和优势


    XG4系列平板电缆连接器具有以下几个显著的优势:
    1. 符合MIL标准:确保了高可靠性、一致性和质量。
    2. 空间节省:特别适合于需要高度集成的应用场景。
    3. 多组合选择:支持多种组合形式,方便灵活应用。
    4. 高接触质量:低接触电阻和高绝缘电阻确保了稳定的电气性能。
    5. 耐用性:设计考虑到了长时间的使用寿命。

    应用案例和使用建议


    应用场景:
    - 高密度电路板连接
    - 军事设备中的信号传输
    - 汽车电子系统
    使用建议:
    - 在焊接之前确保PCB已经通过螺丝固定。
    - 确保在接线时使用三角标记作为导线编号的参考。
    - 在使用前移除电缆的多余长度,确保正确的对齐和连接。

    兼容性和支持


    XG4系列连接器可以与一系列相关的其他组件配合使用,包括不同的插座和电缆类型。制造商提供了详细的安装指南和技术支持,确保用户能够正确安装并长期稳定使用。

    常见问题与解决方案


    - 问题:连接器接触不良
    - 解决方案:检查是否有足够的压力施加到连接器上,必要时调整位置。

    - 问题:无法正确锁定
    - 解决方案:确认锁紧机构未受损,操作时只用手轻轻按下锁紧杠杆。

    总结和推荐


    XG4系列平板电缆连接器在高密度电路板连接中表现出色,以其可靠的性能、紧凑的设计和广泛的适用范围脱颖而出。特别是对于需要在恶劣环境下工作的应用场景,如军事设备或工业自动化,其卓越的性能使其成为首选。总体而言,我们强烈推荐XG4系列连接器用于各类需要高可靠性的电路板连接应用。

XG4C-5034参数

参数
间距-配接 2.54mm
针脚数 50pin
额定电流 3A
防护等级 -
触头镀层 - 配接
类型 Header,Push-Pull
排数 2
颜色 黑色
触头镀层厚度 - 配接 150nm
长*宽*高 70.8mm(长度)*12.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

XG4C-5034厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG4C-5034数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 OMRON/欧姆龙 XG4C-5034 XG4C-5034数据手册

XG4C-5034封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40+ ¥ 5.83
库存: 3010
起订量: 40 增量: 40
交货地:
最小起订量为:40
合计: ¥ 233.2
直接购买
加入购物车
