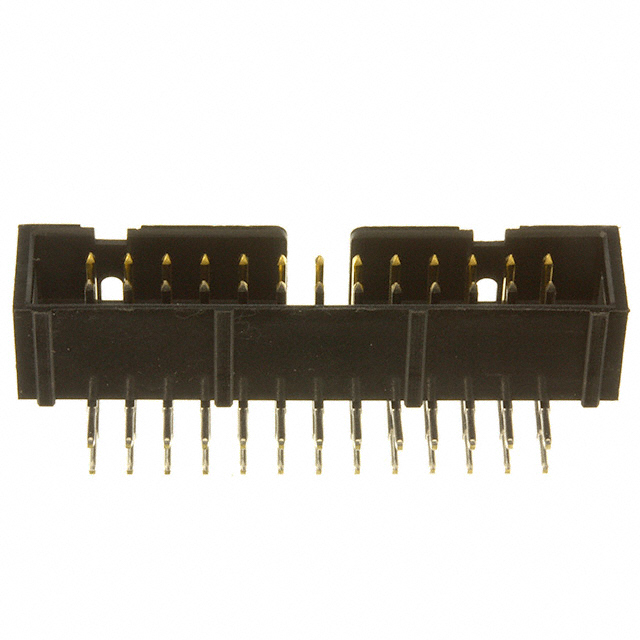

XG4C-2634

厂牌: OMRON/欧姆龙
产品描述: Header,Push-Pull 2.54mm 2 26pin 3A 150nm 金 黑色 通孔安装 40.3mm(长度)*12.2mm(高度)
供应商型号: UNP-XG4C-2634
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 XG4C-2634

XG4C-2634概述


    产品简介


    Flat Cable Connectors XG4(平直电缆连接器) 是一种符合军事标准(MIL-STD)的电路板连接器,旨在提高可靠性和空间效率。这些连接器广泛应用于各种工业领域,如自动化控制系统、航空航天、医疗设备等。它们提供了一系列创新设计,包括节省空间的盒型插头、IDC插头和多种组合可能性,以适应不同的应用场景和需求。

    技术参数


    | 参数 | 描述 |

    | 额定电流 | 1 A(标准)、3 A(取决于具体型号) |
    | 额定电压 | 250 VAC(标准)、300 VAC(增强) |
    | 接触电阻 | 最大 20 mΩ(在 20 mV 和 100 mA 的条件下) |
    | 绝缘电阻 | 最小 1,000 MΩ(在 500 VDC 下) |
    | 介电强度 | 500 VAC(持续 1 分钟),最大漏电流为 1 mA |
    | 总插入力 | 每个触点的最大 1.96 N |
    | 拔出力 | 最小 0.39 N(使用测试量规,t= 0.64 mm) |
    | 插入耐久性 | 50 次 |
    | 工作温度范围 | -55 至 105°C(低温下无结冰现象) |

    产品特点和优势


    1. 高可靠性:全新的生产系统提高了产品的可靠性。
    2. 空间节约:盒型插头(XG4C)适用于节省空间的应用场景。
    3. 多功能性:IDC 插头(XG4E)可以用于接线,多种组合方式可选。
    4. 锁紧机制:普通插头(XG8)和盒型插头(XG4C)可以通过锁杠杆锁定。
    5. 认证标准:符合 MIL 标准(MIL-C-83503)和 UL 标准(文件编号 E103202)。
    6. 多种组合:可以与不同类型的插座(如 XG4M、XG4H 等)进行搭配,形成多样化的连接方案。

    应用案例和使用建议


    应用案例:
    1. 自动化控制系统:用于连接不同控制模块之间的通信接口。
    2. 航空航天领域:用于连接机载电子设备。
    3. 医疗设备:用于连接传感器和其他设备。
    使用建议:
    - 在自动化焊接过程中,确保板子通过螺丝固定。
    - 连接 XG4M 时,先拉紧电缆,再插入。
    - 使用半盖(Semi-cover)而非全盖(Hood Cover)。
    - 使用锁杠杆时避免强制操作,防止损坏。

    兼容性和支持


    Flat Cable Connectors XG4 可以与 XG4M、XG4H 等其他电子元件兼容。此外,产品提供了多种配件和支持,如锁杠杆、绝缘键和编码针等,进一步提升连接器的适用性和安全性。客户可以咨询 OMRON 代表以获得更多的技术支持和维护服务。

    常见问题与解决方案


    1. 问题:连接后发现接触不良。
    - 解决方案:检查插头和插座是否完全对齐,确保没有灰尘或异物阻碍。
    2. 问题:插入和拔出插头时感到困难。
    - 解决方案:确保使用正确的工具进行操作,避免直接用手强推或强拉。
    3. 问题:焊接后插头变形。
    - 解决方案:严格按照推荐的焊接条件操作,确保焊接温度和时间符合标准。

    总结和推荐


    总结:
    Flat Cable Connectors XG4 是一款高性能的电路板连接器,具有高可靠性、多样化的组合方式和优良的安全特性。它们符合多项行业标准,广泛应用于自动化控制系统、航空航天和医疗设备等领域。
    推荐:
    基于以上特点和优势,强烈推荐使用 Flat Cable Connectors XG4。无论是在开发新项目还是升级现有系统,这些连接器都能提供可靠的连接解决方案,帮助实现高效稳定的系统运行。

XG4C-2634参数

参数
类型 Header,Push-Pull
间距-配接 2.54mm
额定电流 3A
触头镀层厚度 - 配接 150nm
排数 2
防护等级 -
针脚数 26pin
触头镀层 - 配接
颜色 黑色
长*宽*高 40.3mm(长度)*12.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

XG4C-2634厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG4C-2634数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 OMRON/欧姆龙 XG4C-2634 XG4C-2634数据手册

XG4C-2634封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9828 ¥ 8.3047
库存: 260
起订量: 13 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.3
直接购买
加入购物车
