XW5T-S16-1.1-1

厂牌: OMRON/欧姆龙
产品描述: Omron 导轨式接线端子排, XW5T系列, 单层, 灰色, 螺钉端接, 76 (IEC) A, 85 (UL) A
供应商型号: 2578764
供应商: element14
标准整包数: 1

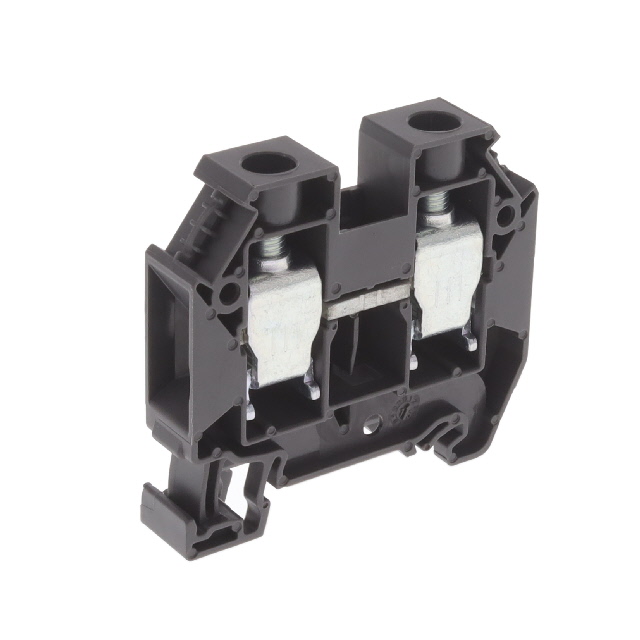

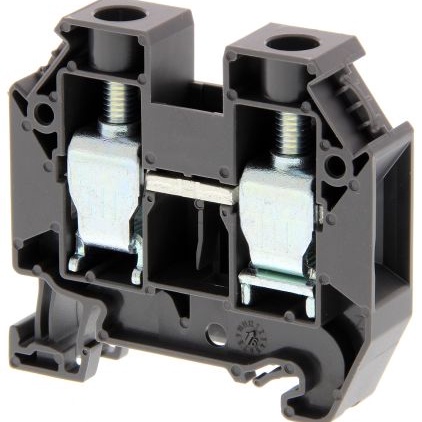

OMRON/欧姆龙 接线座- Din 轨道/通道 XW5T-S16-1.1-1

XW5T-S16-1.1-1概述

    新产品介绍:DIN轨道终端块

    产品简介


    本文将介绍一款新型号的DIN轨道终端块——XW5T,适用于控制面板的应用场景。这些终端块通过螺钉固定电线,具有广泛适用的线径范围,涵盖2.5 mm²到150 mm²的截面面积。XW5T系列不仅提供标准接线端子,还有熔断端子和隔离开关端子等多种选择,以满足不同客户的需求。

    技术参数


    - 导线连接方式:螺钉固定
    - 适用导线规格:2.5 mm² 至 150 mm²
    - 型号编号:XW5T-S@-@-@@ 和 XW5G-S@-@-@
    - 电气特性:
    - 额定电压:IEC 1,000 V,UL 600 V
    - 额定电流:依据型号不同而异(见下表)
    - 冲击电压额定值:8 kV
    - 工作温度范围:-40°C 至 60°C
    - 相对湿度范围:5% 至 95%
    - 振动抗性:5 Hz 到 150 Hz,0.964 (m/s²)²/Hz
    - 冲击抗性:50 m/s²,30 ms

    产品特点和优势


    - 通用性强:适用于2.5 mm²至150 mm²的各种导线截面,极大地增加了应用场景。
    - 安全性高:配备翻盖式断路开关,可以安装小型熔丝,并具有锁紧功能,确保安全。
    - 易于安装:采用标准的DIN轨道安装,便于在控制面板中快速安装和更换。
    - 耐用性:采用PA材料,具备V0级别的阻燃性,适用于各种工业环境。
    - 高可靠性:通过UL和IEC标准认证,确保长期可靠运行。

    应用案例和使用建议


    - 控制面板布线:广泛应用于自动化控制系统、电机控制、楼宇自动化等场景。建议在布线前,根据实际负载选择合适型号的终端块。
    - 工业机器人:用于机器人关节的布线连接,提高系统的稳定性和安全性。在设计时,应充分考虑导线的截面面积及所需电流,以避免过热。
    - 光伏系统:可用于太阳能电池板的能量传输。建议在高温环境下使用时,考虑降额操作以延长使用寿命。

    兼容性和支持


    - 兼容性:支持与广泛标准的DIN轨道安装,便于集成于现有的控制系统中。
    - 维护和支持:提供详尽的技术文档和配件清单,包括短连杆、交叉连接器、防护罩等。制造商提供专业的技术支持和服务,确保产品能长期稳定运行。

    常见问题与解决方案


    - 问题1:如何确定合适的导线截面?
    - 解决方法:根据所需承载电流及实际工作条件选择合适的导线截面。参阅产品技术手册获取详细指导。

    - 问题2:安装过程中需要哪些工具?
    - 解决方法:通常需要螺丝刀和剥线钳。使用合适的扭矩紧固螺丝,确保良好的接触。

    - 问题3:如何清洁和保养?
    - 解决方法:使用干净的布擦拭表面灰尘,避免使用腐蚀性化学物质。保持干燥环境,防止受潮。

    总结和推荐


    XW5T系列DIN轨道终端块凭借其广泛的适用性、优异的安全性能以及卓越的可靠性,在众多应用场景中展现出强大的竞争力。针对不同的使用场景,该系列产品提供了多样化的选择,是现代控制面板布线的理想之选。我们强烈推荐将其纳入您的电气设备清单中,以提升系统性能和稳定性。

XW5T-S16-1.1-1参数

参数
安装方式 螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装

XW5T-S16-1.1-1厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW5T-S16-1.1-1数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接线座- Din 轨道/通道 OMRON/欧姆龙 XW5T-S16-1.1-1 XW5T-S16-1.1-1数据手册

XW5T-S16-1.1-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.6423 ¥ 47.2261
50+ $ 3.5782 ¥ 29.9496
100+ $ 3.5 ¥ 29.295
1000+ $ 2.5859 ¥ 21.644
库存: 30
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 47.22
