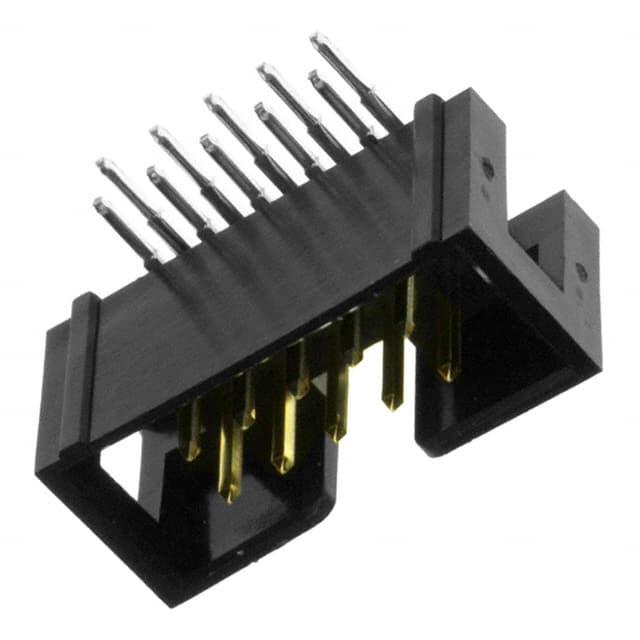

XG4C1034

厂牌: OMRON/欧姆龙
产品描述: 10pin 2.54mm 2 2.54mm Header,Push-Pull 3A 150nm 金 黑色 通孔安装 20mm*12.2mm*12.2mm
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 XG4C1034

XG4C1034概述


    产品简介


    产品类型: XG4 系列扁平电缆连接器是电路板连接器的一种主流产品,符合军用标准(MIL-STD),并具有改进设计。这类连接器广泛应用于通信设备、计算机网络、航空航天、医疗设备等领域,确保电子系统之间的可靠信号传输。

    技术参数


    | 参数项 | 规格 |

    | 额定电流 | 1A (例如使用 XG4M) |
    3A (特定型号) |
    | 额定电压 | 250 VAC (XG4M) |
    300 VAC (特定型号) |
    | 接触电阻 | 最大20 mΩ (在20mV, 100mA最大电流下) |
    | 绝缘电阻 | 最小1,000 MΩ (在500VDC下) |
    | 介电强度 | 500 VAC (漏电流最大1mA,持续1分钟) |
    | 插拔力 | 每个触点最大1.96N,最小0.39N |
    | 插拔次数 | 50次 (循环测试) |
    | 工作温度范围 | -55°C 至 105°C (无低温冰冻条件) |

    产品特点和优势


    1. 可靠性提升: 新的生产系统极大地提高了产品的可靠性。
    2. 空间节约: 盒式插头(XG4C)的设计节省空间。
    3. 可扩展性: 可以通过无限组合实现更多连接方式。
    4. 操作便捷: 原装插头(XG8)和盒式插头(XG4C)均可用锁杠杆锁定。
    5. 认证标准: 符合MIL标准(MIL-C-83503)和UL标准(文件编号E103202,除XG4U型号外)。

    应用案例和使用建议


    应用案例:
    - 在通信设备中的高频信号传输。
    - 计算机网络中的信号接口连接。
    - 航空航天设备中需要高可靠性的应用场景。
    - 医疗设备中的精密控制电路。
    使用建议:
    - 在安装过程中,务必先固定好电路板再进行连接。
    - 使用防滑盖和半盖,避免直接使用罩盖。
    - 在焊接时注意温度和时间控制,避免过热。
    - 操作锁杠杆时切勿用力过度,以免损坏连接器。

    兼容性和支持


    - 本系列连接器与其他电路板和电缆兼容。
    - 厂商提供相关的技术支持和售后服务,确保用户可以顺利解决问题。

    常见问题与解决方案


    1. 如何正确操作锁杠杆?
    - 解决方法:只用手轻轻推动,避免使用工具强行操作。
    2. 如何处理焊接温度过高?
    - 解决方法:严格按照建议的焊接温度(250±5°C)和时间(不超过5±1秒)进行焊接。
    3. 如何确保连接稳固?
    - 解决方法:务必使用防滑盖和半盖,避免使用罩盖,防止连接不稳定。

    总结和推荐


    总体而言,XG4 系列扁平电缆连接器具备高可靠性、易操作和兼容性强等特点,适用于多种工业应用场景。其优异的技术参数和多种组合方式使其在市场上具有较高的竞争力。如果你正在寻找一款可靠且高效的连接器,XG4 系列扁平电缆连接器是一个值得推荐的选择。

XG4C1034参数

参数
针脚数 10pin
间距-配接 2.54mm
排数 2
排距 2.54mm
类型 Header,Push-Pull
颜色 黑色
触头镀层 - 配接
触头镀层厚度 - 配接 150nm
防护等级 -
额定电流 3A
长*宽*高 20mm*12.2mm*12.2mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 托盘

XG4C1034厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG4C1034数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 OMRON/欧姆龙 XG4C1034 XG4C1034数据手册

XG4C1034封装设计

查看详情并下载
Symbol
Footprint
3D Model
