首页  >  产品百科  >  XG4A-4031

XG4A-4031

厂牌: OMRON/欧姆龙
产品描述: Omron欧姆龙 连接器, XG4A系列, 公插, 40路, 2行, 22.86mm节距, 通孔
供应商型号: UNP-XG4A-4031
供应商: 海外现货
标准整包数: 1

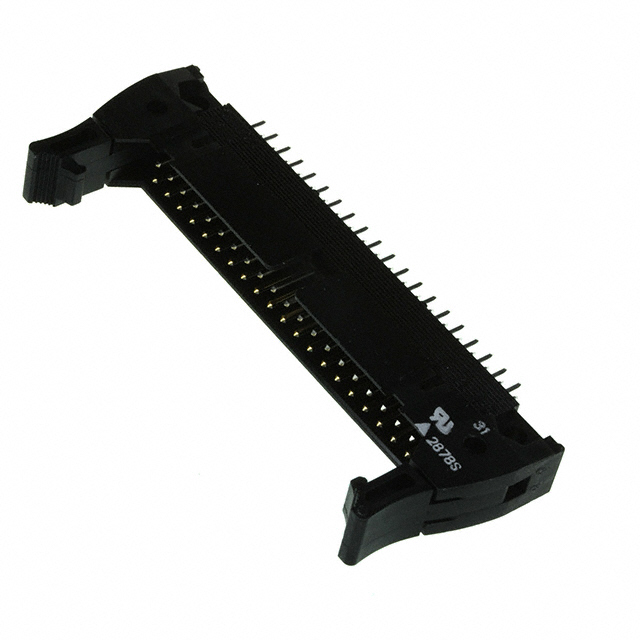

OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 XG4A-4031

XG4A-4031概述


    产品简介


    Flat Cable Connectors XG4
    Flat Cable Connectors XG4 是一种符合军用标准(MIL)的电路板连接器,采用了改进的设计。这些连接器适用于需要高可靠性的电路设计,并且具备多种组合方式以适应不同的应用需求。XG4 系列连接器特别适合用于军事、航空、工业自动化等领域,它们可以在紧凑的空间内提供高效的电连接,同时确保良好的信号完整性和机械稳定性。

    技术参数


    以下是 XG4 系列连接器的主要技术规格:
    | 参数 | 值 |

    | 额定电流 | 1A(使用 XG4M),最高可达 3A |
    | 额定电压 | 250 VAC / 300 VAC |
    | 接触电阻 | 最大 20 mΩ |
    | 绝缘电阻 | 最小 1,000 MΩ |
    | 介电强度 | 500 VAC/1 分钟,泄漏电流最大 1 mA |
    | 总插入力 | 每个触点最大 1.96 N |
    | 移除力 | 最小 0.39 N |
    | 插拔寿命 | 最多 50 次 |
    | 工作温度范围 | -55 至 105°C |

    产品特点和优势


    Flat Cable Connectors XG4 的主要优势包括:
    - 可靠性提升:全新的生产系统显著提升了连接器的可靠性。
    - 节省空间:采用盒式插头(XG4C),适合空间受限的应用。
    - IDC 插头:可以进行中间连接(relaying),例如使用 XG4E 型号。
    - 无尽组合:可通过 XG-5 IDC 连接器与 XG8 原型插头和 XG2 IDC 连接器结合使用,实现多种组合方式。
    - 安全锁定:XG8 原型插头和 XG4C 盒式插头可以通过锁扣装置锁定。
    - 符合标准:符合 MIL 标准(MIL-C-83503)和 UL 标准(UL 文件编号 E103202)。

    应用案例和使用建议


    XG4 系列连接器广泛应用于航空、军事、医疗、通信设备等领域。例如,在航空航天领域的高可靠性要求下,XG4 可以作为关键的连接组件,确保信号传输的稳定性和安全性。
    使用建议:
    1. 安装前检查:确保主板已牢固固定,再进行连接器的安装。
    2. 电缆处理:连接 XG4M 带防松结构的插座前,应尽量减少电缆的松弛度,确保正确插入。
    3. 焊接条件:自动焊接时,设定焊锡温度为 250 ± 5°C,持续时间不超过 5 ± 1 秒。
    4. 操作锁扣:手动操作锁扣,不要使用工具,以免损坏连接器。

    兼容性和支持


    XG4 系列连接器具有广泛的兼容性,可以与多种类型的扁平电缆搭配使用,包括 UL2651、UL20012 和 UL20028 电缆。此外,厂商提供了详细的技术支持和售后服务,以确保用户能够高效地使用这些连接器。

    常见问题与解决方案


    1. 如何安装锁扣?
    - 使用手直接按压锁扣,直到听到“咔嚓”声为止。

    2. 如何避免损坏连接器?
    - 在焊接过程中,要确保焊锡温度和持续时间符合标准。
    - 不要过度弯曲锁扣,以防损坏。

    总结和推荐


    总体而言,Flat Cable Connectors XG4 是一款高性能的电路板连接器,适用于各种高可靠性要求的应用场合。其出色的机械和电气性能,加上丰富的组合选项,使得 XG4 成为了许多行业用户的首选。强烈推荐在高可靠性要求的应用中使用这款连接器。

XG4A-4031参数

参数
针脚数 40pin
触头镀层厚度 - 配接 150nm
间距-配接 2.54mm
颜色 黑色
防护等级 -
类型 Header,Latch Lock/Eject Hooks,Long
额定电流 3A
排数 2
触头镀层 - 配接
长*宽*高 70.1mm(长度)*8.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

XG4A-4031厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG4A-4031数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 OMRON/欧姆龙 XG4A-4031 XG4A-4031数据手册

XG4A-4031封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4451 ¥ 3.7614
26+ $ 0.42 ¥ 3.549
库存: 26
起订量: 29 增量: 1
交货地:
最小起订量为:26
合计: ¥ 92.27
