XG4A-1032

厂牌: OMRON/欧姆龙
产品描述: 10pin 2.54mm 2 2.54mm Header,Latch Lock/Eject Hooks,Short 3A 150nm 金 黑色 通孔安装
供应商型号: XG4A-1032
供应商: 云汉优选
标准整包数: 90

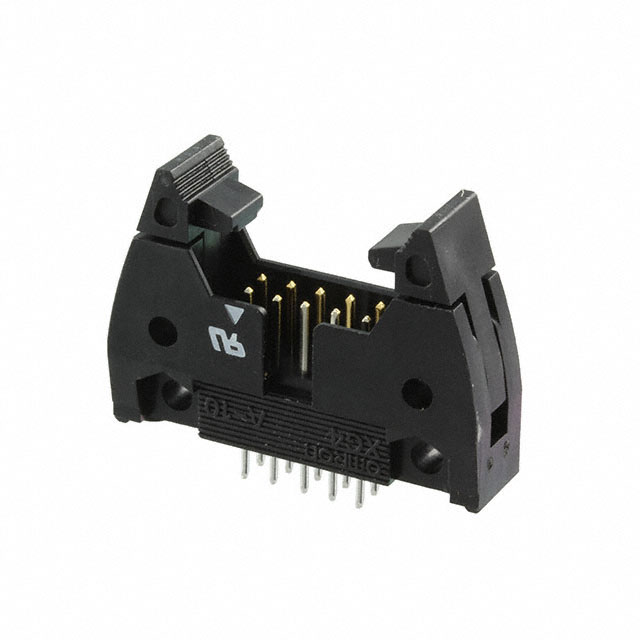

OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 XG4A-1032

XG4A-1032概述


    产品简介


    Flat Cable Connectors XG4 是一种主流电路板连接器,遵循MIL标准并经过改进设计。这些连接器主要用于电路板之间的连接,尤其是在空间受限的应用场合。它们具有高可靠性,且适用于多种不同的应用领域,如工业自动化、通信设备和消费电子等。

    技术参数


    - 额定电流:
    - 1 A (例如使用XG4M)
    - 3 A(具体取决于所使用的插座)

    - 额定电压:
    - 250 VAC (XG4M)
    - 300 VAC (XG4A)
    - 接触电阻: 最大20 mΩ(在20 mV、100 mA最大电流下)
    - 绝缘电阻: 最小1,000 MΩ(在500 VDC下)
    - 介电强度: 500 VAC,持续1分钟(泄漏电流:最大1 mA)
    - 总插入力: 每个触点最大1.96 N
    - 拔出力: 最小0.39 N(使用测试量规,t=0.64 mm)
    - 插入耐久性: 50次
    - 工作温度范围: -55°C到105°C(低温时无冰)

    产品特点和优势


    Flat Cable Connectors XG4 的主要特点和优势如下:
    - 高可靠性: 新生产系统提高了连接器的可靠性。
    - 空间节省: 可选用节省空间的盒型插头(XG4C)。
    - 多功能组合: 可以通过XG-5 IDC连接器与离散线缆、XG8原装插头及XG2 IDC连接器配合使用,形成无数种组合。
    - 锁紧装置: XG8原装插头和XG4C盒型插头可以通过锁杠杆固定。
    - 符合标准: 符合MIL标准(MIL-C-83503)和UL标准(文件号E103202)。

    应用案例和使用建议


    应用场景:
    Flat Cable Connectors XG4 广泛应用于各种电路板连接,例如工业控制板、通信设备和消费电子产品中。它们特别适合于需要高密度连接的应用场景,如自动化工厂和智能家电。
    使用建议:
    1. 在安装前确保主板已用螺丝固定好。
    2. 连接XG4M带夹具的电缆时,尽量减少电缆的松弛度,以确保良好的连接。
    3. 使用焊锡机进行焊接时,设定温度为250±5°C,连续焊接时间不超过5±1秒。
    4. 操作锁紧杠杆时,不要强行超过其移动范围,以免损坏连接器。

    兼容性和支持


    Flat Cable Connectors XG4 系列包括XG4M、XG4A、XG4C、XG4E、XG4H等多种型号,可以与XG5M、XG5N等系列的插座配套使用。厂商提供技术支持和维修服务,以确保产品在使用过程中能得到及时的支持。

    常见问题与解决方案


    - Q: 如何正确操作锁紧杠杆?
    - A: 不要强迫杠杆超过其可动范围,仅用手操作杠杆。避免使用任何工具,否则可能导致连接器损坏。

    - Q: 如何正确焊接?
    - A: 设定焊接条件为250±5°C,连续焊接时间不超过5±1秒。自动化焊接时注意设定正确的焊接参数。

    - Q: 锁杠杆损坏后如何处理?
    - A: 如果锁杠杆损坏,需要更换新的锁杠杆。可联系制造商购买相应的替换件。

    总结和推荐



    总结

    :
    Flat Cable Connectors XG4 具有高可靠性、多功能性和广泛的应用领域,能够满足不同应用场景的需求。特别是其空间节约设计和高密度连接特性使其在工业自动化和通信设备等领域具备明显的优势。
    推荐:
    总体而言,Flat Cable Connectors XG4 是一款值得推荐的产品。其在高密度连接和多功能组合方面的表现尤为出色,适用于需要可靠连接的电路板设计。对于需要高效连接解决方案的应用场合,Flat Cable Connectors XG4 将是一个不错的选择。

XG4A-1032参数

参数
针脚数 10pin
间距-配接 2.54mm
排数 2
排距 2.54mm
类型 Header,Latch Lock/Eject Hooks,Short
额定电流 3A
颜色 黑色
防护等级 -
触头镀层厚度 - 配接 150nm
触头镀层 - 配接
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

XG4A-1032厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG4A-1032数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 OMRON/欧姆龙 XG4A-1032 XG4A-1032数据手册

XG4A-1032封装设计

查看详情并下载
Symbol
Footprint
3D Model
