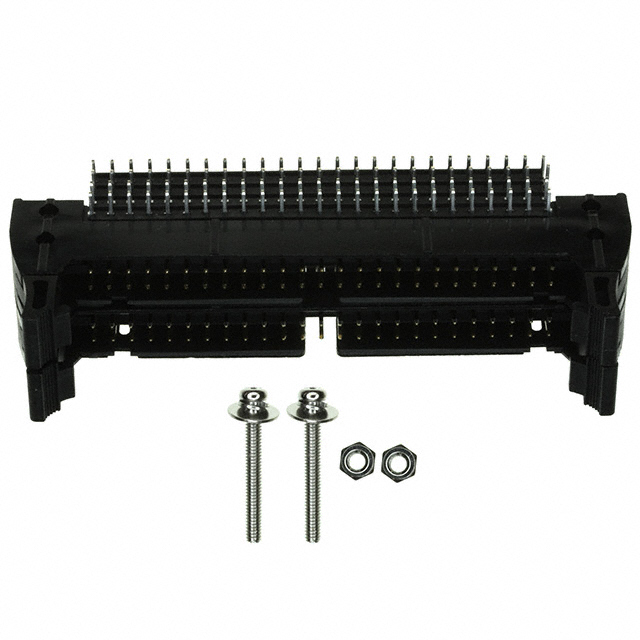

XG4A-5039-A

厂牌: OMRON/欧姆龙
产品描述: 50pin,50pin 2.54mm 2 2.54mm Header,Stackable (2),Latch Lock/Eject Hooks,Long 3A 150nm 金 黑色 通孔安装 82.8mm(长度)
供应商型号: XG4A-5039-A
供应商: 国内现货
标准整包数: 21
OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 XG4A-5039-A

XG4A-5039-A概述

    平面电缆连接器XG4

    产品简介


    平面电缆连接器XG4是一系列符合军用标准(MIL标准)的电路板连接器,经过改进设计,以提高可靠性和节省空间。这些连接器广泛应用于需要高密度互连的电子设备中,如通信系统、航空航天、汽车电子等领域。XG4系列涵盖了多种型号,包括带锁止机构的插座(XG4M)、直插式插座(XG4M-U)、带接线端子的直插式插座(XG4E),以及盒型插头(XG4C)和板对板插座(XG4H)。其丰富的组合方式为设计师提供了极大的灵活性,满足各种应用需求。

    技术参数


    以下是XG4系列连接器的主要技术规格:
    | 参数 | 规格 |

    | 额定电流 | 1A(使用XG4M时) |
    3A(使用XG4M-U时) |
    | 额定电压 | 250VAC(XG4M) |
    300VAC(XG4M-U) |
    | 接触电阻 | ≤20 mΩ(20 mV,100 mA) |
    | 绝缘电阻 | ≥1,000 MΩ(500 VDC) |
    | 耐压测试 | 500 VAC持续1分钟(漏电流≤1mA) |
    | 插拔力 | 插入力≤1.96 N/每接触点 |
    拔出力≥0.39 N(使用测试夹具,t=0.64 mm) |
    | 插拔寿命 | 50次 |
    | 工作温度范围 | -55°C到105°C(低温时无结冰现象) |

    产品特点和优势


    - 可靠性高:采用先进的生产系统,确保产品在复杂环境中依然保持高度可靠性。
    - 节省空间:提供空间节省型盒型插头(XG4C)。
    - 多种用途:IDC插头(XG4E)可用于线缆接续,具有广泛的组合选择。
    - 易于安装:锁止杠杆(Lock Levers)可以方便地锁定原装插头(XG8)和盒型插头(XG4C)。
    - 合规认证:符合MIL标准(MIL-C-83503)和UL标准(文件号E103202,除XG4U外)。

    应用案例和使用建议


    XG4系列连接器因其高可靠性、易用性和灵活的组合方式,在多种应用中得到了广泛应用。例如,在航空航天和通信设备中,XG4系列连接器可用于复杂电路板间的信号传输,确保信号稳定且不受环境影响。在汽车电子领域,它们用于车载导航系统和其他关键组件之间的连接,确保系统稳定运行。此外,它们也适用于医疗设备、工业控制设备等高要求场合。
    为了更好地发挥XG4系列连接器的优势,建议用户在设计时充分考虑连接器的尺寸和性能要求,确保正确装配。同时,在焊接过程中应注意自动化焊接条件,避免长时间高温作业可能带来的热损伤。锁止杠杆操作时要轻柔,防止过大的力量导致损坏。

    兼容性和支持


    XG4系列连接器具有广泛的兼容性,可以与多种其他电子元件和设备配套使用。例如,XG4M插座可以与多种不同类型的插头相匹配,实现灵活的连接组合。制造商提供了详细的安装指南和技术支持,帮助用户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1:如何正确安装锁止杠杆?
    - 解决方法:手动推动锁止杠杆即可完成安装,无需使用任何工具。注意不要过度用力,以免损坏连接器。

    - 问题2:在焊接过程中遇到高温导致损坏怎么办?
    - 解决方法:严格按照自动化焊接条件进行焊接,控制好温度和时间。如果已经发生热损伤,建议更换新的连接器。

    - 问题3:如何确定正确的电缆数量和接触位置?
    - 解决方法:使用三角标记作为指导,在电缆和电路板的设计和布线过程中参考标记进行准确配置。

    总结和推荐


    综上所述,XG4系列连接器以其高可靠性、广泛的应用范围和丰富的组合选项,成为市场上极具竞争力的产品之一。它不仅满足了高密度互连的需求,还具备出色的机械和电气性能。因此,强烈推荐在各类高要求应用中选用XG4系列连接器,以确保系统稳定性和长期可靠性。

XG4A-5039-A参数

参数
针脚数 50pin,50pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层厚度 - 配接 150nm
防护等级 -
颜色 黑色
额定电流 3A
类型 Header,Stackable (2),Latch Lock/Eject Hooks,Long
触头镀层 - 配接
长*宽*高 82.8mm(长度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘
