XG4A-1039-A

厂牌: OMRON/欧姆龙

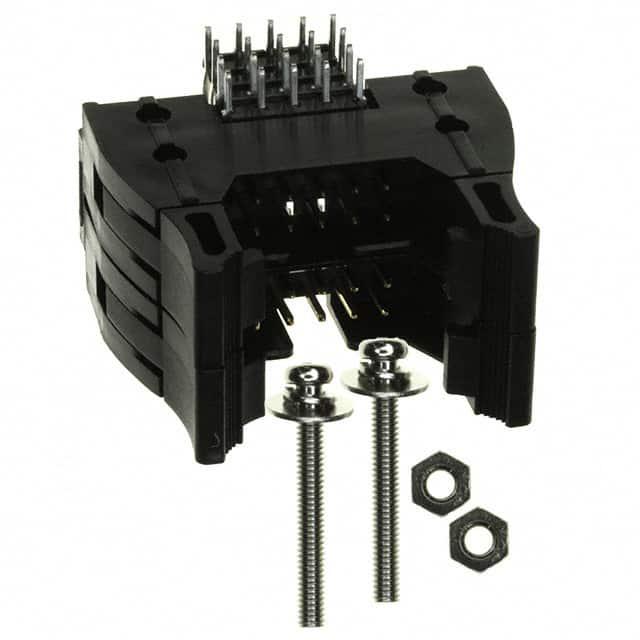

产品描述: Latch Lock/Eject Hooks,Long,Header,Stackable (2) 2.54mm 2 10pin,10pin 3A 150nm 金 黑色 通孔安装 32mm(长度)*4.4mm(高度)
供应商型号: CSJ-ST68289885
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 XG4A-1039-A

XG4A-1039-A概述

    # 平面电缆连接器 XG4 技术手册

    产品简介


    XG4 系列平面电缆连接器是电路板连接器的主流产品,符合军事标准(MIL)并经过改进设计。该系列连接器在可靠性、空间节约和多功能组合方面表现出色。产品广泛应用于通信、工业自动化、航空航天等领域,因其优异性能和严格的质量控制而备受青睐。

    技术参数


    以下是 XG4 系列平面电缆连接器的主要技术参数:
    - 额定电流:1 A 至 3 A(具体视插座类型而定)
    - 额定电压:250 VAC 至 300 VAC
    - 接触电阻:最大 20 mΩ(在 20 mV,100 mA 条件下)
    - 绝缘电阻:最小 1,000 MΩ(在 500 VDC 条件下)
    - 耐压强度:500 VAC(1 分钟内,泄漏电流最大为 1 mA)
    - 插入力:每个接触点最大 1.96 N
    - 拔出力:最小 0.39 N(使用测试工具时)
    - 插入耐久性:最多 50 次
    - 工作温度范围:-55°C 至 105°C(低温时无结冰)

    产品特点和优势


    XG4 系列连接器具备以下显著特点和优势:
    1. 可靠性提升:采用全新生产系统,确保更高的稳定性和可靠性。
    2. 节省空间:提供小型化盒型插头(XG4C),适合高密度布局。
    3. 多用途组合:可与 XG5 IDC 连接器、XG8 原装插头及 XG2 PCB 插头结合使用,满足多样化的连接需求。
    4. 锁扣设计:XG8 原装插头和 XG4C 盒型插头可通过锁扣杠杆锁定。
    5. 合规性:符合 MIL 标准(MIL-C-83503)和 UL 标准(E103202)。

    应用案例和使用建议


    应用案例
    XG4 系列连接器广泛应用于以下场景:
    - 工业控制设备中用于信号传输。
    - 航空航天领域中实现高速数据连接。
    - 医疗设备中提供可靠的电源和信号连接。
    使用建议
    1. 安装前准备:在安装 XG4M 时,先移除多余的电缆松弛部分,并确保主板固定牢固。
    2. 焊接条件:采用喷流式焊接(Jet Flow),确保焊接温度在 250 ±5°C,持续时间不超过 5 ± 1 秒。
    3. 锁扣操作:避免用力过猛,仅用手操作锁扣,以防损坏连接器。

    兼容性和支持


    XG4 系列连接器具有广泛的兼容性,可与多种其他电子元件和设备配合使用。厂商提供全面的技术支持和维护服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入困难 | 检查接触点是否有污垢或氧化物,清洁后重新尝试。 |
    | 锁扣无法正常操作 | 确保没有超出锁扣的活动范围,手动轻推锁扣。 |
    | 插座脱落 | 确认安装过程中是否完全锁定,必要时重新安装。 |

    总结和推荐


    XG4 系列平面电缆连接器以其卓越的性能、紧凑的设计和多样化的组合方式,在众多行业中脱颖而出。其可靠性、灵活性和兼容性使其成为理想的选择。我们强烈推荐 XG4 系列连接器用于需要高性能和高可靠性的应用场景。

XG4A-1039-A参数

参数
触头镀层厚度 - 配接 150nm
排数 2
类型 Latch Lock/Eject Hooks,Long,Header,Stackable (2)
防护等级 -
触头镀层 - 配接
颜色 黑色
间距-配接 2.54mm
额定电流 3A
针脚数 10pin,10pin
长*宽*高 32mm(长度)*4.4mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘
