XG8B-0134

厂牌: OMRON/欧姆龙
产品描述: Header,Push-Pull 2.54mm 2 100pin 3A 150nm 金 黑色 通孔安装 127mm(长度)*12.51mm(高度)
供应商型号: CSJ-ST64467745
供应商: 海外现货
标准整包数: 1

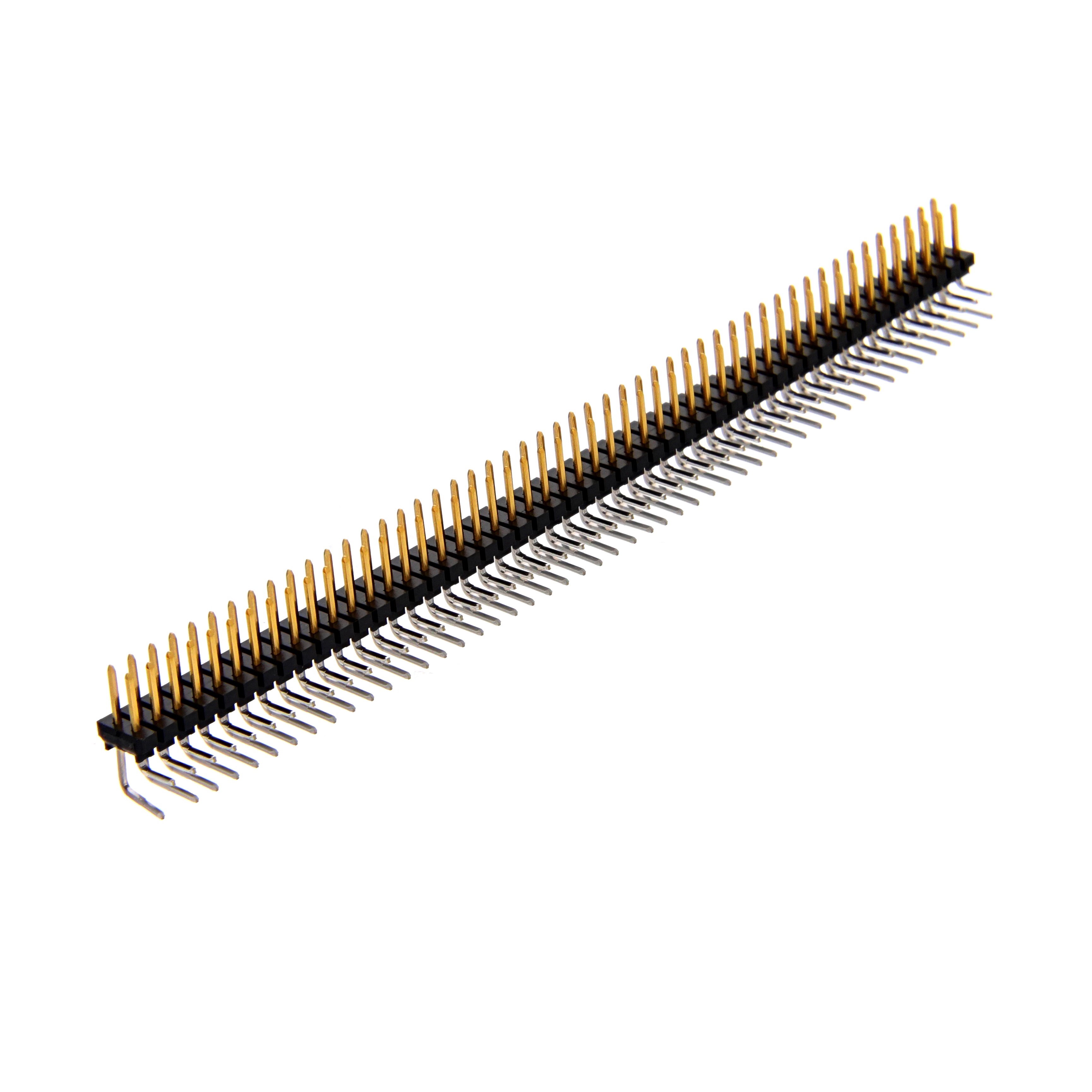

OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 XG8B-0134

XG8B-0134概述

    原装插头 XG8 技术手册

    1. 产品简介


    原装插头 XG8 是一款适用于广泛领域的多功能插头,能够配合多种类型的插座使用。该插头具有通过孔设计,可以处理0.8毫米的电线,并且可以通过简单剪切实现分离。XG8 系列产品已通过 UL 认证(文件号:E103202),适用于军事连接器。它具有出色的接触电阻和绝缘电阻性能,并能够在极端温度条件下正常工作。

    2. 技术参数


    | 参数 | 规格 |

    | 额定电流 | 3 A (根据所用插座不同而变化) |
    | 额定电压 | 300 VAC |
    | 接触电阻 | 最大 20 mΩ (在 20 mV, 100 mA 条件下) |
    | 绝缘电阻 | 最小 1,000 MΩ (在 500 VDC 下) |
    | 耐压强度 | 650 VAC, 持续1分钟 (泄漏电流最大 1 mA) |
    | 工作温度范围 | -55°C 至 105°C (低温无结冰) |

    3. 产品特点和优势


    XG8 系列插头的独特之处在于其通用性和多功能性。它适用于多种类型的插座,如 XG4M 平电缆连接器、XG5 分线 IDC 连接器等。通过孔设计使其易于安装,特别是对于需要处理细小电线的应用。双排插头的直角端子设计提高了生产效率,同时锁扣简化了连接过程。这些插头还通过了 UL 认证,确保了质量和安全性。

    4. 应用案例和使用建议


    XG8 系列插头适用于广泛的工业和商业应用,如自动化设备、通信系统和军事应用。例如,在机器人手臂中,XG8 插头可以用于连接传感器和执行器,确保稳定的数据传输和信号控制。在安装过程中,应注意使用合适的焊接条件,如焊接温度为 250 ±5°C,连续焊接时间不超过 5±1 秒。此外,使用锁杠杆可以进一步提高连接可靠性,特别是在需要防止意外松动的应用场景中。

    5. 兼容性和支持


    XG8 系列插头与其配套的插座完全兼容,包括 XG4M、XG5M-N 和 XG5N 等。厂商提供了详细的订购信息和配件选项,如锁杠杆 XG5Z-0002,可增强连接的稳固性。此外,OMRON 作为制造商提供专业的技术支持和售后服务,帮助用户解决任何可能遇到的技术问题。

    6. 常见问题与解决方案


    1. Q: 如何正确分割 XG8W 直终端插头?
    - A: 使用切割工具沿着图中标记的虚线切割,然后手动按照箭头方向折叠。
    2. Q: 在自动化焊接过程中需要注意哪些条件?
    - A: 确保焊接温度为 250 ±5°C,焊接时间为 5±1 秒。
    3. Q: 使用锁杠杆需要注意什么?
    - A: 锁杠杆仅适用于 XG8W 右角终端插头和 XG4M 平电缆连接器,不能用于 XG8W 直终端插头或 XG8V 单排插头。

    7. 总结和推荐


    综上所述,XG8 系列插头凭借其高可靠性和通用性,是工业和商业应用的理想选择。它的多种型号和广泛适用性使得它在各种场景下都能表现出色。如果您的项目需要一个高性能且可靠的连接解决方案,我们强烈推荐使用 XG8 系列插头。

XG8B-0134参数

参数
触头镀层 - 配接
触头镀层厚度 - 配接 150nm
额定电流 3A
类型 Header,Push-Pull
颜色 黑色
防护等级 -
间距-配接 2.54mm
排数 2
针脚数 100pin
长*宽*高 127mm(长度)*12.51mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

XG8B-0134厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG8B-0134数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 OMRON/欧姆龙 XG8B-0134 XG8B-0134数据手册

XG8B-0134封装设计

查看详情并下载
Symbol
Footprint
3D Model
