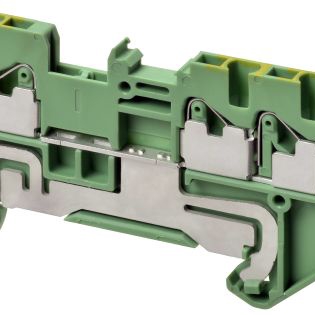

XW5G-P1.5-2.2-1

厂牌: OMRON/欧姆龙
产品描述: Omron 无熔丝 DIN 导轨端子, XW5G系列, 单层, 灰色, 推入式端接, 17.5A
供应商型号: 1237811
供应商: 海外现货
标准整包数: 10
OMRON/欧姆龙 接线座- Din 轨道/通道 XW5G-P1.5-2.2-1

XW5G-P1.5-2.2-1概述

    DIN Track Push-in Terminal Blocks XW5T

    1. 产品简介


    DIN Track Push-in Terminal Blocks(以下简称XW5T)是用于工业自动化控制系统中的电子元器件,通过紧凑设计来缩小控制面板的尺寸并简化安装过程。它们主要用于电力分配系统、信号连接和其他需要电气连接的应用场景。

    2. 技术参数


    XW5T终端块的主要技术规格如下:
    | 参数 | 值 |

    | 适用导线范围 | Stranded wire: 0.08至4.0mm²,Solid wire: 0.14至6.0mm² |
    | 额定电压 | IEC: 500V/800V,UL: 300V/51-150V/151-300V/301-600V |
    | 额定电流 | 视导线大小而定,最大可达32A |
    | 工作温度范围 | -40°C 至 55°C(无冷凝或结冰) |
    | 振动阻力 | 10至150Hz,加速度50m/s²持续80分钟,每个方向 |
    | 冲击阻力 | 500m/s²,每次冲击11ms,每个方向共5次 |
    | 防护等级 | 达到cULus (UL 1059) 和 IEC 60947-7-1标准 |

    3. 产品特点和优势


    - 更紧凑的设计:相比传统的螺栓终端块,XW5T体积更小,有助于缩小控制面板的空间需求。
    - 易于操作:轻插入力和高保持强度,便于快速连接且具有可靠性。
    - 无需螺丝刀:独特的“免手”结构允许插入螺丝刀进行操作,简化了接线过程。
    - 宽泛的适用范围:支持不同直径和材质的导线,适用于多种应用场景。

    4. 应用案例和使用建议


    - 工业自动化控制系统:XW5T常用于工业自动化系统的电力分配和信号传输,如机械设备、生产流水线等。
    - 智能建筑系统:在智能家居或楼宇自动化系统中,用于各类传感器和执行机构的连接。
    - 建议:确保导线剥皮长度合适,使用推荐的工具和压接工具,避免过载,确保可靠连接。

    5. 兼容性和支持


    - 兼容性:XW5T与各种导线尺寸和材料兼容,可方便地集成到现有系统中。
    - 支持和维护:OMRON提供技术文档、视频教程等支持资源,并附带12个月的保修期。

    6. 常见问题与解决方案


    - 问题: 导线无法正确插入。
    - 解决方案: 确保导线剥皮长度符合要求,并使用正确的工具(如平头螺丝刀)。
    - 问题: 连接处松动。
    - 解决方案: 确认导线插入深度适当,插入后轻轻拉扯导线以检查稳固性。
    - 问题: 终端块损坏。
    - 解决方案: 在操作时要小心,避免使用过大的力量或不当的操作方法。

    7. 总结和推荐


    综上所述,DIN Track Push-in Terminal Blocks XW5T以其紧凑的设计、便捷的操作和宽泛的适用性,在工业自动化系统中表现出了卓越的性能。推荐在对空间有限制、需要高效连接的应用场景中使用。对于任何对安装和使用过程有疑问的情况,建议咨询OMRON的专业技术支持团队。

XW5G-P1.5-2.2-1参数

参数
零件状态 在售
包装方式 散装

XW5G-P1.5-2.2-1厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW5G-P1.5-2.2-1数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接线座- Din 轨道/通道 OMRON/欧姆龙 XW5G-P1.5-2.2-1 XW5G-P1.5-2.2-1数据手册

XW5G-P1.5-2.2-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
