XG4C-2631

厂牌: OMRON/欧姆龙
产品描述: Header,Push-Pull 2.54mm 2 26pin 3A 150nm 金 黑色 通孔安装 40.3mm(长度)*8.5mm(高度)
供应商型号: XG4C-2631
供应商: 云汉优选
标准整包数: 70

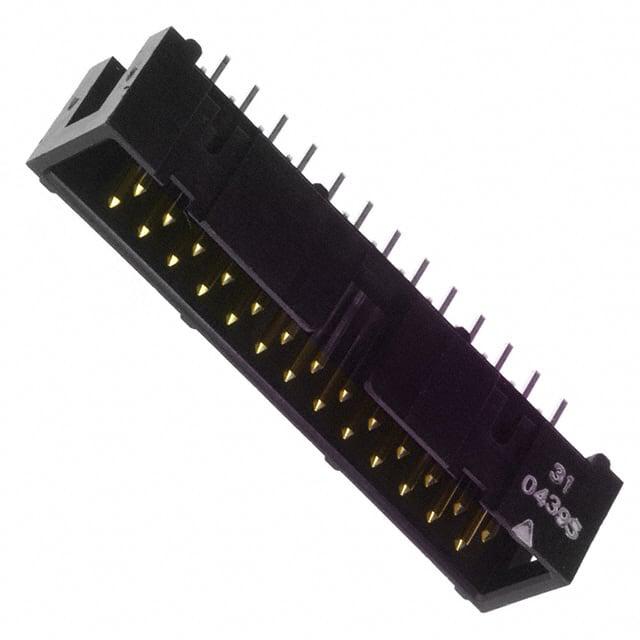

OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 XG4C-2631

XG4C-2631概述

    平坦电缆连接器XG4产品技术手册

    产品简介


    平坦电缆连接器XG4是一种符合军用标准(MIL)的电路板连接器。这些连接器设计用于提高可靠性和节省空间。它们可以适用于多种用途,如扁平电缆的端接、电缆接续以及不同类型的PCB端子之间连接。

    技术参数


    - 额定电流:
    - XG4M:1A
    - XG4E:3A(取决于使用的插头)

    - 额定电压:
    - XG4M:250VAC
    - XG4E:300VAC

    - 接触电阻:
    - 最大20mΩ(在20mV,100mA最大值时)
    - 绝缘电阻:
    - 最小1,000MΩ(在500VDC时)
    - 耐压强度:
    - 500VAC持续1分钟(泄漏电流:1mA最大值)
    - 总插入力:
    - 每个触点最大为1.96N
    - 拔出力:
    - 最小0.39N(测试量规t=0.64mm)
    - 插入寿命:
    - 50次
    - 工作温度范围:
    - -55至105°C(低温时无冰)

    产品特点和优势


    1. 可靠性增强:新的生产系统提高了可靠性。
    2. 节省空间:可选的盒型插头(XG4C)。
    3. 多功能性:可以通过XG-5 IDC连接器实现无限组合。
    4. 锁紧功能:原始插头(XG8)和盒型插头(XG4C)都可以通过锁紧杠杆进行锁定。
    5. 军用标准认证:符合MIL标准(MIL-C-83503)。

    应用案例和使用建议


    应用案例:
    - 扁平电缆端接:XG4M系列适合扁平电缆的端接,提供了稳定的连接性能。
    - 接线:使用XG4E系列的IDC插头可以方便地进行电缆接续。
    - PCB之间的连接:XG4A和XG4C可以用于不同类型的PCB之间。
    使用建议:
    - 安装:确保在安装前锚定板子,以避免松动。
    - 焊接:建议使用自动焊接条件(喷流焊),温度设置为250±5°C,焊接时间不超过5±1秒。
    - 操作锁紧杆:操作锁紧杆时不要超过其活动范围,避免损坏连接器。

    兼容性和支持


    - 兼容性:该系列产品可与特定型号的插座和半盖配合使用。
    - 支持:提供锁紧杆和支架,用于后续安装和固定。

    常见问题与解决方案


    1. 问题:无法安装锁紧杆
    - 解决方案:确保在自动焊接后正确安装锁紧杆。使用手动推入即可安装。
    2. 问题:接触电阻过高
    - 解决方案:检查连接器是否已正确插入,重新焊接连接器端子。

    总结和推荐


    综合评估:
    XG4系列平坦电缆连接器以其出色的可靠性和多功能性在市场上具有显著的竞争优势。其符合军用标准的设计使其在高要求的应用环境中表现出色。推荐在需要稳定连接和高效安装的场合使用此系列产品。
    结论:
    鉴于XG4系列的优点,特别是其高可靠性和广泛的应用兼容性,强烈推荐使用此系列产品。

XG4C-2631参数

参数
间距-配接 2.54mm
额定电流 3A
防护等级 -
触头镀层 - 配接
针脚数 26pin
颜色 黑色
触头镀层厚度 - 配接 150nm
类型 Header,Push-Pull
排数 2
长*宽*高 40.3mm(长度)*8.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

XG4C-2631厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG4C-2631数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 OMRON/欧姆龙 XG4C-2631 XG4C-2631数据手册

XG4C-2631封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.09
560+ ¥ 1.98
840+ ¥ 1.87
2520+ ¥ 1.76
库存: 13000
起订量: 70 增量: 70
交货地:
最小起订量为:1
合计: ¥ 2.09
