XG4A-6434

厂牌: OMRON/欧姆龙
产品描述: Omron欧姆龙 连接器, XG4A系列, 公插, 64路, 2行, 22.86mm节距, 通孔
供应商型号: XG4A-6434
供应商: 国内现货
标准整包数: 30

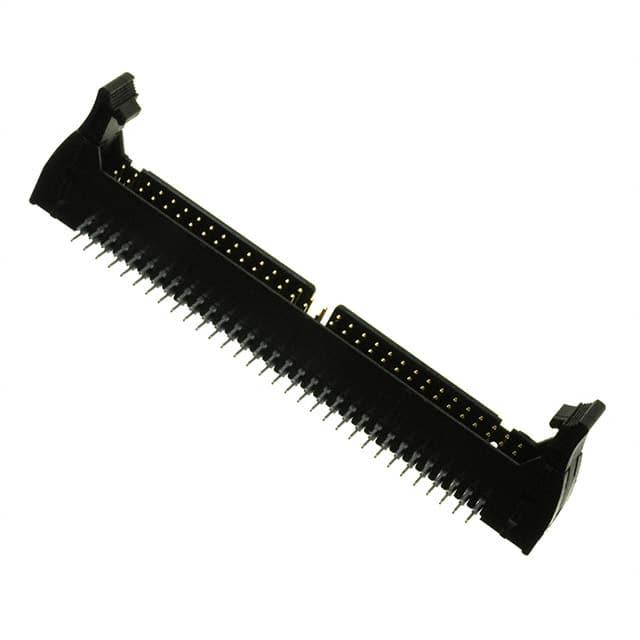

OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 XG4A-6434

XG4A-6434概述


    产品简介


    Flat Cable Connectors XG4 是一种广泛应用于电路板连接的高端产品,旨在满足MIL标准,提供更可靠的性能。这些连接器在设计上有所改进,适用于多种应用领域,包括但不限于工业自动化、通信设备和航空航天系统。

    技术参数


    以下是Flat Cable Connectors XG4的技术规格和性能参数:
    - 额定电流:
    - XG4M: 1 A(使用XG4M时)
    - XG4E: 3 A(具体视所用插座而定)
    - 额定电压:
    - XG4M: 250 VAC
    - XG4E: 300 VAC
    - 接触电阻:
    - 最大20 mΩ(在20 mV, 100 mA条件下)
    - 绝缘电阻:
    - 最小1,000 MΩ(在500 VDC条件下)
    - 耐压强度:
    - 500 VAC持续1分钟(最大泄漏电流为1 mA)
    - 总插入力:
    - 每个触点最大1.96 N
    - 拔出力:
    - 最小0.39 N(使用测试量规,t = 0.64 mm)
    - 插拔耐用性:
    - 50次
    - 环境温度范围:
    - -55°C 至 105°C(低温时无冰冻)

    产品特点和优势


    - 可靠性增强:新的生产系统提高了连接器的可靠性。
    - 节省空间:提供盒式插头(XG4C)。
    - 多用途组合:可以使用XG-5 IDC Connectors与各种离散电线进行无限制的组合。
    - 锁紧功能:XG8原始插头和XG4C盒式插头可以通过锁紧杠杆固定。
    - 认证合规:符合MIL标准(MIL-C-83503)和UL标准(文件号E103202,除XG4U外)。

    应用案例和使用建议


    应用案例
    1. 工业自动化:用于复杂的机械臂控制系统,实现高效的数据传输。
    2. 通信设备:在服务器和路由器之间的高速数据传输中起到关键作用。
    3. 航空航天系统:由于其优异的性能和耐温性,被广泛应用于卫星和飞机内部的布线系统。
    使用建议
    - 在安装前确保电路板已牢固固定。
    - 连接XG4M与应力缓解时,尽量减少电缆的松弛。
    - 自动焊接条件:焊料温度250±5°C,连续焊接时间不超过5±1秒。

    兼容性和支持


    Flat Cable Connectors XG4可以与多种其他电子元件和设备兼容,包括XG4S应力缓解套件和XG5M-N分线套件。制造商提供了详尽的支持文档和在线资源,以确保用户能够正确安装和使用这些产品。

    常见问题与解决方案


    1. 问题:如何安全地操作锁紧杠杆?
    - 解决办法:只能用手操作锁紧杠杆,切勿使用工具。过度用力可能导致损坏。

    2. 问题:如何选择合适的连接器组合?
    - 解决办法:根据所需的触点数量和极化键的数量选择合适的模型(例如XG4A-2031和XG4M-2030)。

    总结和推荐


    Flat Cable Connectors XG4凭借其出色的可靠性和广泛的适用范围,成为了众多应用领域的首选连接器。其设计改进使得在高密度装配环境中也能保持高效的性能。强烈推荐在需要高性能连接器的应用中使用Flat Cable Connectors XG4。

XG4A-6434参数

参数
防护等级 -
间距-配接 2.54mm
颜色 黑色
排数 2
触头镀层厚度 - 配接 150nm
针脚数 64pin
类型 Header,Latch Lock/Eject Hooks,Long
触头镀层 - 配接
额定电流 3A
长*宽*高 27mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

XG4A-6434厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG4A-6434数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 OMRON/欧姆龙 XG4A-6434 XG4A-6434数据手册

XG4A-6434封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ ¥ 8.91
库存: 1396
起订量: 30 增量: 30
交货地:
最小起订量为:30
合计: ¥ 267.3
