XH5E-1215-2N

厂牌: OMRON/欧姆龙
产品描述: 12pin 1.27mm 2 1.27mm Header,Push-Pull 1A 金 黑色 贴片安装
供应商型号: 39-XH5E-1215-2NTR-ND
供应商: Digi-Key
标准整包数: 280

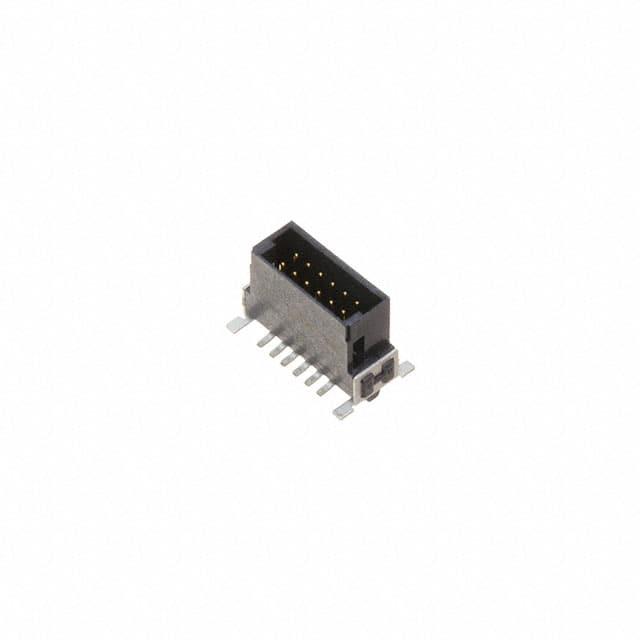

OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 XH5E-1215-2N

XH5E-1215-2N概述


    产品简介


    产品类型:XH5-N系列半间距表面贴装连接器(板对板及板对线连接器)
    主要功能:
    - XH5-N系列连接器支持表面贴装技术(SMT),适用于半间距电路板设计。
    - 通过电路板定位凸台确保精确安装,支持回流焊接。
    - 支持堆叠高度为8至12.3毫米的板对板连接,具有高可靠性与耐用性。
    - 采用黑色LCP材料,满足RoHS标准,提供右角和直角插头及插座版本。
    应用领域:
    - 广泛应用于消费电子、工业控制、通信设备、计算机外设等领域。

    技术参数


    - 额定电流:1A
    - 额定电压:100VAC
    - 接触电阻:最大25毫欧(20mVDC,100mA)
    - 绝缘电阻:最小1000兆欧(500VDC)
    - 耐压强度:500VAC持续1分钟(漏电电流最大1mA)
    - 插入耐久度:500次
    - 操作温度范围:-55°C至105°C(无凝露或结冰情况)

    产品特点和优势


    - 多功能兼容性:XH5-N系列连接器不仅支持多种针数和高度配置,还支持多种外观样式(右角和直角插头/插座),适用性强。
    - 可靠性和耐用性:经过严格的机械和电气测试,具有极高的接触可靠性和耐久性。
    - 环保材料:使用符合RoHS标准的环保材料,保证连接器的长期稳定性。
    - 易于安装:定位凸台设计简化了安装过程,提升生产效率。

    应用案例和使用建议


    应用案例:该连接器广泛应用于各种智能设备、工控设备、机器人等领域,特别是在需要精密电气连接的应用中表现优异。
    使用建议:
    - 在焊接过程中遵循推荐的再流焊条件,确保焊接质量和可靠性。
    - 使用适当厚度的金属模板进行锡膏印刷,以提高焊接质量。
    - 在堆叠高度设计时,确保正确选择合适的型号以满足具体需求。

    兼容性和支持


    - 兼容性:该系列连接器适用于大多数半间距电路板设计,支持各种尺寸和类型电路板之间的连接。
    - 支持与维护:厂商提供详细的技术文档和在线技术支持,确保用户可以快速解决问题并获取帮助。

    常见问题与解决方案


    - 问题:焊接过程中出现虚焊或脱焊现象。
    - 解决方案:检查焊接温度和时间,确保符合推荐的再流焊条件;检查电路板和连接器是否有变形或损坏,必要时更换部件。

    - 问题:连接器在高温环境下易出现松动或失效。
    - 解决方案:确认环境温度不超过规定的最高值(105°C),必要时采取散热措施或增加散热片。

    总结和推荐


    XH5-N系列连接器以其卓越的电气性能、可靠的设计和广泛的适用性,在市场上展现出强劲的竞争力。无论是在消费电子还是工业应用中,这款连接器都能提供高效的电气连接解决方案。因此,我强烈推荐使用此系列产品。

XH5E-1215-2N参数

参数
针脚数 12pin
间距-配接 1.27mm
排数 2
排距 1.27mm
防护等级 -
类型 Header,Push-Pull
额定电流 1A
触头镀层 - 配接
触头镀层厚度 - 配接 -
颜色 黑色
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

XH5E-1215-2N厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XH5E-1215-2N数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 OMRON/欧姆龙 XH5E-1215-2N XH5E-1215-2N数据手册

XH5E-1215-2N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
280+ $ 3.4353 ¥ 28.7495
560+ $ 3.2714 ¥ 27.3778
840+ $ 3.1792 ¥ 26.6063
1400+ $ 3.0668 ¥ 25.6652
1960+ $ 2.9949 ¥ 25.0637
2800+ $ 2.9206 ¥ 24.4416
库存: 280
起订量: 280 增量: 1
交货地:
最小起订量为:280
合计: ¥ 8049.86
