XG4A-6474

厂牌: OMRON/欧姆龙
产品描述: Omron欧姆龙 连接器, XG4A系列, 公插, 64路, 2行, 22.86mm节距, 通孔
供应商型号: J-OMRO-0000934
供应商: Chip1stop
标准整包数: 1

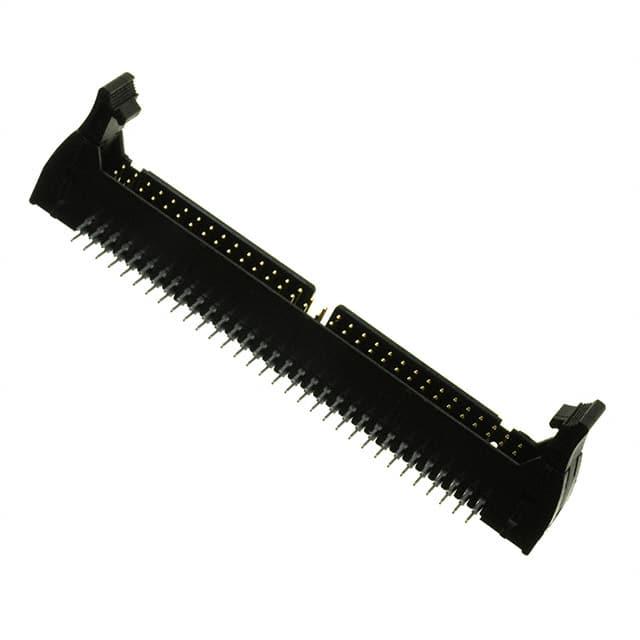

OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 XG4A-6474

XG4A-6474概述


    产品简介


    Flat Cable Connectors XG4 是一种高性能电路板连接器,符合MIL标准。这种新型号的连接器采用了改进的设计,不仅提高了可靠性,还提供了空间节约型插头(XG4C)和用于转接的IDC插头(XG4E)。它们可以与XG-5 IDC连接器、XG8原始插头以及XG2 IDC连接器结合使用,以实现无数种组合的可能性。此外,原始插头(XG8)和箱型插头(XG4C)都配备了锁杠杆,增强了连接稳定性。这些连接器符合MIL标准(MIL-C-83503),并通过了UL标准认证(文件号E103202),所有型号(除XG4U以外)均满足要求。

    技术参数


    - 额定电流:1A(XG4M)、3A(XG4E,具体视使用的插座而定)
    - 额定电压:250 VAC(XG4M)、300 VAC(XG4E)
    - 接触电阻:最大20mΩ(20mV,100mA最大值)
    - 绝缘电阻:最小1,000 MΩ(500 VDC)
    - 介电强度:500 VAC,持续1分钟(泄漏电流最大1mA)
    - 总插入力:每个触点最大1.96 N
    - 拔出力:最小0.39 N(使用测试量规,t = 0.64 mm)
    - 插入耐久性:50次
    - 工作温度范围:-55°C至105°C(低温无结冰)

    产品特点和优势


    Flat Cable Connectors XG4 系列产品的一大亮点是其空间节约设计和多样的连接方式。通过多种插头和插座的组合,这些连接器能够实现高密度布线,同时保持结构稳定和易于操作。此外,锁杠杆的设计增加了连接的安全性和耐用性,使其能够在复杂环境中可靠运行。这些连接器的标准化设计符合MIL标准和UL标准,确保了产品质量的一致性和可靠性。

    应用案例和使用建议


    这些连接器广泛应用于航空航天、汽车、工业自动化和通信等领域。例如,在航空航天领域,它们可以用于高速数据传输系统,确保信号传输的稳定性和可靠性。在汽车领域,这些连接器可用于车载网络系统,实现车内各种传感器和控制单元之间的高效连接。
    使用建议包括:在安装前务必确保电路板已固定好;在焊接过程中遵循指定的条件,如焊接温度和时间;操作锁杠杆时不要超出移动范围,以免损坏连接器。另外,在使用时要注意避免过载和温度波动,以保证长期稳定运行。

    兼容性和支持


    这些连接器与特定的插座和盖子兼容,确保了整体系统的可靠性。制造商提供了一系列的支持服务,包括安装指导、故障排除和定期维护,以确保客户能够顺利使用这些连接器。具体的兼容型号和配件请参阅订购信息部分。

    常见问题与解决方案


    1. Q: 如何正确操作锁杠杆?
    A: 操作锁杠杆时要轻柔,不要强行超过移动范围,也不要使用任何工具,以免损坏连接器。
    2. Q: 安装前需要注意什么?
    A: 在安装前务必固定好电路板,避免在操作过程中发生位移。
    3. Q: 焊接过程中需要遵守哪些条件?
    A: 确保焊接温度为250 ± 5°C,且连续焊接时间不超过5 ± 1秒。

    总结和推荐


    Flat Cable Connectors XG4 系列以其可靠的性能、多样化的设计和卓越的兼容性,成为了电子元器件领域的佼佼者。其独特的功能和优势使其在众多应用场合中脱颖而出。如果你正在寻找一款高性能、高可靠性的连接器,Flat Cable Connectors XG4 是一个值得推荐的选择。无论是航空航天、汽车还是工业自动化,这些连接器都能为你提供理想的解决方案。

XG4A-6474参数

参数
额定电流 3A
针脚数 64pin
防护等级 -
排数 2
触头镀层厚度 - 配接 150nm
间距-配接 2.54mm
颜色 黑色
触头镀层 - 配接
类型 Header,Latch Lock/Eject Hooks,Long
长*宽*高 100.6mm(长度)*27mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

XG4A-6474厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG4A-6474数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 OMRON/欧姆龙 XG4A-6474 XG4A-6474数据手册
