XG8W-4034

厂牌: OMRON/欧姆龙
产品描述: Header,Push-Pull 2.54mm 2 40pin 3A 150nm 金 黑色 通孔安装
供应商型号: XG8W-4034
供应商: 期货订购
标准整包数: 3000

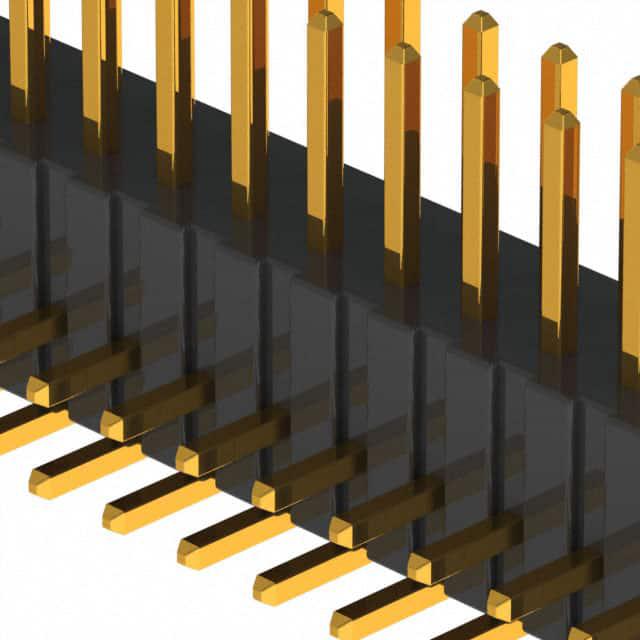

OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 XG8W-4034

XG8W-4034概述


    产品简介


    Original Plugs XG8 系列是一款用途广泛且灵活的插头,可以应用于多种不同的电子连接场景。这种插头可用于连接不同的插座,如XG4M扁平电缆连接器、XG5离散线IDC连接器等。它的主要功能是提供稳定的电连接,适用于各种电子设备的内部连接和外部接口连接。

    技术参数


    | 参数 | 值 |

    | 额定电流 | 3 A |
    | 额定电压 | 300 VAC |
    | 接触电阻 | ≤ 20 mΩ (20 mV, 100 mA max.) |
    | 绝缘电阻 | ≥ 1,000 MΩ (500 VDC) |
    | 耐压能力 | 650 VAC (1 min) |
    | 工作温度范围 | -55°C 至 105°C (无冰点低温) |

    产品特点和优势


    1. 适用性广泛:Original Plugs XG8 可以用于不同类型的插座,具有很强的通用性。
    2. 易于安装:通过双排插头,焊接块底座简化了安装过程,锁紧杠杆使安装更加简便。
    3. 耐用性高:材料采用纤维玻璃增强PBT树脂(UL94 V-0),并具备良好的耐温性。
    4. 认证标准:符合UL认证标准,具有较高的安全性和可靠性。

    应用案例和使用建议


    应用案例
    Original Plugs XG8 可用于军用连接器和工业设备的连接,特别适合于需要高可靠性的场合。例如,在航空航天、军事通信系统和自动化设备中,XG8 插头因其高稳定性和高可靠性而被广泛使用。
    使用建议
    1. 正确切割:如果需要将插头分开使用,建议使用切割工具沿着指示线切割,然后手动沿箭头方向折叠。
    2. 焊接条件:进行自动化焊接时,需确保焊接温度为250±5°C,连续焊接时间不超过5±1s。
    3. 安全确认:在实际应用前,必须确认设备的功能和安全性。对于某些关键系统,如核电、轨道交通、航空系统等,建议咨询OMRON代表并提供额外的安全机制。

    兼容性和支持


    Original Plugs XG8 与XG4M扁平电缆连接器、XG5离散线IDC连接器等相兼容。此外,厂商提供了详细的订购信息和技术支持,确保用户能够正确选择和安装。

    常见问题与解决方案


    1. 插头断裂:在使用过程中,如果插头出现断裂,可能是由于过度弯曲或施加了不适当的力。建议按照正确的方法操作插头,避免过度弯折。
    2. 接触不良:如果出现接触不良的情况,检查是否有松动或接触面有污物。定期清洁接头,确保良好的接触。
    3. 焊接不牢:焊接过程中,如发现焊点不牢固,应调整焊接温度和时间至规定值,并确保焊接区域干净无杂质。

    总结和推荐


    Original Plugs XG8 是一款多功能、高可靠性的电子连接器,非常适合在广泛的工业和军事应用场景中使用。其优良的设计、卓越的性能和广泛的兼容性使其在市场上具有显著的竞争优势。强烈推荐在需要高稳定性和高可靠性的应用场景中使用这款插头。

XG8W-4034参数

参数
排数 2
额定电流 3A
颜色 黑色
触头镀层 - 配接
类型 Header,Push-Pull
触头镀层厚度 - 配接 150nm
防护等级 -
针脚数 40pin
间距-配接 2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

XG8W-4034厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG8W-4034数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 OMRON/欧姆龙 XG8W-4034 XG8W-4034数据手册

XG8W-4034封装设计

查看详情并下载
Symbol
Footprint
3D Model
