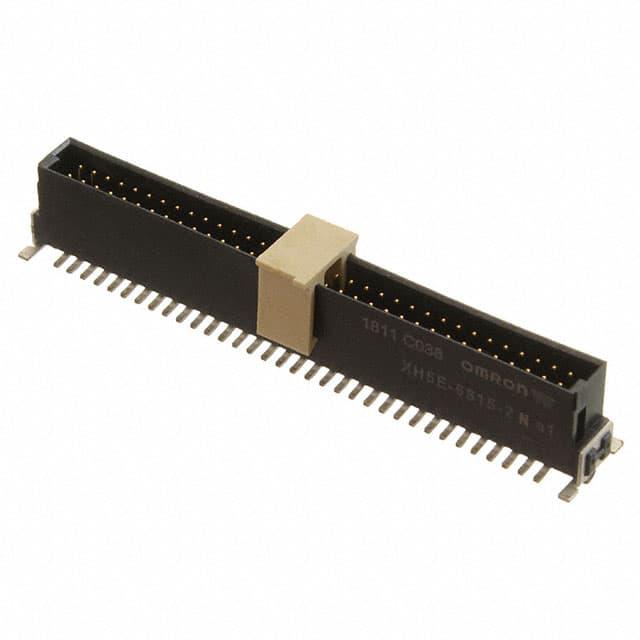

XH5E-6815-2N

厂牌: OMRON/欧姆龙
产品描述: 68pin 1.27mm 2 1.27mm Header,Push-Pull 1A 金 黑色 贴片安装
供应商型号: 3275351
供应商: element14
标准整包数: 1
OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 XH5E-6815-2N

XH5E-6815-2N概述

    XH5-N 半间距表面贴装连接器技术手册

    产品简介


    XH5-N 系列半间距表面贴装连接器(板对板和板对电缆连接器)适用于1.27毫米间距的连接需求。这些连接器采用表面贴装技术(SMT),可以在电路板背面进行安装。通过电路板定位柱可以实现精准的电路板安装。这些连接器支持回流焊接,并具备出色的兼容性。它们广泛应用于各种电子设备中,包括计算机、通信设备、消费电子产品等。

    技术参数


    - 型号: XH5A-@@15-N, XH5E-@@15-@N, XH5F-@@15-N, XH5B-@@15-@N, XH5H-@@10-@@N
    - 外形: 插头直角式SMT针脚,插座直角式SMT针脚等
    - 引脚数: 12, 26, 50, 68, 80
    - 额定电流: 1A
    - 额定电压: 100 VAC
    - 接触电阻: 最大25 mΩ(20 mVDC, 100 mA最大)
    - 绝缘电阻: 最小1,000 MΩ(500 VDC)
    - 耐压强度: 500 VAC,持续1分钟(漏电流:最大1 mA)
    - 插拔寿命: 500次
    - 工作温度范围: -55°C 至 105°C(无凝露或结冰)

    产品特点和优势


    XH5-N 系列连接器具有以下几个显著特点:
    1. 半间距设计: 支持1.27毫米的半间距设计,有效减少电路板空间。
    2. 兼容多种高度: 插头和插座有不同的高度选择(6.75mm、8.25mm等),以适应不同的安装要求。
    3. 高可靠性: 接触电阻低、绝缘电阻高,确保良好的电气连接性能。
    4. 耐用性强: 插拔寿命达到500次,适合长期稳定使用。
    5. 环保材料: 采用LCP(UL94 V-0)/黑色材料,符合RoHS标准,安全可靠。

    应用案例和使用建议


    这些连接器在多种应用场景中表现出色,例如:
    - 板对板连接: XH5A-@@15-N 和 XH5E-@@15-@N 系列适用于不同尺寸和高度要求的板对板连接。
    - 板对电缆连接: XH5H-@@10-@@N 系列适用于需要连接电路板和电缆的应用。
    使用建议:
    - 在安装前确认无过度错位或倾斜,确保正确插入和拔出连接器。
    - 避免在极端负载下操作,以免损坏终端或外壳。
    - 防止异物进入连接器接触部分,以防电镀剥落或变形。

    兼容性和支持


    这些连接器与多种电路板和设备兼容,可用于不同的安装方式(如堆叠、垂直和水平连接)。厂商提供详细的安装指南和技术支持,确保用户能够顺利使用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器安装不准确 | 使用定位柱确保精准安装。 |
    | 插头变形 | 检查焊接条件,避免施加过度压力。 |
    | 耐压测试异常 | 确保测试条件符合标准,避免过载。 |

    总结和推荐


    XH5-N 系列半间距表面贴装连接器凭借其出色的电气性能、可靠的耐用性和广泛的兼容性,在电子设备中表现出色。特别适用于那些需要高效利用空间且要求高性能连接的应用场景。强烈推荐使用这些连接器,以提高整体系统性能和稳定性。

XH5E-6815-2N参数

参数
针脚数 68pin
间距-配接 1.27mm
排数 2
排距 1.27mm
防护等级 -
类型 Header,Push-Pull
触头镀层厚度 - 配接 -
触头镀层 - 配接
颜色 黑色
额定电流 1A
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

XH5E-6815-2N厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XH5E-6815-2N数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 OMRON/欧姆龙 XH5E-6815-2N XH5E-6815-2N数据手册

XH5E-6815-2N封装设计

查看详情并下载
Symbol
Footprint
3D Model
