首页  >  产品百科  >  XG8T1031

XG8T1031

厂牌: OMRON/欧姆龙
产品描述: Header,Push-Pull 2.54mm 2 10pin 2A 150nm 金 黑色 通孔安装 12.7mm(长度)*5mm(高度)
供应商型号:
供应商:
标准整包数: 0

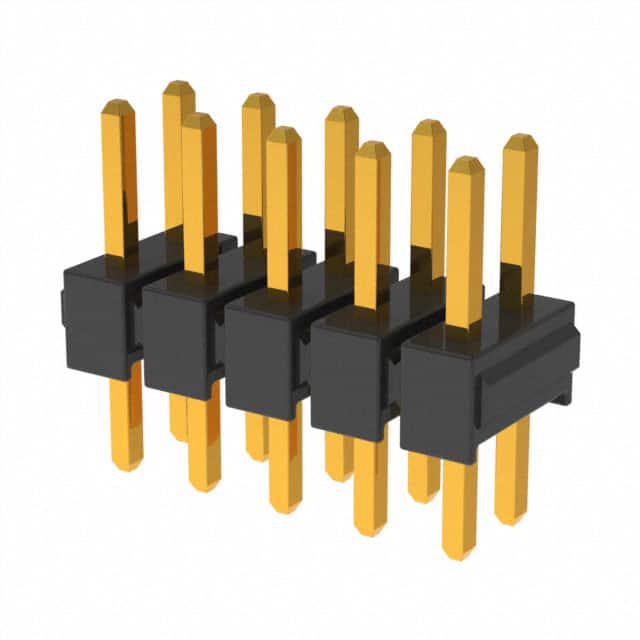

OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 XG8T1031

XG8T1031概述

    # 电子元器件产品技术手册:Jumper Plugs XJ8/XG8S/XG8T

    产品简介


    Jumper Plugs XJ8/XG8S/XG8T 系列是一款低轮廓设计的经济型电路跳线插头,专为紧凑型电子电路设计而开发。这些插头广泛应用于工业控制、消费电子、通信设备等领域,是电路板上跳线连接的理想选择。其主要功能包括电路短接、信号屏蔽及模块化布线连接,适用于多种需要快速便捷布线的应用场景。
    主要特点:
    - 低轮廓设计:XJ8 高度仅为 5.8 mm,XG8S/T 高度为 6.8 mm。
    - 高密度布局:2.54 mm 的高密度网格可水平或垂直安装。
    - 多排支持:单排至三排连接器,适应不同电路需求。
    - 兼容性强:支持 0.8 mm 导线,适合各种连接要求。

    技术参数


    以下是跳线插头系列的技术规格:
    | 参数 | 规格范围 |

    | 额定电压 | 300 VAC |
    | 额定电流 | 2 A |
    | 接触电阻 | ≤ 20 mΩ(最大值) |
    | 绝缘电阻 | ≥ 1,000 MΩ |
    | 耐电压(漏电流) | 750 VAC,1 分钟 |
    | 插入力 | XJ8A: ≤ 1.96 N,XG8S/T: ≤ 7.85 N |
    | 拔出力 | XJ8A: ≥ 0.39 N,XG8S/T: ≥ 0.98 N |
    | 插拔寿命 | XJ8A: 50 次,XG8S/T: 20 次 |
    | 工作温度范围 | -55°C 至 +105°C |

    产品特点和优势


    产品特点:
    1. 低轮廓设计:XJ8 和 XG8S/T 提供了超低高度设计,减少了电路板占用空间。
    2. 可靠的双点接触结构:确保了稳定的电气连接性能。
    3. 高绝缘等级:符合 UL 标准(E103202),保证产品安全。
    4. 防火材料:XJ8 使用阻燃聚苯硫醚(PPS)树脂制造,提高可靠性。
    产品优势:
    - 易用性:设计便于插入,且具有防止意外脱落的功能。
    - 高性能材料:采用磷青铜和镍基材料,并具备金或锡电镀层,延长使用寿命。
    - 灵活配置:从单排到三排支持,满足多样化的电路需求。

    应用案例和使用建议


    应用案例:
    - 工业控制设备:用于连接模块化电路板之间的线路切换。
    - 通信设备:适合作为测试接口的临时连接工具。
    - 消费电子产品:简化 PCB 布局设计,减少装配成本。
    使用建议:
    - 在使用前检查插头和插座是否完全对齐,以确保良好的接触效果。
    - 定期清洁插头接口,避免因灰尘积累导致接触不良。
    - 对于频繁插拔的场合,需关注插拔寿命,及时更换以保证系统稳定性。

    兼容性和支持


    兼容性:
    - 与市面上主流的电路板设计标准兼容。
    - 支持直角和平行安装方式,适应不同应用场景。
    支持信息:
    - 提供详尽的产品说明书和技术资料。
    - 客户可随时联系 OMRON 官方代表获取专业咨询和支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力过大 | 检查插头是否正确插入,适当润滑接口 |
    | 接触电阻异常 | 清理接口表面并确认安装无误 |
    | 插头脱落 | 确保插头方向正确,锁定装置到位 |

    总结和推荐


    综合评估:
    Jumper Plugs XJ8/XG8S/XG8T 系列跳线插头以其紧凑的设计、可靠的性能和广泛的适用性,在市场上具有显著的竞争优势。其卓越的耐用性和稳定性使其成为工业控制、通信和消费电子领域的理想选择。
    推荐结论:
    强烈推荐使用该系列产品,尤其是在需要高密度布线和小型化设计的场合。通过合理选择型号和科学使用,能够有效提升整体系统的可靠性和性价比。

XG8T1031参数

参数
触头镀层厚度 - 配接 150nm
额定电流 2A
颜色 黑色
防护等级 -
针脚数 10pin
间距-配接 2.54mm
类型 Header,Push-Pull
触头镀层 - 配接
排数 2
长*宽*高 12.7mm(长度)*5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

XG8T1031厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG8T1031数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 OMRON/欧姆龙 XG8T1031 XG8T1031数据手册

XG8T1031封装设计

查看详情并下载
Symbol
Footprint
3D Model
