XG8T0231

厂牌: OMRON/欧姆龙
产品描述: Header,Push-Pull 2.54mm 2 2pin 2A 150nm 金 黑色 通孔安装 2.5mm(长度)*5mm(高度)
供应商型号: TS-XG8T0231
供应商: 海外现货
标准整包数: 1

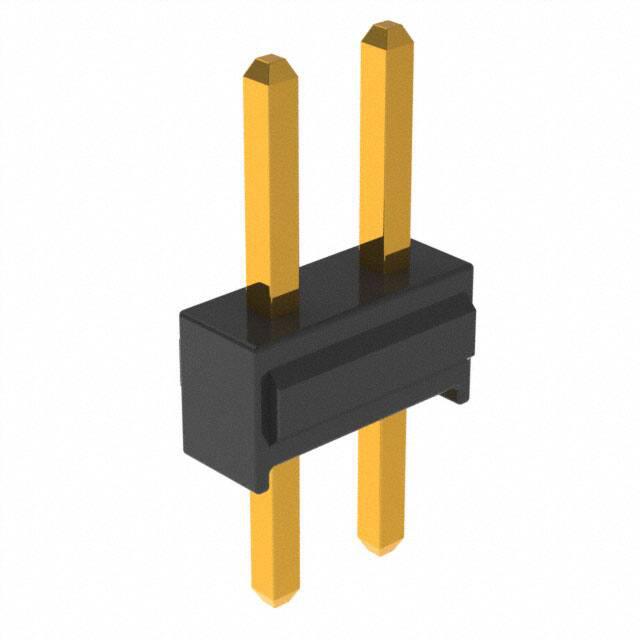

OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 XG8T0231

XG8T0231概述

    Jumper Plugs XJ8/XG8S/XG8T:低轮廓经济型电路跳线插头

    产品简介


    Jumper Plugs XJ8/XG8S/XG8T 是一款专为电路板设计的低轮廓经济型跳线插头,适用于各种电路板的连接。这些插头包括单行、双行和三行类型,可以满足不同数量的引脚需求。它们通过小间距(2.54毫米)实现高密度布线,可以在水平或垂直方向上安装。这些插头采用高性能材料制造,确保了稳定可靠的电气连接,特别适合于需要高可靠性的应用场景。

    技术参数


    - 外观:单行插头、双行插头、三行插头、跳线插座
    - 额定电压:300VAC
    - 额定电流:2A
    - 接触电阻:最大20mΩ(20mV,100mA)
    - 绝缘电阻:最小1000MΩ(500VDC)
    - 介电强度:750VAC(泄漏电流最大1mA,持续1分钟)
    - 总插入力(最大值):1.96N(XJ8A),7.85N(XJ8A)
    - 总拔出力(最小值):0.39N(XJ8A),0.98N(XJ8A)
    - 插入耐久性:50次(XJ8A),20次(XJ8A)
    - 工作温度范围:-55°C 至 105°C(无冰点低温)

    产品特点和优势


    - 低轮廓设计:XJ8系列高度仅5.8mm,XG8S/T系列高度仅6.8mm,适合空间受限的应用。
    - 高密度网格:可水平或垂直安装,简化布线。
    - 可靠连接:2点接触设计提供稳定可靠的连接。
    - 防火材料:薄型插头采用阻燃PPS树脂材料。
    - 广泛适用:涵盖从单行到三行的多种配置,满足多样化的应用需求。

    应用案例和使用建议


    这些跳线插头广泛应用于工业自动化、消费电子产品、通信设备等领域。例如,在自动化控制系统中,可以通过跳线插头轻松实现信号跳线和临时连接。此外,在消费电子设备中,这些插头可用于主板上的临时测试和故障排查。建议在使用时注意正确插入和固定插头,避免误拔。

    兼容性和支持


    这些跳线插头具有良好的互换性,可以与其他标准连接器配套使用。厂商提供了详尽的技术支持,包括安装指导和维修服务,确保用户能够顺利部署和维护。

    常见问题与解决方案


    1. 插头无法稳固安装
    - 解决方案:检查插座是否有灰尘或异物,确保插头正确对齐。

    2. 连接不稳定
    - 解决方案:检查接触电阻和绝缘电阻是否符合要求,如有异常请重新焊接或更换插头。

    总结和推荐


    Jumper Plugs XJ8/XG8S/XG8T 系列跳线插头以其低轮廓设计、高可靠性、广泛适用性和良好性价比,成为众多应用领域的理想选择。特别是在空间受限且对连接可靠性要求高的场合,这些插头能够提供优异的表现。因此,我们强烈推荐这些产品给寻求高质量、高性能跳线解决方案的工程师和技术人员。

XG8T0231参数

参数
颜色 黑色
触头镀层 - 配接
针脚数 2pin
排数 2
触头镀层厚度 - 配接 150nm
间距-配接 2.54mm
防护等级 -
类型 Header,Push-Pull
额定电流 2A
长*宽*高 2.5mm(长度)*5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

XG8T0231厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG8T0231数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 OMRON/欧姆龙 XG8T0231 XG8T0231数据手册

XG8T0231封装设计

查看详情并下载
Symbol
Footprint
3D Model
