XG4A1632

厂牌: OMRON/欧姆龙

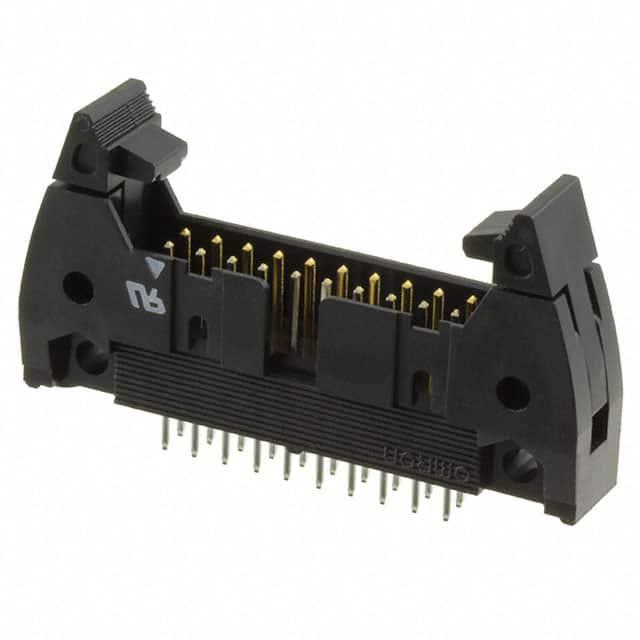

产品描述: Header,Latch Lock/Eject Hooks,Short 2.54mm 2 16pin 3A 150nm 金 黑色 通孔安装 39.6mm(长度)*8.5mm(高度)
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 XG4A1632

XG4A1632概述

    平坦电缆连接器 XG4 技术手册

    产品简介


    XG4 是一款符合军事标准(MIL)的电路板连接器,具有改进的设计。它旨在提高可靠性并节省空间,适用于各种需要高性能、高可靠性的应用场景。XG4 连接器系列包括直型插头、角度插头、扁平电缆插头和插座等不同型号,可广泛应用于工业自动化、航空航天、通信设备等多个领域。

    技术参数


    - 额定电流:1A(XG4M),3A(XG4A)
    - 额定电压:250VAC(XG4M),300VAC(XG4A)
    - 接触电阻:最大 20mΩ(在 20mV、100mA 条件下)
    - 绝缘电阻:最小 1,000 MΩ(在 500 VDC 下)
    - 介电强度:1 分钟内 500 VAC(漏电流最大 1 mA)
    - 总插入力:每个触点最大 1.96 N
    - 拔出力:最小 0.39 N(测试量规 t = 0.64 mm)
    - 插入耐久性:50 次
    - 工作温度范围:-55°C 至 105°C(低温条件下无结冰)

    产品特点和优势


    1. 可靠性:采用新的生产系统,提高连接器的可靠性。
    2. 空间节省:提供紧凑的盒式插头(XG4C)。
    3. 多功能性:多种组合方式,如 XG-5 IDC 插座与细线、XG8 原始插头和 XG2 IDC 插座配合使用。
    4. 安全锁定机制:通过锁杆实现稳固锁定,提升安全性。
    5. 符合标准:符合 MIL 标准(MIL-C-83503)、UL 标准(文件号 E103202)。

    应用案例和使用建议


    - 工业自动化:XG4 连接器常用于工业自动化设备,用于快速可靠的信号传输。使用时应注意确保电缆无多余松弛,并正确安装半盖帽。
    - 航空航天:因其高可靠性和宽温度范围,XG4 适合在恶劣环境下使用,如航空电子设备。建议定期检查锁杠杆的操作是否顺畅。
    - 通信设备:XG4 连接器在电信设备中用于高密度布线。需要注意的是,在焊接过程中避免长杠杆的干涉。

    兼容性和支持


    - 兼容性:XG4 系列产品与其他 XG4 和 XG5 系列连接器兼容,可通过多种组合方式满足不同的应用需求。
    - 支持:提供详细的安装和操作指南,用户手册中包含常见问题解答及解决方法。

    常见问题与解决方案


    1. 插入力过大:可能是由于插入次数过多导致。建议更换新的连接器。
    2. 连接不稳定:可能是锁杠杆未正确锁定。请重新锁定锁杠杆。
    3. 拔出力不足:检查是否有灰尘或污物堵塞。清洁后重新尝试。

    总结和推荐


    XG4 系列连接器以其卓越的性能、高可靠性及广泛的应用范围在市场上表现出色。无论是工业自动化、航空航天还是通信设备领域,都是一个值得信赖的选择。强烈推荐使用 XG4 系列连接器以满足您的高要求应用需求。

XG4A1632参数

参数
间距-配接 2.54mm
针脚数 16pin
排数 2
触头镀层 - 配接
类型 Header,Latch Lock/Eject Hooks,Short
颜色 黑色
触头镀层厚度 - 配接 150nm
额定电流 3A
防护等级 -
长*宽*高 39.6mm(长度)*8.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
