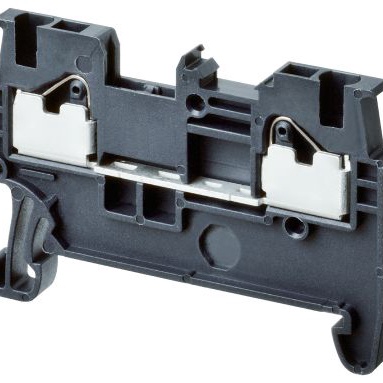

XW5T-P1.5-1.1-1

厂牌: OMRON/欧姆龙
产品描述: Omron 无熔丝 DIN 导轨端子, XW5T系列, 单层, 灰色, 推入式端接, 15 (UL) A, 17.5 (IEC) A
供应商型号: 2578723
供应商: element14
标准整包数: 1
OMRON/欧姆龙 接线座- Din 轨道/通道 XW5T-P1.5-1.1-1

XW5T-P1.5-1.1-1概述

    新产品介绍:DIN轨道推入式接线端子

    产品简介


    本次介绍的产品是DIN轨道推入式接线端子(XW5T),这款终端块能够缩小控制面板体积并简化布线工作。这些接线端子以其紧凑的设计和可靠性在工业自动化领域得到了广泛应用,例如PLC系统、电机控制系统等。

    技术参数


    | 参数 | 规格 |
    | :: | :: |
    | 额定电压 (IEC) | 500 V / 800 V |
    | 额定电流 (IEC) | 17.5 A / 13.5 A / 32 A |
    | 工作温度范围 | -40°C 至 55°C |
    | 工作湿度范围 | 5% 至 95% |
    | 额定电压 (UL) | 300 V / 51-150 V / 151-300 V / 301-600 V |
    | 额定电流 (UL) | 15 A / 10 A |
    | 振动阻力 | 10 Hz 至 150 Hz, 50 m/s², 80 分钟每方向 |
    | 冲击阻力 | 500 m/s², 11 毫秒, 每个方向5次 |

    产品特点和优势


    - 紧凑设计:相比传统的螺栓接线端子,推入式接线端子更加紧凑,适用于需要节省空间的应用场景。
    - 易于安装:轻插入力和强夹持力相结合,既减少了布线工作量,又提高了连接可靠性。
    - 免维护:无松动现象意味着这些接线端子无需定期维护,进一步降低了运行成本。
    - 手部自由结构:通过持刀柄结构简化布线工作,提高操作便利性。

    应用案例和使用建议


    - 应用案例:在控制面板的布线应用中,可以使用推入式接线端子来减少接线端子数量,从而节省空间。对于需要高可靠性的电机控制系统,这种接线端子尤为适用。
    - 使用建议:当进行多层布线时,应确保所有导线按规定的尺寸剥皮,并正确插入端子孔中。使用适当的工具如压线钳和扁平头螺丝刀来实现最佳连接效果。

    兼容性和支持


    - 兼容性:推入式接线端子适用于各种标准的电线尺寸,并且能够与不同品牌和型号的其他组件兼容。
    - 支持服务:厂家提供详细的使用说明和保修服务,建议用户在使用过程中查阅技术手册以获得最佳使用体验。

    常见问题与解决方案


    - 问题:导线插入困难怎么办?
    - 解决方法:首先检查导线直径是否合适,并确认没有损坏或弯曲。使用压线钳固定导线后再尝试插入。
    - 问题:如何正确处理导线?
    - 解决方法:确保导线插入到指定深度并被牢固锁定,以避免因振动导致的接触不良。使用合适的工具如螺丝刀辅助插入。

    总结和推荐


    总体而言,DIN轨道推入式接线端子具备紧凑的设计、可靠的性能以及简便的操作,是一款非常适合工业自动化应用的优质产品。强烈推荐用户在需要高效、紧凑且可靠的接线解决方案时选择这款产品。

XW5T-P1.5-1.1-1参数

参数
零件状态 在售

XW5T-P1.5-1.1-1厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW5T-P1.5-1.1-1数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接线座- Din 轨道/通道 OMRON/欧姆龙 XW5T-P1.5-1.1-1 XW5T-P1.5-1.1-1数据手册

XW5T-P1.5-1.1-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
