XG8S-0431

厂牌: OMRON/欧姆龙
产品描述: 接头 2.54mm 1 4pin 2A 150nm 金 黑色 通孔安装 10.2mm(长度)*2.8mm(高度)
供应商型号: UNP-XG8S-0431
供应商: 海外现货
标准整包数: 1

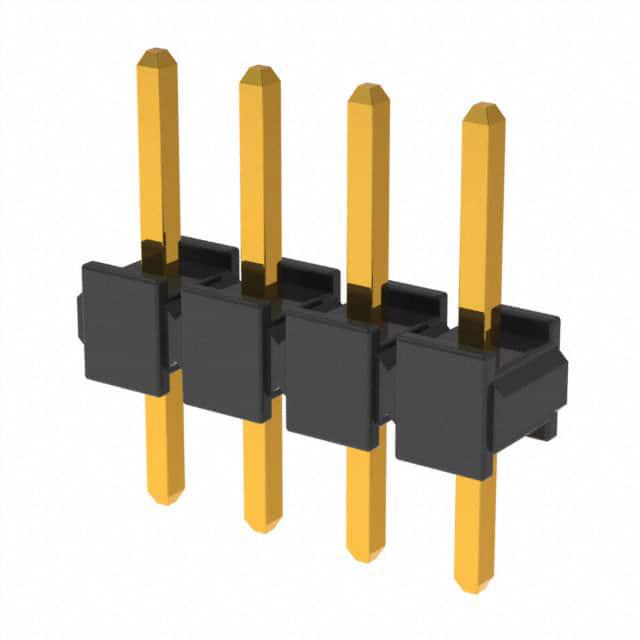

OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 XG8S-0431

XG8S-0431概述

    # 低轮廓经济型电路跳线插头:Jumper Plugs XJ8/XG8S/XG8T

    产品简介


    Jumper Plugs XJ8/XG8S/XG8T 是一种低轮廓经济型电路跳线插头,适用于各种电子设备和系统中的电路连接。这些跳线插头具有高密度网格设计,可以水平或垂直安装,从而为设计者提供了极大的灵活性。它们被广泛应用于自动化设备、通信系统、工业控制系统等领域。

    技术参数


    基本规格
    | 参数 | 描述 |

    | 高度 | XJ8: 5.8 mm,XG8S/T: 6.8 mm |
    | 网格间距 | 2.54 mm |
    | 触点类型 | 单排到三排 |
    | 导线处理能力 | 支持 0.8 mm 导线 |
    | 插拔力 | XJ8A 的插入力最大为 1.96 N,拔出力最小为 0.39 N |
    电气特性
    | 参数 | 描述 |

    | 额定电压 | 300 VAC |
    | 额定电流 | 2 A |
    | 接触电阻 | 最大 20 mΩ (在 20 mV 和 100 mA 下) |
    | 绝缘电阻 | 最小 1,000 MΩ (在 500 VDC 下) |
    | 介电强度 | 750 VAC 持续 1 分钟(泄漏电流最大 1 mA)|
    工作环境
    | 参数 | 描述 |

    | 温度范围 | −55 至 105°C(低温下无冰冻现象) |
    | 插拔次数 | XJ8A: 50 次,其他型号: 20 次 |

    产品特点和优势


    - 低轮廓设计:插头高度低,特别适合空间受限的应用场合。
    - 高密度网格:通过水平或垂直安装提供灵活的设计选择。
    - 高可靠性接触:采用双点接触设计,确保稳定的电气连接。
    - 材料安全:薄插头外壳使用阻燃 PPS 树脂,满足 UL 标准。
    - 多排设计:支持单排到三排的不同配置,适用多种应用场景。

    应用案例和使用建议


    应用案例
    - 自动化设备:在自动装配线上作为电路连接件,提高生产效率。
    - 通信系统:用于网络设备中的快速连接和断开,方便维护。
    - 工业控制系统:作为设备内部电路的临时或永久连接,实现功能扩展。
    使用建议
    - 安装建议:请根据实际电路板布局选择合适的型号,并确保插头正确对齐,避免损坏。
    - 维护建议:定期检查插头的接触电阻和绝缘电阻,确保长期稳定运行。

    兼容性和支持


    - 兼容性:XJ8 插头适用于与相同型号的插座配合使用,保证良好的电气连接。
    - 技术支持:提供咨询和支持服务,用户在遇到问题时可以联系 OMRON 代表寻求帮助。

    常见问题与解决方案


    常见问题
    1. 插拔力过大:检查导线是否过粗或接触不良。
    2. 接触电阻过高:清洁插头并重新插拔,确保良好的接触。
    3. 无法正常焊接:确认焊机温度和时间设置正确。
    解决方案
    1. 更换合适直径的导线,确保插入顺畅。
    2. 使用无水酒精清洗插针,并进行多次插拔以去除氧化层。
    3. 调整焊接条件,确保正确的焊接温度和时间。

    总结和推荐


    Jumper Plugs XJ8/XG8S/XG8T 提供了低轮廓、高可靠性的电路连接解决方案,适用于多种应用场景。其独特的设计使其在同类产品中脱颖而出,特别适合对空间和可靠性有较高要求的应用场合。我们强烈推荐这些跳线插头,特别是在自动化设备、通信系统和工业控制领域的项目中。

XG8S-0431参数

参数
额定电流 2A
类型 接头
针脚数 4pin
防护等级 -
触头镀层 - 配接
排数 1
触头镀层厚度 - 配接 150nm
颜色 黑色
间距-配接 2.54mm
长*宽*高 10.2mm(长度)*2.8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

XG8S-0431厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG8S-0431数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 OMRON/欧姆龙 XG8S-0431 XG8S-0431数据手册
