XH5A-2615-N

厂牌: OMRON/欧姆龙
产品描述: Header,Push-Pull 1.27mm 2 26pin 1A 金 黑色 贴片安装
供应商型号: MMU-XH5A-2615-N-7BIL1T-TRP2J9
供应商: 海外现货
标准整包数: 386

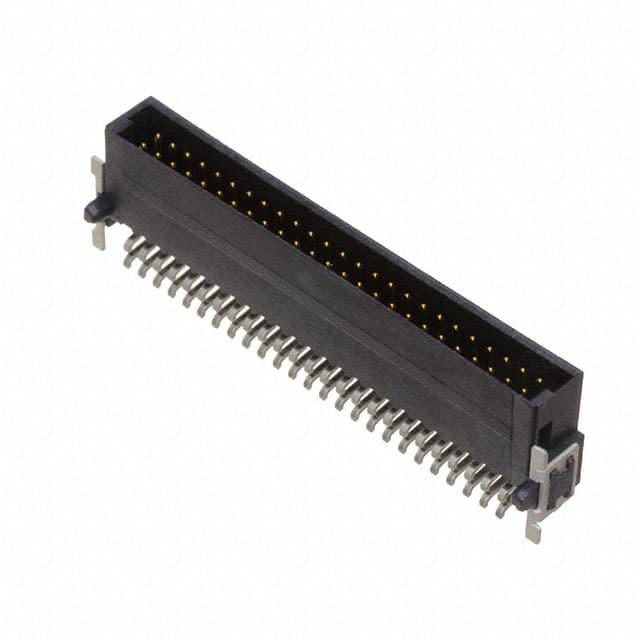

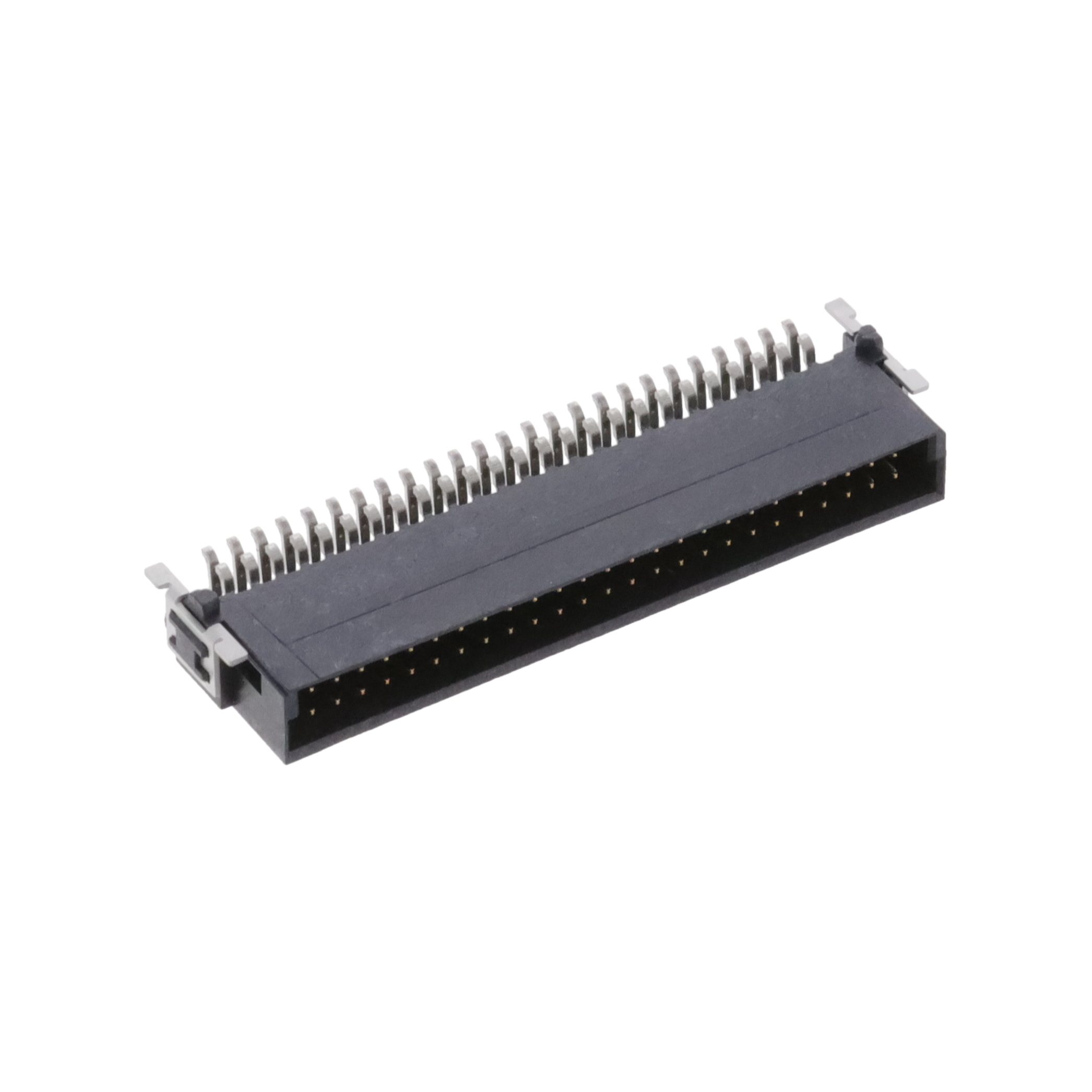

OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 XH5A-2615-N

XH5A-2615-N概述

    XH5-N 半间距 SMT 连接器技术手册

    1. 产品简介


    XH5-N 是一款半间距表面贴装技术(SMT)连接器系列,专为电路板到电路板及电路板到电缆的应用而设计。该系列连接器适用于多种用途,特别是在工业自动化、通信设备、医疗设备等领域中表现尤为出色。XH5-N 连接器的特点在于其能够通过背面安装方式,实现更紧凑的设计和更高的可靠性。

    2. 技术参数


    - 类型:半间距 SMT 连接器
    - 额定电流:1A
    - 额定电压:100V AC
    - 接触电阻:最大 25 mΩ(在 20 mV DC,100 mA 最大时)
    - 绝缘电阻:最小 1,000 MΩ(在 500 VDC 时)
    - 耐压:500 VAC 保持 1 分钟(漏电流最大 1 mA)
    - 插拔寿命:500 次
    - 工作温度范围:-55°C 至 105°C(无冷凝或结冰)
    - 外壳材料:LCP (UL94 V-0)/黑色
    - 触点材料:与触点匹配端的铜合金/金镀层
    - 终端材料:铜合金/锡镀层
    - 固定件材料:铜合金/锡镀层

    3. 产品特点和优势


    XH5-N 连接器的主要特点是:
    - 高密度连接:能够在有限的空间内实现高密度连接,适用于紧凑型设计。
    - 准确的安装定位:配备电路板定位凸块,确保连接器的精确安装。
    - 易于焊接:兼容回流焊接工艺,简化组装过程。
    - 多种高度选择:提供多种高度选项以满足不同需求,例如 6.25mm、8.25mm 等。

    4. 应用案例和使用建议


    - 应用场景:工业自动化设备、通信设备、医疗设备等。
    - 使用建议:
    - 在安装前确认插头和插座之间的对齐和倾斜度,避免损坏连接器。
    - 插入或拔出连接器时不要施加极端负载,避免连接器受损。
    - 避免将异物插入连接器接触部分,防止镀层剥落或变形。

    5. 兼容性和支持


    XH5-N 连接器具有良好的兼容性,可以与其他符合标准的电路板进行连接。制造商提供了详细的技术文档和支持服务,确保客户在使用过程中获得必要的技术支持和帮助。

    6. 常见问题与解决方案


    - 问题 1:连接器无法完全插入或拔出。
    - 解决方案:检查插头和插座之间是否有灰尘或异物,清理后重新尝试。
    - 问题 2:接触不良。
    - 解决方案:确保连接器正确安装,并且插头和插座完全接触到位。
    - 问题 3:连接器在高温环境下工作异常。
    - 解决方案:检查工作环境温度是否超出连接器的工作温度范围,调整使用环境。

    7. 总结和推荐


    总体而言,XH5-N 半间距 SMT 连接器凭借其高密度、易于安装、良好的兼容性等特点,在多种应用领域展现出极高的性能和可靠性。我们强烈推荐此产品给需要高效、可靠连接解决方案的工程师和技术人员。

XH5A-2615-N参数

参数
类型 Header,Push-Pull
排数 2
防护等级 -
颜色 黑色
触头镀层厚度 - 配接 -
针脚数 26pin
额定电流 1A
触头镀层 - 配接
间距-配接 1.27mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XH5A-2615-N厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XH5A-2615-N数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 OMRON/欧姆龙 XH5A-2615-N XH5A-2615-N数据手册

XH5A-2615-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
386+ $ 2.4764 ¥ 20.9752
560+ $ 2.32 ¥ 19.6505
1120+ $ 2.1144 ¥ 17.9089
1680+ $ 2.0732 ¥ 17.5602
2800+ $ 2.0321 ¥ 17.2115
库存: 386
起订量: 386 增量: 0
交货地:
最小起订量为:386
合计: ¥ 8096.42
