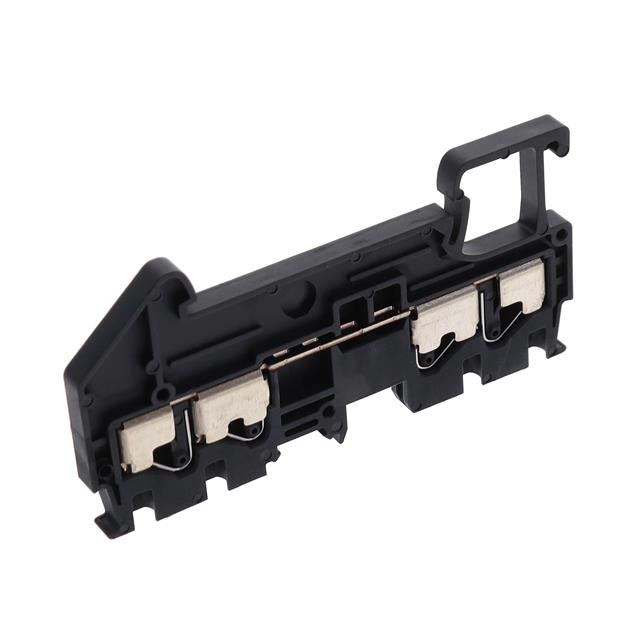

XW5T-P1.5-2.2-1

厂牌: OMRON/欧姆龙
产品描述: Omron 无熔丝 DIN 导轨端子, XW5T系列, 单层, 灰色, 推入式端接, 15 (UL) A, 17.5 (IEC) A
供应商型号: J-OMRO-0136331
供应商: Chip1stop
标准整包数: 1
OMRON/欧姆龙 接线座- Din 轨道/通道 XW5T-P1.5-2.2-1

XW5T-P1.5-2.2-1概述


    产品简介


    本产品为DIN轨道安装的推入式终端块(DIN Track Push-in Terminal Blocks),型号为XW5T和XW5G。推入式Plus(Push-in Plus)终端块主要用于减少控制面板体积并节省布线时间。相比传统螺丝端子块,它们更加紧凑且无需维护。这些终端块具有较小的宽度(最小可达3.5毫米),可以有效缩小控制面板的尺寸。轻便插入力和强劲保持力使其既能实现简单的布线作业,又能保证高可靠性。独特的“手自由”结构使得用螺丝刀操作更加方便。

    技术参数


    尺寸和重量
    - 推入式终端块
    - XW5T-P1.5-1.1-1(BL): 3.5×45×30.5 mm,重约3.3克
    - XW5T-P2.5-1.1-1(BL): 5.2×48.8×35.25 mm,重约6.3克
    - XW5T-P4.0-1.1-1(BL): 6.2×56.1×35.25 mm,重约8.2克
    - 接地终端块
    - XW5G-P1.5-1.1-1: 3.5×45×30.5 mm,重约4.7克
    - XW5G-P2.5-1.1-1: 5.2×48.8×35.25 mm,重约9.9克
    - XW5G-P4.0-1.1-1: 6.2×56.1×35.25 mm,重约11.7克
    额定电压和电流
    - 推入式终端块
    - XW5T-P1.5-1.1-1(BL): IEC 500 V,IEC 17.5 A / 1.5 mm² (SOL),13.5 A / 1.0 mm² (STR)
    - XW5T-P2.5-1.1-1(BL): IEC 800 V,IEC 24 A / 2.5 mm² (SOL),17.5 A / 1.5 mm² (STR)
    - XW5T-P4.0-1.1-1(BL): IEC 32 A / 4.0 mm² (SOL),24 A / 2.5 mm² (STR)
    - 接地终端块
    - XW5G-P1.5-1.1-1: IEC 500 V,IEC 17.5 A
    - XW5G-P2.5-1.1-1: IEC 800 V,IEC 24 A
    - XW5G-P4.0-1.1-1: IEC 32 A
    工作环境
    - 温度范围: -40°C 至 55°C
    - 湿度范围: 5% 至 95%
    - 振动和冲击: 10至150Hz振动(加速度50m/s²,各方向80分钟),500m/s²冲击(每次11ms,每个方向5次)

    产品特点和优势


    1. 紧凑设计:比传统螺钉终端块更小,能显著减小控制面板的体积。
    2. 高可靠性:轻插入力和强保持力保证了布线的简便性和高可靠性。
    3. 便于操作:“手自由”结构使操作更加简单,提升了布线效率。
    4. 宽适用范围:支持多种电线规格(0.08至6.0 mm²),适用于不同类型的连接需求。
    5. 认证标准:符合cULus (UL 1059) 和 IEC 60947-7-1标准。

    应用案例和使用建议


    应用案例
    - 在工业自动化控制系统中用于接线端子的连接。
    - 在建筑自动化系统中用于各种传感器信号的传输。
    使用建议
    - 布线时,确保电线长度适中,以避免过长或过短导致的连接不稳定。
    - 拆卸电线时,轻轻拔出扁头螺丝刀,避免损坏终端块的释放孔。

    兼容性和支持


    - 与标准DIN轨道兼容,可直接安装到任何标准DIN轨道上。
    - 厂商提供必要的配件如短条、盖板和分隔板,确保产品的全面配套。
    - 提供详细的技术手册和使用指南,帮助用户正确安装和维护。

    常见问题与解决方案


    - 问题: 端子无法保持连接。
    - 解决方法: 检查电线是否有足够的插入深度,并确认是否使用了合适的螺丝刀角度。
    - 问题: 电线容易脱落。
    - 解决方法: 重新插入电线,并确保其达到终端块的底部。

    总结和推荐


    这些推入式Plus终端块以其紧凑的设计、高可靠性以及广泛的适用范围,成为工业自动化和建筑自动化领域的理想选择。它们简化了布线过程,提升了系统的可靠性和维护便利性。因此,我们强烈推荐使用这些终端块来提高控制面板的整体性能和耐用性。

XW5T-P1.5-2.2-1参数

参数
应用等级 工业级
包装方式 散装

XW5T-P1.5-2.2-1厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW5T-P1.5-2.2-1数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接线座- Din 轨道/通道 OMRON/欧姆龙 XW5T-P1.5-2.2-1 XW5T-P1.5-2.2-1数据手册

XW5T-P1.5-2.2-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
