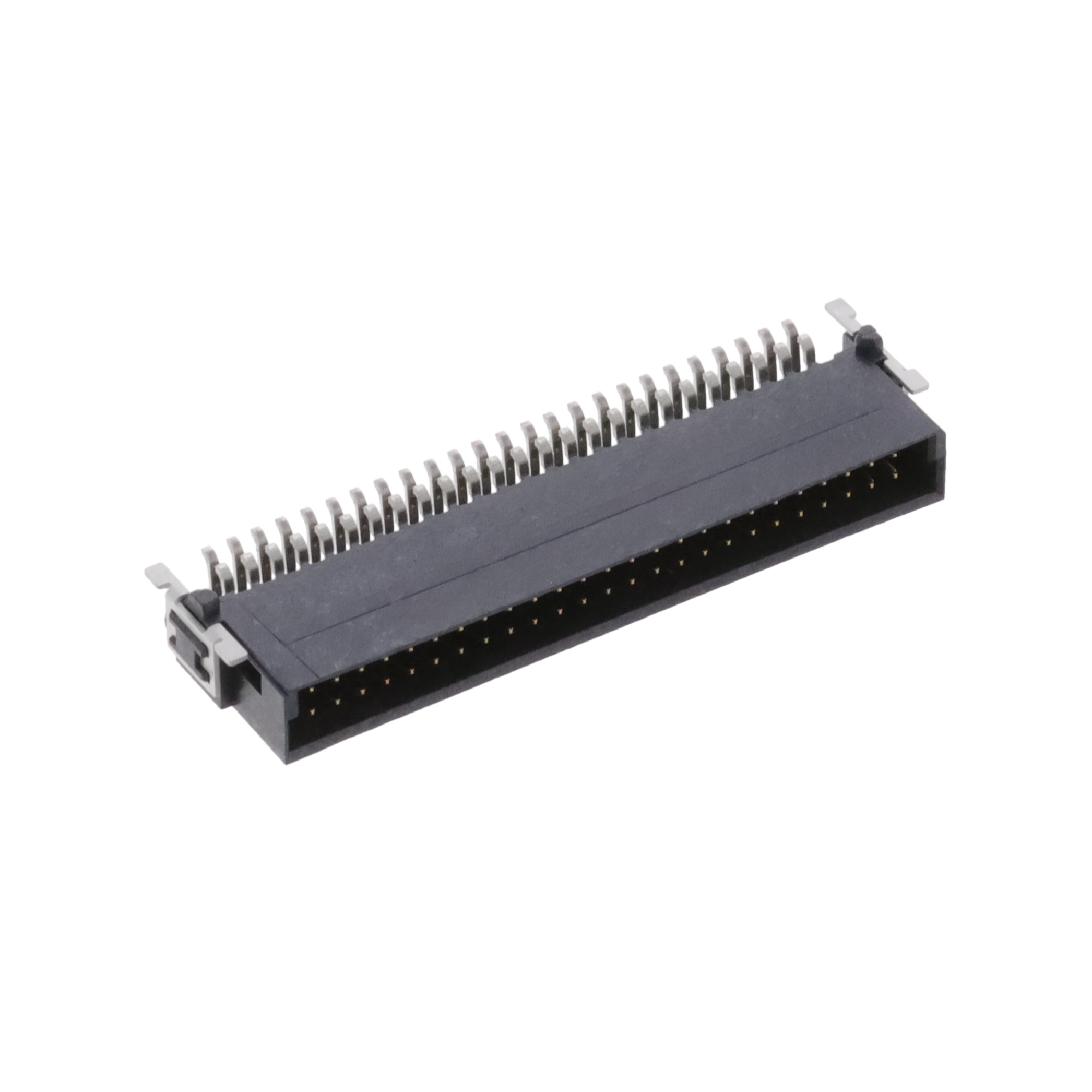

XH5A-5015-N

厂牌: OMRON/欧姆龙
产品描述: Header,Push-Pull 1.27mm 2 50pin 1A 金 黑色 贴片安装
供应商型号: 39-XH5A-5015-NDKR-ND
供应商: Digi-Key
标准整包数: 1
OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 XH5A-5015-N

XH5A-5015-N概述

    XH5-N Half-Pitch SMT Connectors: Technical Overview

    1. 产品简介


    XH5-N系列半间距SMT连接器是一种专为板对板和线缆连接设计的产品,具有1.27毫米的间距。这些连接器可以方便地安装在电路板背面,确保准确的安装位置,并且适用于回流焊接工艺。它们可实现8至12.3毫米的高度堆叠连接,以满足不同的电路布局需求。XH5-N系列连接器符合RoHS标准,适用于广泛的电气和电子应用领域。

    2. 技术参数


    - 额定电流:1A
    - 额定电压:100 VAC
    - 接触电阻:最大25毫欧(在20毫伏直流电压,100mA条件下)
    - 绝缘电阻:最小1000兆欧(在500V直流电压条件下)
    - 耐压强度:500 VAC持续1分钟(泄漏电流:最大1毫安)
    - 插入耐用性:500次
    - 工作温度范围:-55°C 至 105°C(无凝露或冰冻条件)

    3. 产品特点和优势


    XH5-N系列连接器具备以下几个显著优势:
    - 高精度安装:电路板定位突起确保了精确的安装位置。
    - 多功能性:可用于板对板和线缆连接,适用于各种复杂的应用场景。
    - 易于制造:兼容回流焊接,简化了制造过程。
    - 良好的接触可靠性:在广泛的工作温度范围内保持稳定的电气性能。
    - 环保:符合RoHS标准,对环境友好。

    4. 应用案例和使用建议


    应用场景:
    XH5-N系列连接器广泛应用于消费电子、工业自动化、通信设备等领域。例如,在自动控制系统的电路板之间提供稳定的连接;在智能手机和平板电脑内部实现信号传输。
    使用建议:
    - 在组装过程中应特别注意焊料的正确施加,避免过载导致针脚变形。
    - 在使用过程中要避免过度的负载,以防连接器损坏或接触失效。
    - 连接前应检查是否有过度错位或倾斜,确保完全插合到位。

    5. 兼容性和支持


    XH5-N系列连接器与其相关型号具有良好的兼容性,可以灵活地应用于不同类型的电路板。制造商提供了详尽的技术文档和支持服务,包括安装指南、焊接条件和维护建议,帮助客户解决可能遇到的问题。

    6. 常见问题与解决方案


    Q1: 如何避免针脚变形?
    A1: 避免过度施加载荷,特别是在焊接和拆卸过程中。使用正确的焊接条件,并严格按照制造商的指导进行操作。
    Q2: 连接器如何保证长期可靠性能?
    A2: 确保每次插入都到位,避免接触部分出现错位。在使用时避免强扭或强拉,防止终端或外壳变形。

    7. 总结和推荐


    总体来看,XH5-N系列连接器凭借其卓越的设计和高性能表现,在多种应用场景中展现了出色的适应性和可靠性。无论是从技术指标还是实用角度,它都是一款值得推荐的高品质产品。对于需要稳定可靠的连接解决方案的客户来说,XH5-N系列连接器是一个理想的选择。

XH5A-5015-N参数

参数
排数 2
类型 Header,Push-Pull
额定电流 1A
颜色 黑色
防护等级 -
触头镀层厚度 - 配接 -
触头镀层 - 配接
针脚数 50pin
间距-配接 1.27mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
