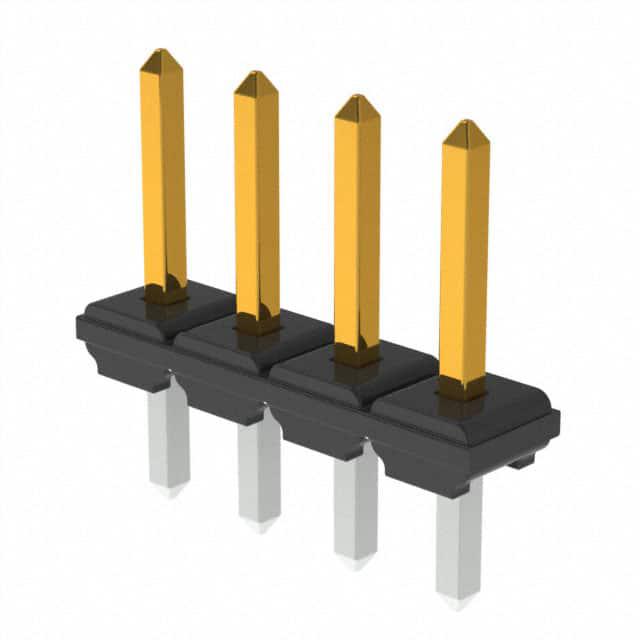

XJ8B0411

厂牌: OMRON/欧姆龙
产品描述: Header,Push-Pull 2.54mm 1 4pin 2A 150nm 金 黑色 通孔安装 10.2mm(长度)*2.5mm(高度)
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 XJ8B0411

XJ8B0411概述


    产品简介


    Jumper Plugs XJ8/XG8S/XG8T
    本系列的Jumper Plugs(跳线插头)包含低高度、经济型的电路跳线插头,适用于多种电子电路设计。它们主要用于信号传输、电路连接和线路切换等领域。这些跳线插头具有高密度的2.54毫米网格,便于水平或垂直安装,并支持单行至三行连接器。

    技术参数


    - 外观
    - XJ8:单排插头
    - XG8S:单排插头
    - XG8T:双排插头
    - XJ8B:单排插头
    - XJ8C:双排插头
    - XJ8D:三排插头
    - XJ8A:跳线插座
    - 额定电压和电流
    - 额定电压:300 VAC
    - 额定电流:2 A
    - 接触电阻
    - 最大值:20 mΩ(20 mV,100 mA最大)
    - 绝缘电阻
    - 最小值:1,000 MΩ(500 VDC)
    - 耐电压
    - 交流耐压:750 VAC持续1分钟(漏电流最大1 mA)
    - 插入力
    - XJ8A:最大值1.96 N
    - 其他型号:最大值7.85 N
    - 拔出力
    - XJ8A:最小值0.39 N
    - 其他型号:最小值0.98 N
    - 耐用次数
    - 插拔:50次(XJ8A),20次(其他)
    - 工作温度范围
    - -55°C 至 105°C(无低温冰冻)

    产品特点和优势


    - 低高度设计:仅5.8 mm (XJ8) 和 6.8 mm (XG8S/T),节省空间,适合紧凑设计。
    - 高密度网格:2.54毫米网格,易于水平或垂直安装。
    - 可靠的接触方式:采用2点接触设计,提高信号传输的可靠性。
    - 材料选择:采用阻燃材料(如PPS树脂),增加安全性和耐用性。
    - 金或锡镀层:确保长期稳定的电气性能。

    应用案例和使用建议


    应用案例
    这些跳线插头广泛应用于各种电子设备中,例如:
    - 通信设备
    - 工业自动化系统
    - 测试设备
    - 家用电器
    使用建议
    - 正确使用:插头应沿V形槽切割,并且插座应朝下插入。
    - 自动化焊接:使用喷射流焊接时,焊温应在250 ±5°C之间,连续焊接时间不超过5±1秒。

    兼容性和支持


    - 兼容性:适用于常见的PCB布局,适用于所有类型的单排、双排和三排连接器。
    - 支持服务:请联系本地区域的服务网站获取详细的技术支持和维护信息。

    常见问题与解决方案


    - 问题1:插入或拔出插头时感到困难。
    - 解决方法:确保插头与插座正确对齐,并检查是否有灰尘或杂物阻碍。
    - 问题2:长时间使用后接触电阻增大。
    - 解决方法:清洁插针和插座,并重新焊接以确保良好的电气连接。

    总结和推荐


    总结:这些Jumper Plugs提供了出色的电气性能和可靠的设计,适用于各种电子设备。低高度和高密度的网格使得它们非常适合在紧凑的空间内使用。
    推荐:鉴于其优异的性能和广泛的适用性,强烈推荐在需要可靠电路连接和信号传输的应用中使用这些跳线插头。

XJ8B0411参数

参数
触头镀层 - 配接
排数 1
针脚数 4pin
触头镀层厚度 - 配接 150nm
类型 Header,Push-Pull
防护等级 -
间距-配接 2.54mm
额定电流 2A
颜色 黑色
长*宽*高 10.2mm(长度)*2.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

XJ8B0411厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XJ8B0411数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 OMRON/欧姆龙 XJ8B0411 XJ8B0411数据手册

XJ8B0411封装设计

查看详情并下载
Symbol
Footprint
3D Model
