HS300 470R J

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±5% ±100ppm/℃ 470Ω 300W 法兰安装 127.7mm*45.5mm*41.8mm
供应商型号: ZT-HS300 470R J
供应商: 海外现货
标准整包数: 1

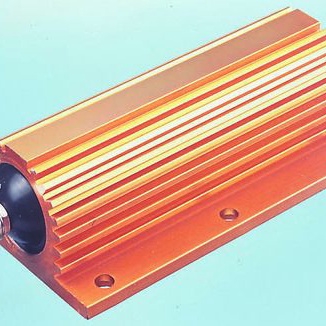

OHMITE 其它固定电阻 HS300 470R J

HS300 470R J概述

    高品质铝壳电阻产品技术手册

    产品简介


    HS系列铝壳电阻是专为高功率和高可靠性需求设计的高性能电阻器。这些电阻器遵循MIL 18546和IEC 115标准制造,适用于直接安装在散热器上的场合,通过热导膏实现最佳热传递效果。HS系列铝壳电阻的电阻值范围从0.005Ω到100KΩ,可广泛应用于工业自动化、通信设备、电源管理、医疗仪器等领域。

    技术参数


    - 功率等级:在标准散热器上,功率等级从10W至300W。
    - 阻值范围:从0.005Ω到100KΩ,具体取决于型号。
    - 温度系数:对于低阻值,典型温度系数为100ppm/℃(≤1K);对于高于1K的阻值,典型温度系数为25ppm/℃。
    - 绝缘电阻:最低10,000 MΩ。
    - 最高表面温度:不超过200°C。
    - 电压额定值:在最大允许功率下,根据型号不同,电压额定值也不同。

    产品特点和优势


    HS系列铝壳电阻的主要优势在于其紧凑的设计、高功率密度和良好的热传导能力。具体特点如下:
    - 高功率密度:相比同体积的其他电阻器,HS系列可以提供更高的功率处理能力。
    - 脉冲承受能力强:通过特殊设计的绕线方式,提高了电阻器对高脉冲电流的承受能力。
    - 广泛的应用范围:电阻值范围广,适合各种应用场合。
    - 环保材料:所有产品符合RoHS标准,无有害物质。
    - 定制服务:可根据客户要求提供定制设计。

    应用案例和使用建议


    HS系列铝壳电阻非常适合用于需要高功率密度和良好热传导的应用,如工业自动化控制系统中的电机驱动、通信设备的电源管理模块等。使用时应注意以下几点:
    - 正确选型:根据具体应用场景选择合适的功率等级和阻值范围。
    - 安装散热器:确保在电阻器周围使用适当的散热器,以避免过热损坏。
    - 使用热导膏:在电阻器和散热器之间使用热导膏,以提高热传导效率。
    - 避免机械应力:在安装过程中避免对电阻器施加过大机械应力,以免影响其使用寿命。

    兼容性和支持


    HS系列铝壳电阻支持多种接线方式,包括标准压接端子、叉形端子、无压接端子等,方便用户根据不同需求选择合适的连接方式。厂商提供详尽的技术支持和售后服务,确保客户能够顺利使用该产品。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 电阻器表面温度过高 | 检查是否安装了适当的散热器,并检查是否有热导膏。 |
    | 功率等级超出限制 | 选择更高功率等级的电阻器或增加散热措施。 |
    | 接触不良 | 确保端子和连接件正确安装并接触良好。 |

    总结和推荐


    综上所述,HS系列铝壳电阻凭借其高功率密度、优良的热传导能力和广泛的阻值范围,在众多应用场合中表现出色。特别适合于需要高性能和可靠性的工业控制和电源管理领域。因此,强烈推荐客户在选购高功率电阻器时考虑使用HS系列铝壳电阻。

HS300 470R J参数

参数
电阻个数 -
引脚数量 -
电阻值 470Ω
温度系数 ±100ppm/℃
精度 ±5%
额定功率 300W
长*宽*高 127.7mm*45.5mm*41.8mm
安装方式 法兰安装
零件状态 在售
包装方式 散装

HS300 470R J厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

HS300 470R J数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE HS300 470R J HS300 470R J数据手册

HS300 470R J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 41.0058 ¥ 343.6283
库存: 12
起订量: 2 增量: 10
