805F7R5E

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±1% ±50ppm/℃ 7.5Ω 5W 法兰安装 15.24mm*16.41mm*8.38mm
供应商型号: 805F7R5E
供应商: Master
标准整包数: 5

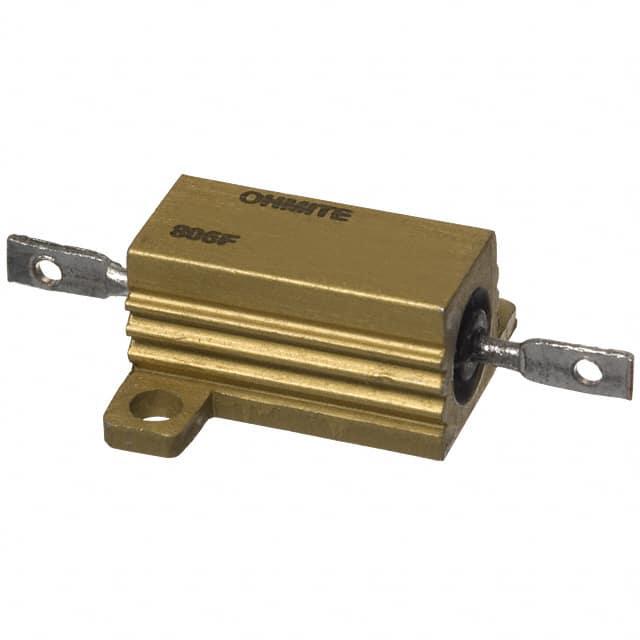

OHMITE 其它固定电阻 805F7R5E

805F7R5E概述

    89系列金属封装轴向引脚线绕电阻器技术手册

    1. 产品简介


    89系列金属-Mite®铝封装轴向引脚线绕电阻器是OHMITE公司生产的一种高性能电阻器,采用金属外壳封装。这种电阻器具有高功率密度,能够承受振动、冲击及恶劣环境条件。主要应用于需要高稳定性的电路设计中,如工业自动化、仪器仪表、通讯设备等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 功率等级 | 5W、10W、25W、50W |
    | 阻值范围 | 0.005Ω - 100KΩ |
    | 最大电压 | 210V - 1170V |
    | 温度系数 | ≤1Ω:±90ppm/℃;1Ω-9.99Ω:±50ppm/℃;≥10Ω:±20ppm/℃ |
    | 容差 | ±1% 和 ±5% |
    | 绝缘耐压 | 5W和10W:1000VAC;25W和50W:2250VAC |
    | 引脚材料 | 镀锡轴向引脚 |

    3. 产品特点和优势


    高稳定性:具有±0.5%∆R的温度变化范围,适用于需要高度稳定性的应用场景。
    高功率密度:相比标准轴向电阻器,89系列能够提供更高的功率密度,适合在有限空间内实现高功率应用。
    金属外壳:提供热沉能力,允许通过机壳安装进行有效散热。
    无感绕法(可选):减少寄生电感的影响,提升高频性能。

    4. 应用案例和使用建议


    89系列金属-Mite®铝封装轴向引脚线绕电阻器常用于工业自动化控制系统中,尤其是需要高可靠性和长期稳定性的场合。例如,在温度传感器信号调理电路中,可以作为精密参考电阻,确保信号采集的准确性。此外,还可以应用于电源管理和电力控制设备中。
    使用建议:
    - 确保正确安装以利用金属外壳的散热能力,避免过热导致的性能下降。
    - 在敏感电路中使用时,选择非感应版本(如添加"N"前缀)以减少寄生电感的影响。
    - 为避免烧毁和热循环损坏,建议对阴影值(细电阻线)的应用进行预烧和热循环测试。

    5. 兼容性和支持


    该产品具有良好的兼容性,可直接替换标准轴向电阻器,适用于大多数电气和电子设备中。制造商提供了详尽的技术支持,包括但不限于产品手册、在线资源库和技术咨询服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 过热 | 检查是否已正确安装到有效的散热片上,确保良好散热。 |
    | 安装不稳定 | 确认使用正确的安装工具,避免过度拧紧导致外壳变形。 |
    | 读数不准确 | 检查接线是否松动,重新校准。 |

    7. 总结和推荐


    综上所述,89系列金属-Mite®铝封装轴向引脚线绕电阻器凭借其高稳定性、高功率密度及优异的环境适应性,非常适合于各类工业和商业应用中。特别是在需要高度可靠性和精度的环境中表现尤为出色。强烈推荐在设计要求较高的场合使用此款产品。

805F7R5E参数

参数
精度 ±1%
额定功率 5W
电阻个数 -
引脚数量 -
电阻值 7.5Ω
温度系数 ±50ppm/℃
长*宽*高 15.24mm*16.41mm*8.38mm
安装方式 法兰安装
零件状态 在售
包装方式 托盘

805F7R5E厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

805F7R5E数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE 805F7R5E 805F7R5E数据手册

805F7R5E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 6.1755 ¥ 52.3065
25+ $ 5.2974 ¥ 44.0457
200+ $ 4.8866 ¥ 39.8276
400+ $ 4.7897 ¥ 39.2229
600+ $ 4.3466 ¥ 35.5943
1000+ $ 3.471 ¥ 28.4236
2600+ $ 3.4182 ¥ 27.9917
5000+ $ 3.4182 ¥ 27.9917
库存: 200
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 261.53
直接购买
加入购物车
