HS100 4R7 F

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±1% ±100ppm/℃ 4.7Ω 100W 法兰安装 65.2mm*27.3mm*24.1mm
供应商型号: 284-HS100-4.7F
供应商: Mouser
标准整包数: 1

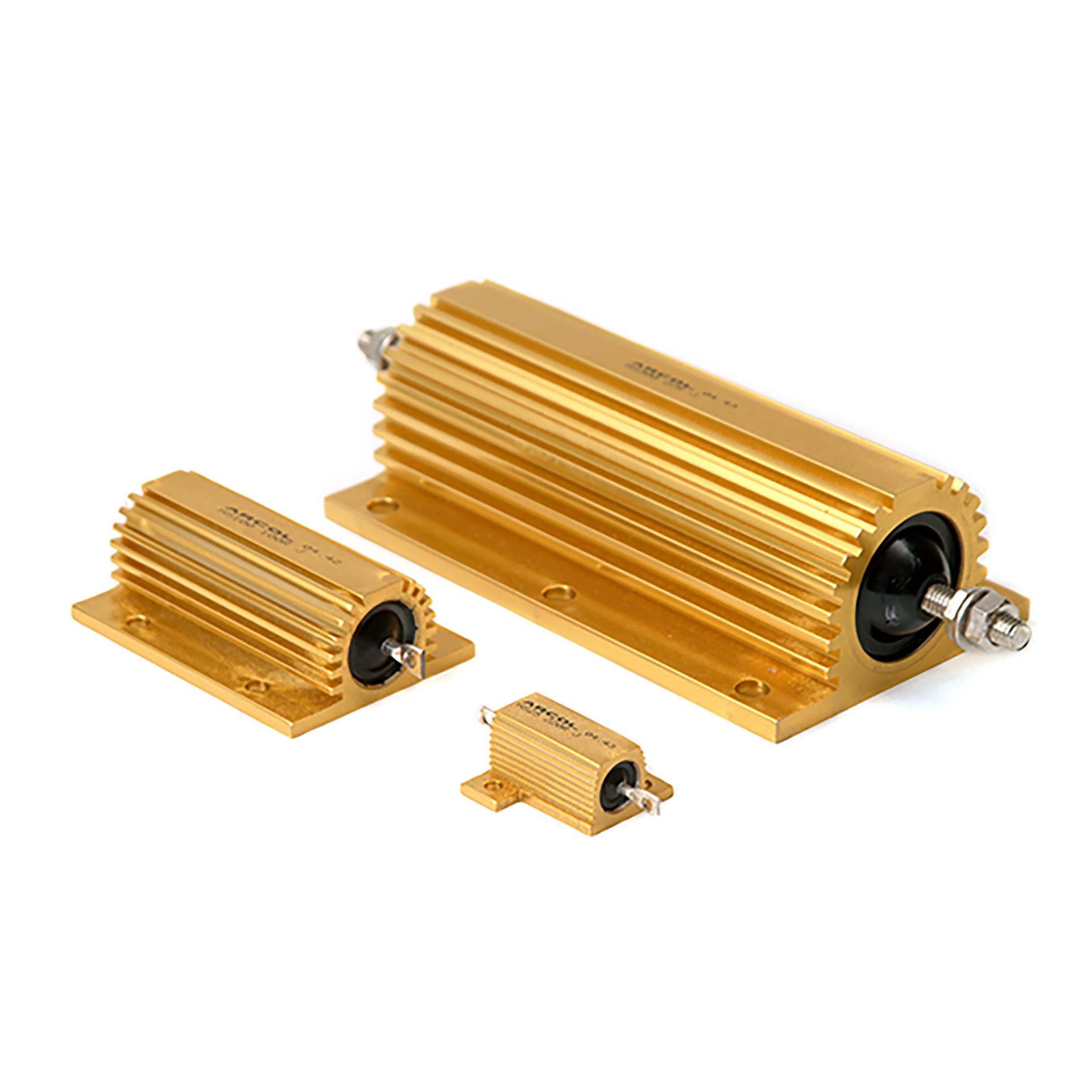

OHMITE 其它固定电阻 HS100 4R7 F

HS100 4R7 F概述

    阿尔科(Arcol)HS系列铝壳电阻器

    1. 产品简介


    阿尔科(Arcol)的HS系列铝壳电阻器是专为各种电子设备设计的产品。这类电阻器主要用于需要高功率密度的应用场合,如工业控制、电源管理和测试仪器等领域。HS系列采用直接散热安装方式,能够在高功率运行时保持出色的热稳定性。

    2. 技术参数


    - 额定功率:该系列电阻器在标准散热器上的额定功率范围从10瓦至300瓦。
    - 电阻范围:阻值从0.005欧姆到100K欧姆。
    - 温度系数:对于低阻值电阻,温度系数(TCR)小于等于100ppm/℃(当阻值低于1K);大于1K的阻值的TCR为25ppm/℃。
    - 绝缘电阻:最低为10,000 MΩ。
    - 耐压:交流峰值电压1400V,交流有效电压1000V。
    - 尺寸:尺寸从16.5mm x 30.0mm到72.5mm x 184.4mm不等。
    - 最大负载温度:最高允许热点温度不超过200℃。
    - 引脚类型:包括标准压制接线端、带状接线端、未压制接线端、延长模具接线端、螺纹柱接线端和引线接线端等。

    3. 产品特点和优势


    HS系列铝壳电阻器的最大优势在于其高功率密度和热稳定性。它们被设计用于直接散热安装,能够通过使用散热膏实现最大的热传递效率。这种结构不仅有助于维持良好的电气性能,还能够有效地提高系统的整体可靠性。此外,这些电阻器提供多种阻值选择,并且可以按照客户的具体需求进行定制,满足不同的应用需求。

    4. 应用案例和使用建议


    HS系列铝壳电阻器广泛应用于需要大功率和高热稳定性的场合,例如开关电源、直流电机调速、加热系统和各种逆变器。建议在安装过程中使用散热膏来提高热传导效率,确保最佳的工作状态。此外,应选择合适尺寸的散热器以避免超过规定的最高温度限制。

    5. 兼容性和支持


    阿尔科公司提供广泛的兼容性和技术支持服务,涵盖从产品选择到安装调试的全过程。他们提供详细的规格文档和用户指南,并且可以根据客户需求提供特殊引脚类型的定制服务。如果有任何疑问或需要帮助,可以直接联系阿尔科的技术支持团队。

    6. 常见问题与解决方案


    - Q:如何正确安装散热器?
    A:应选用合适尺寸的散热器,并在电阻器底部涂覆适量的散热膏,以增强热传导效果。

    - Q:如何确定所需的阻值?
    A:根据具体应用的电流和电压要求来计算所需电阻值。参考阿尔科的规格表以找到最合适的阻值选项。
    - Q:如何处理过高的工作温度?
    A:若发现电阻器表面温度过高,则可能需要更换更大容量的散热器,或改善整个散热系统的设计。

    7. 总结和推荐


    总体而言,阿尔科的HS系列铝壳电阻器具有出色的功率密度、稳定性和多功能性。适用于多种高功率应用,特别是在需要高可靠性、高效率和良好散热管理的环境中。因此,我强烈推荐这款产品给那些寻找高性能电阻器的用户。

HS100 4R7 F参数

参数
电阻个数 -
引脚数量 -
电阻值 4.7Ω
温度系数 ±100ppm/℃
精度 ±1%
额定功率 100W
长*宽*高 65.2mm*27.3mm*24.1mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装,散装

HS100 4R7 F厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

HS100 4R7 F数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE HS100 4R7 F HS100 4R7 F数据手册

HS100 4R7 F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.2595 ¥ 112.0428
10+ $ 7.293 ¥ 61.6259
45+ $ 7.1496 ¥ 60.4141
540+ $ 6.174 ¥ 52.1703
库存: 160
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 112.04
