HS25 R27 J

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±5% ±100ppm/℃ 270mΩ 25W 法兰安装 27.3mm*14.2mm*14.8mm
供应商型号: HS25 R27 J
供应商: 国内现货
标准整包数: 25

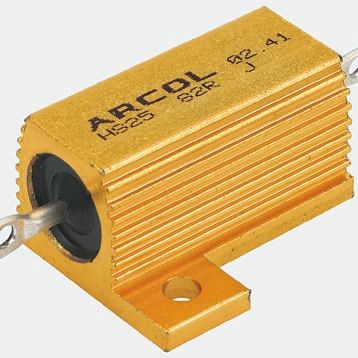

OHMITE 其它固定电阻 HS25 R27 J

HS25 R27 J概述

    ARCOL HS 系列铝制外壳电阻器技术手册

    产品简介


    ARCOL 的 HS 系列铝制外壳电阻器是为多种应用场合设计的高性能元件。它们符合 MIL 18546 和 IEC 115 标准,适用于直接安装到散热片上,并且可以通过热导化合物提高性能。该系列电阻器具有高功率密度和脉冲耐受能力,阻值范围从 0.005Ω 到 100KΩ,并且能够满足无铅要求(RoHS 合规)。

    技术参数


    - 基本规格:
    - 功率等级:标准散热条件下在 25°C 时的额定功率从 10W 到 300W。
    - 无散热条件下功率:从 10W 到 300W 不同型号有所不同。
    - 电阻值范围:从 0.005Ω 到 100KΩ。
    - 绝缘电阻:至少 10,000 MΩ。
    - 温度系数:低阻值下典型值 <1KΩ 时为 100ppm,大于 1KΩ 时为 25ppm。特殊需求请咨询 ARCOL。
    - 性能参数:
    - 耐电压:峰值 AC 耐电压 1400V 到 7070V 不等,RMS 值根据型号不同。
    - 表面温度:根据功率不同,标准散热条件下的表面温度升高范围从 5°C 到 995°C。
    - 工作环境:
    - 额定功率随环境温度线性降额,在 200°C 时降为零。
    - 使用热导化合物可以提高热传递效率,确保电阻器的最大热点温度不超过 200°C。

    产品特点和优势


    - 高功率密度:HS 系列提供高效功率处理能力,适合作为高功耗应用中的核心元件。
    - 大功率范围:电阻器覆盖从 10W 到 300W 的广泛功率范围,适应不同的应用场景。
    - 脉冲耐受能力强:特殊绕制工艺使这些电阻器在高压脉冲下依然稳定可靠。
    - 阻值可定制:可根据客户需求提供特定阻值的设计,灵活满足不同应用需求。
    - 无铅环保:所有型号均符合 RoHS 标准,对环境友好。

    应用案例和使用建议


    - 应用案例:
    - 用于工业控制设备中的电流限制和分压。
    - 在通信设备中作为匹配电阻和保护电阻使用。

    - 使用建议:
    - 在高功率环境下使用时,建议使用低热阻散热器,并涂覆热导化合物以提高热传递效率。
    - 定期检查电阻器的表面温度,确保不超过最高允许温度,以免损坏元件。

    兼容性和支持


    - 兼容性:
    - 本系列产品具备标准连接选项,易于与现有系统集成。
    - 可以选择无感应版本(NHS),适合高频电路设计。

    - 支持:
    - ARCOL 提供详细的产品文档和技术支持,如果需要特殊需求如水冷类型 HSW600 或其他定制设计,请联系 ARCOL 销售部门获取更多信息。

    常见问题与解决方案


    - 问题:在高温环境下如何避免过热?
    - 解决方案:建议使用具有良好散热效果的散热器,并在电阻器与散热器之间涂覆热导化合物,以确保热能有效传导出去。
    - 问题:如何选择合适的电阻器型号?
    - 解决方案:应根据实际应用场景的功率需求来选择适当的型号。例如,对于 200W 的功率需求,可以选择 HS250 或 HS300 型号。

    总结和推荐


    ARCOL HS 系列铝制外壳电阻器凭借其高功率密度、优异的脉冲耐受能力和宽广的应用范围,在众多行业中都有广泛应用。其标准化生产和定制化服务也使其成为市场上极具竞争力的产品之一。总的来说,如果您正在寻找一个能够满足严苛环境条件下的高效功率处理解决方案,HS 系列是一个值得考虑的选择。

HS25 R27 J参数

参数
电阻值 270mΩ
温度系数 ±100ppm/℃
精度 ±5%
额定功率 25W
电阻个数 -
引脚数量 -
长*宽*高 27.3mm*14.2mm*14.8mm
安装方式 法兰安装
零件状态 在售
包装方式 散装

HS25 R27 J厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

HS25 R27 J数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE HS25 R27 J HS25 R27 J数据手册

HS25 R27 J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 18
50+ ¥ 17.7
250+ ¥ 17.4
500+ ¥ 17.1
库存: 200
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 450
