HS300 500R F

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±1% ±100ppm/℃ 500Ω 300W 法兰安装 127.7mm*45.5mm*41.8mm
供应商型号: 284-HS300-500F
供应商: Mouser
标准整包数: 1
OHMITE 其它固定电阻 HS300 500R F

HS300 500R F概述

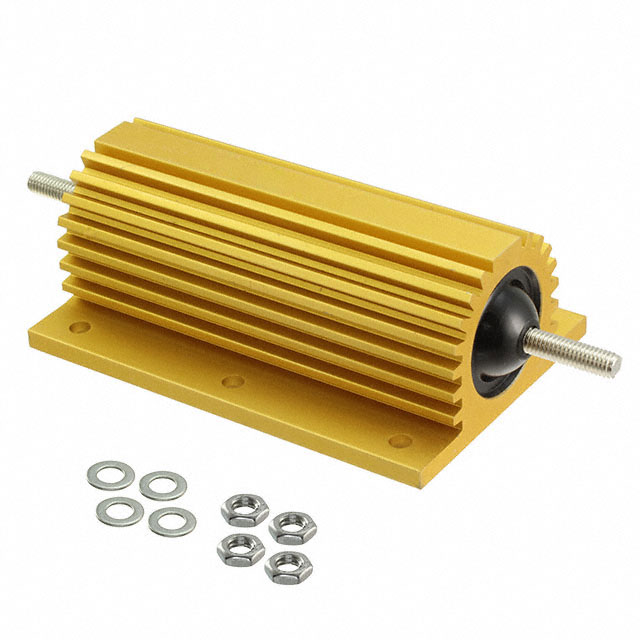

    高性能铝壳电阻器——HS系列

    产品简介


    ARCOL公司生产的HS系列铝壳电阻器专为高功率、高性能需求设计。这类电阻器通过了MIL 18546和IEC 115标准的严格测试,具备出色的热管理和散热能力。它们适用于各种直接安装到散热器的应用,确保在高温环境下的最大性能。产品种类丰富,涵盖从0.005Ω到100kΩ的不同阻值,适用于工业控制、电源管理、测试设备等多个领域。

    技术参数


    - 功率额定值:不同型号的电阻器在标准散热器上25℃时的功率额定值范围从10W到300W不等,无散热器情况下的功率额定值范围则相应降低。
    - 阻值范围:HS系列的阻值范围从0.005Ω(R005)到100kΩ(R100K)。
    - 电压等级:最高极限电压达到1400V至6363V不等,峰值电压可达1400V至7070V。
    - 尺寸规格:根据型号不同,长度从16.5mm到184.4mm不等,宽度从8.5mm到127.7mm,厚度从3.7mm到6.6mm。具体详细尺寸可参见附录图示。
    - 绝缘电阻:最低绝缘电阻为10,000MΩ。
    - 耐温性:在高环境温度下,功率耗散随温度线性下降,在200℃时降至零。

    产品特点和优势


    - 高功率密度:HS系列具有出色的功率体积比,能够在有限的空间内提供更高的功率输出。
    - 脉冲承受能力:绕制工艺优化使其能够有效处理高脉冲。
    - RoHS合规:符合欧盟环保指令要求。
    - 定制设计:提供定制服务,满足特殊需求。
    - 非感应特性:部分型号如NHS系列具备低感特性,适合高频电路应用。

    应用案例和使用建议


    - 工业控制:HS系列广泛应用于自动化生产线上的电流检测和控制环节。
    - 电源管理:适合开关电源的设计,尤其是在高压大电流场合下。
    - 测试设备:实验室中用作精确测量设备的参考电阻。
    - 散热管理:建议在安装时使用热导膏以确保热传导效率最大化,并避免热点温度超过200℃。

    兼容性和支持


    - 终端连接:支持多种终端连接方式,包括压接端子、焊接端子等。对于特定应用的特殊终端设计,客户可向制造商咨询定制方案。
    - 厂商支持:ARCOL提供全面的技术支持和服务保障,包括定制化设计和技术咨询服务。

    常见问题与解决方案


    - Q: 安装过程中是否需要使用热导膏?
    - A: 是的,为了实现最佳的热传导效果,强烈建议在安装时使用热导膏。

    - Q: 选择合适的型号如何确定?
    - A: 请根据实际需求和应用环境选择合适的功率额定值、阻值范围和终端类型,必要时可联系ARCOL进行专业指导。

    总结和推荐


    综上所述,HS系列铝壳电阻器凭借其优异的性能参数和多样化的产品特性,在众多应用领域展现出了卓越的适用性和竞争力。尤其适用于对功率密度和散热要求较高的应用场景。对于寻找可靠且高效的电阻器解决方案的工程师来说,HS系列无疑是理想的选择。因此,我强烈推荐此系列产品。

HS300 500R F参数

参数
引脚数量 -
电阻值 500Ω
温度系数 ±100ppm/℃
精度 ±1%
额定功率 300W
电阻个数 -
长*宽*高 127.7mm*45.5mm*41.8mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装,散装

HS300 500R F厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

HS300 500R F数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE HS300 500R F HS300 500R F数据手册

HS300 500R F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 42.284 ¥ 357.2998
10+ $ 36.5148 ¥ 308.5501
25+ $ 33.2856 ¥ 281.2633
50+ $ 30.702 ¥ 259.4319
100+ $ 29.589 ¥ 250.0271
250+ $ 28.203 ¥ 238.3154
库存: 7
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 357.29
