WFH90L100JE

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±5% 100Ω 90W 法兰安装 70mm*51mm*12.6mm
供应商型号: N-WFH90L100JE
供应商: 云汉优选
标准整包数: 1

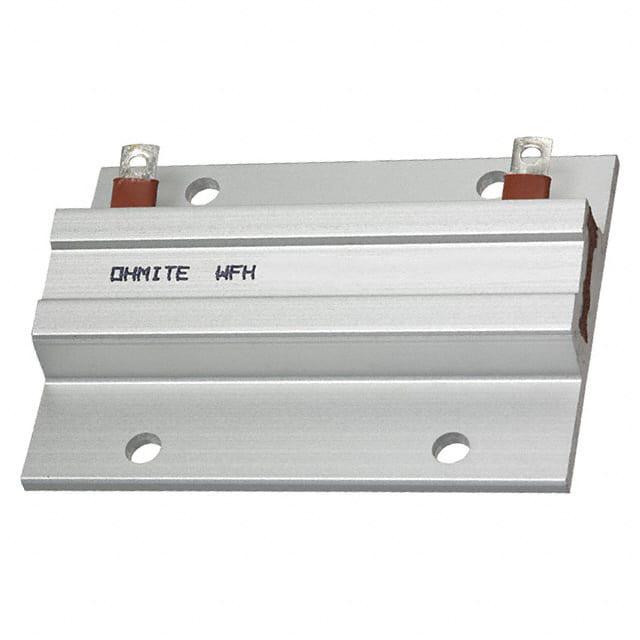

OHMITE 其它固定电阻 WFH90L100JE

WFH90L100JE概述

    WFH系列铝制线绕功率电阻技术手册

    产品简介


    WFH系列铝制线绕功率电阻是一种高功率电阻器,适用于各种工业应用。这些电阻器具有出色的热传递性能和低剖面设计,使得它们成为需要高效散热的应用的理想选择。WFH系列电阻器提供从90瓦到330瓦的多种功率等级,广泛应用于电力电子系统、驱动器、逆变器和其他高功耗设备。

    技术参数


    - 功率等级:90W至330W
    - 阻值范围:
    - WFH90: 0.22Ω至6.8KΩ
    - WFH160: 0.47Ω至18KΩ
    - WFH230: 0.82Ω至27KΩ
    - WFH330: 1Ω至39KΩ
    - 阻值容差:±5%或±10%
    - 温度系数:
    - 正常:50ppm至150ppm
    - 低阻值:400ppm
    - 耐压:
    - 额定电压:1200VAC
    - 测试电压:6000VAC
    - 绝缘材料:硅橡胶与云母板,硅橡胶经过UL认证(UL 94 HB),可在高达220℃的工作温度下使用,短时间可承受最高达300℃的温度。
    - 导线材料(仅限端子版本):XLPE,600V,125℃,18 AWG绞合线

    产品特点和优势


    - 创新的扁平线绕技术:提供非常低的剖面和优越的热传递特性,比传统铝制线绕电阻有更好的散热效果。
    - 安装方便:不需要使用散热膏,由于具有较大的安装表面。
    - 多样化的终端类型:提供焊料耳片、电线和“快接”接头等多种终端选项。
    - 多功能性:可实现多个电阻在一个轮廓内,且支持定制线长。

    应用案例和使用建议


    - 电力电子系统:用于变频器、驱动器和其他需要大功率的电路。
    - 逆变器系统:特别是在需要良好散热的设计中。
    - 电源转换:适用于需要大电流处理能力的应用。
    使用建议:
    1. 在使用WFH电阻时,务必确保安装在有效的散热器上。
    2. 监控电阻的基板温度,以确定功率额定值。
    3. 使用热电偶测量基板温度是最佳方法。
    4. 尽量保持较低的工作温度,以提高可靠性和寿命。

    兼容性和支持


    - 兼容性:与大多数标准散热器和电气设备兼容。
    - 支持:制造商提供详细的技术文档和支持服务,包括定制解决方案和热管理建议。

    常见问题与解决方案


    - 问题:如何确定最大允许负载?
    - 解决方案:参照提供的热阻图表和公式进行计算。
    - 问题:如何防止温度过高导致的失效?
    - 解决方案:安装合适的散热器并监控温度,必要时降低负载。


    总结和推荐


    WFH系列铝制线绕功率电阻是一款高性能、高可靠性的产品,特别适合于需要大功率处理能力和优良散热特性的应用。其创新的扁平线绕技术和优良的散热性能使其在市场上具备强大的竞争力。强烈推荐在需要高功率电阻的应用中使用WFH系列电阻。
    通过合理的设计和安装,WFH系列电阻可以显著提升系统的可靠性和效率,是电子工程师不可或缺的选择。

WFH90L100JE参数

参数
额定功率 90W
电阻个数 -
引脚数量 -
电阻值 100Ω
温度系数 -
精度 ±5%
长*宽*高 70mm*51mm*12.6mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装,散装

WFH90L100JE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

WFH90L100JE数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE WFH90L100JE WFH90L100JE数据手册

WFH90L100JE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 36.4746 ¥ 310.0341
13+ $ 35.4423 ¥ 301.2596
25+ $ 30.0084 ¥ 255.0714
50+ $ 24.3576 ¥ 207.0396
100+ $ 21.9402 ¥ 186.4917
250+ $ 19.7472 ¥ 167.8512
库存: 12
起订量: 4 增量: 1
交货地:
最小起订量为:4
合计: ¥ 1240.13
