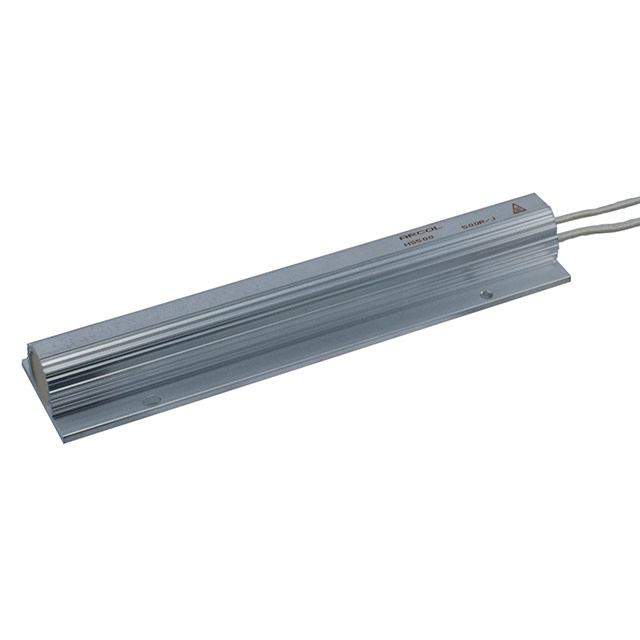

HS500 500R J

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±5% ±150ppm/℃ 500Ω 500W 法兰安装 242mm*55.5mm*30mm
供应商型号: TS-HS500 500R J
供应商: 海外现货
标准整包数: 1
OHMITE 其它固定电阻 HS500 500R J

HS500 500R J概述

    HS 铝制外壳电阻器:全面解析

    产品简介


    HS 系列铝制外壳电阻器是 ARCOL 公司现有畅销产品系列的扩展。这些电阻器适用于高功率应用,包括变频器制动电阻器。它们设计用于散热器安装,以实现最大额定功率。这款电阻器通过精心绕制,确保在高压脉冲下具备强大的能力,并符合 RoHS 标准。

    技术参数


    - 电阻值范围: 3.6Ω 至 1.2kΩ
    - 容差(代码): 标准 ±5% (J),±10% (K) 和 ±20% (M)
    - 典型温度系数(TCR): ≤ ±150 ppm/°C
    - 绝缘电阻: 在 500V 下 ≥ 10 GΩ
    - 额定功率(无散热器): HS400 系列为 320W,HS500 系列为 400W,HS600 系列为 480W
    - 额定功率(带散热器): HS400 系列为 800W,HS500 系列为 1000W,HS600 系列为 1200W
    - 过载能力: 单脉冲 10 倍额定功率,持续时间 5 秒
    - 设计电压: HS400 系列为 2000V,HS500 系列为 2300V,HS600 系列为 2800V
    - 最高环境温度: 高温环境下线性降额至零瓦特于 250°C

    产品特点和优势


    - 高压脉冲能力: 通过精心绕制以提升高脉冲耐受力。
    - 广泛的应用: 适用于多种高功率应用,特别是变频器制动系统。
    - 环保标准: 符合 RoHS 标准,安全可靠。
    - 高可靠性: 绝缘电阻高达 10 GΩ,确保长期稳定运行。
    - 强大过载能力: 单脉冲能力可达到额定功率的 10 倍,可持续 5 秒。

    应用案例和使用建议


    这些电阻器特别适用于需要高功率和高压脉冲处理的场合,例如变频器制动系统。为了最大化利用这些电阻器的性能,建议选择合适的散热器,以确保电阻器能在高温环境下正常工作。例如,对于 HS400 系列,如果需要更高的功率输出,可以考虑使用 HS500 或 HS600 系列。

    兼容性和支持


    - 兼容性: 这些电阻器设计用于散热器安装,与标准散热器具有良好的兼容性。
    - 支持和维护: ARCOL 提供详细的技术文档和支持服务,包括产品规格书和技术咨询。

    常见问题与解决方案


    - 问题: 电阻器在高温环境下表现不佳。
    - 解决方案: 使用合适的散热器,并确保散热器正确安装。此外,注意环境温度不要超过电阻器的最高工作温度。
    - 问题: 电阻器出现噪音。
    - 解决方案: 检查是否有电磁干扰,并尝试使用屏蔽材料或隔离措施。

    总结和推荐


    HS 系列铝制外壳电阻器以其强大的过载能力和优秀的高压脉冲耐受力,在高功率应用中表现出色。特别是针对变频器制动系统,这些电阻器提供卓越的性能。虽然价格可能稍高,但考虑到其高可靠性和广泛的适用性,我们强烈推荐使用。如果你对产品的具体应用有任何疑问,建议咨询 ARCOL 技术支持团队。

HS500 500R J参数

参数
电阻个数 -
引脚数量 -
电阻值 500Ω
温度系数 ±150ppm/℃
精度 ±5%
额定功率 500W
长*宽*高 242mm*55.5mm*30mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装,散装

HS500 500R J厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

HS500 500R J数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE HS500 500R J HS500 500R J数据手册

HS500 500R J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 99.369 ¥ 844.6365
10+ $ 70.5393 ¥ 599.5841
25+ $ 62.2212 ¥ 528.8802
50+ $ 58.14 ¥ 494.19
库存: 0
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
