HS75 33R J

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±5% ±100ppm/℃ 33Ω 75W 法兰安装 48.7mm*27.3mm*24.1mm
供应商型号: 1664260
供应商: 海外现货
标准整包数: 60
OHMITE 其它固定电阻 HS75 33R J

HS75 33R J概述

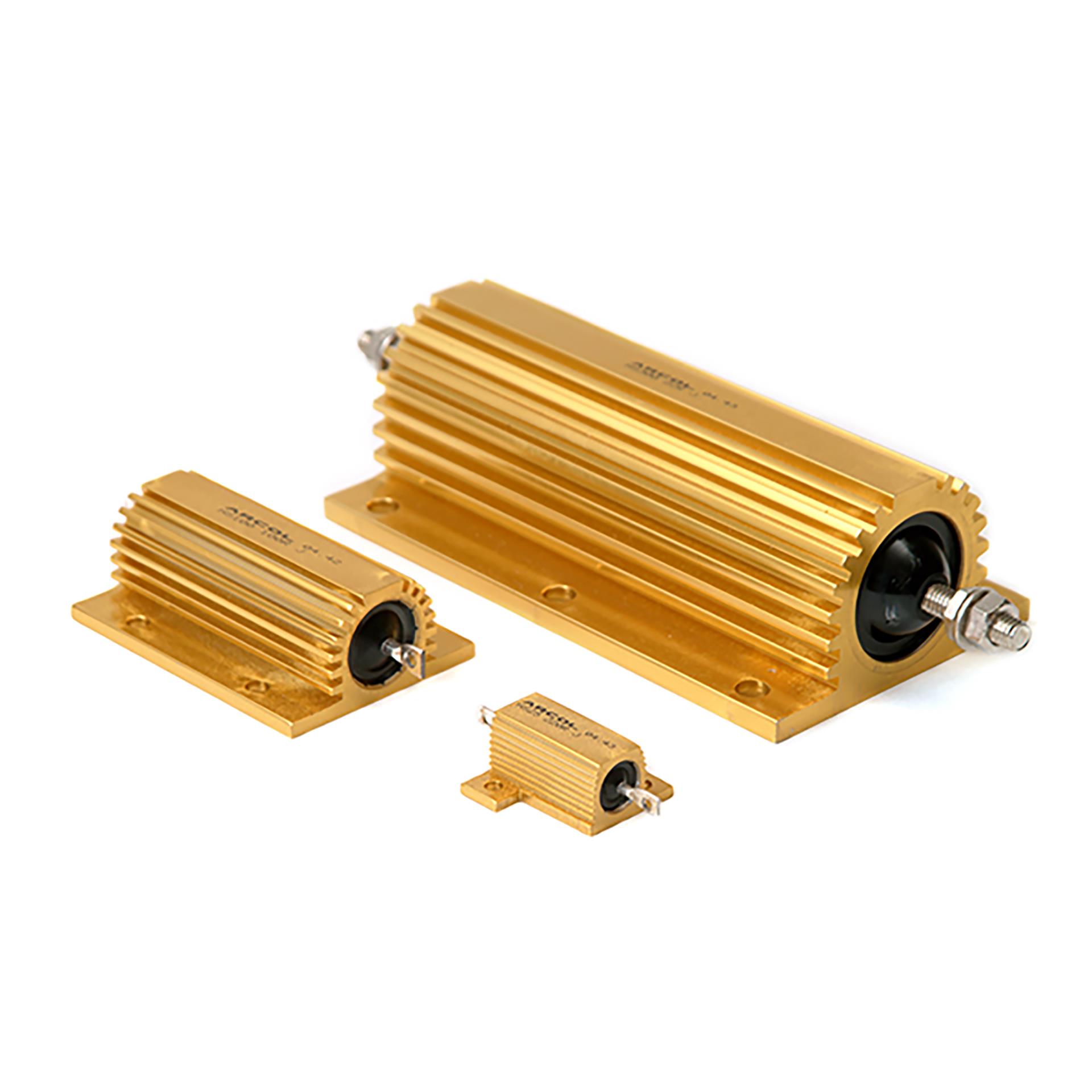

    HS 铝制外壳电阻器

    产品简介


    ARCOL公司的HS系列铝制外壳电阻器是专门为高功率应用设计的产品。这些电阻器符合MIL 18546和IEC 115标准,采用直接热沉安装,并使用导热膏以实现最佳性能。这些电阻器被广泛应用于各种电子设备中,尤其是在需要高功率密度的应用场合。

    技术参数


    HS系列铝制外壳电阻器的主要技术参数如下:
    - 功率等级:在标准热沉上,额定功率从10W到300W不等。
    - 工作温度:额定工作温度为25°C,最大表面温度升至200°C时开始线性降额。
    - 阻值范围:从0.005Ω到100kΩ。
    - 温度系数:低阻值电阻(<1kΩ)的温度系数典型值为100ppm/℃,高于1kΩ的温度系数典型值为25ppm/℃。
    - 绝缘电阻:最低10,000 MΩ。
    - 重量:根据型号不同,重量在1g到141.4g之间。

    产品特点和优势


    HS系列铝制外壳电阻器具有以下特点和优势:
    - 高功率密度:紧凑的设计使得电阻器具有很高的功率体积比。
    - 高脉冲能力:通过特殊的绕制工艺,提高了对高脉冲电流的承受能力。
    - 可定制设计:提供多种终端连接方式,满足不同的应用需求。
    - 环保合规:所有产品均符合RoHS指令要求,确保无铅无害。

    应用案例和使用建议


    HS系列铝制外壳电阻器适用于各种高功率应用场景,例如电力变换器、电源管理、电机控制等领域。为了确保最佳性能,建议在安装时使用导热膏,并选择正确的热沉以确保电阻器表面温度不超过200°C。

    兼容性和支持


    ARCOL公司为用户提供全面的技术支持和服务。如果需要特殊终端设计或其他特殊要求,可以联系ARCOL销售团队获取帮助。此外,HS系列电阻器可与其他标准终端连接方式兼容,方便集成到现有系统中。

    常见问题与解决方案


    常见的问题及解决方案包括:
    - 问题:电阻器表面温度过高。解决方案:检查热沉的正确选择和安装,确保有足够的散热空间。
    - 问题:阻值不稳定。解决方案:重新校准或更换阻值漂移严重的电阻器。
    - 问题:焊接过程中损坏。解决方案:遵循正确的焊接流程,确保焊接温度和时间合适。

    总结和推荐


    综上所述,HS系列铝制外壳电阻器是一款高性能、高可靠性的产品,特别适合于高功率应用场合。通过其优异的功率密度、耐高脉冲能力和多种定制选项,HS系列电阻器在市场上具有很强的竞争力。强烈推荐给需要高性能电阻器的应用工程师和技术采购人员。

HS75 33R J参数

参数
温度系数 ±100ppm/℃
精度 ±5%
额定功率 75W
电阻个数 -
引脚数量 -
电阻值 33Ω
长*宽*高 48.7mm*27.3mm*24.1mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装,散装

HS75 33R J厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

HS75 33R J数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE HS75 33R J HS75 33R J数据手册

HS75 33R J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
60+ ¥ 61.204
120+ ¥ 59.6733
240+ ¥ 58.7556
库存: 137
起订量: 60 增量: 0
交货地:
最小起订量为:60
合计: ¥ 3672.24
