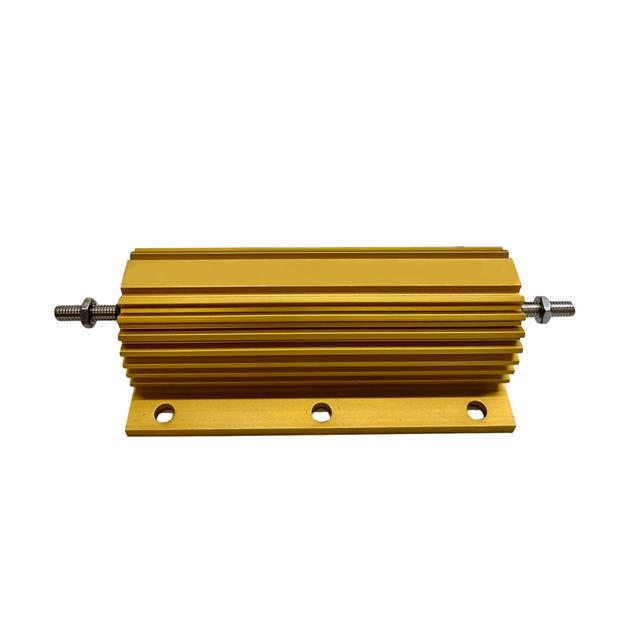

NHS300 500R J

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±5% ±100ppm/℃ 500Ω 300W 插件 法兰安装 127.7mm*72.5mm*41.8mm
供应商型号: DV-30407547
供应商: 海外现货
标准整包数: 1
OHMITE 其它固定电阻 NHS300 500R J

NHS300 500R J概述

    高性能铝制外壳电阻器:ARCOL HS系列

    产品简介


    ARCOL公司的HS系列铝制外壳电阻器专为高功率应用而设计,其独特的直热散热结构能够实现最大化的性能表现。此系列产品不仅符合MIL 18546和IEC 115标准,还具备高脉冲能力,适用于广泛的工业和电子设备中。

    技术参数


    HS系列电阻器的主要技术规格如下:
    - 功率等级:从10W到300W,具体取决于型号(例如HS10为10W,HS300为300W)。
    - 阻值范围:0.005Ω至100KΩ。
    - 温度系数:对于小于1K的阻值,典型值为100ppm;对于大于1K的阻值,典型值为25ppm。
    - 耐电压:标准电阻最大耐压为2500VAC,非电感电阻为5000VAC。
    - 最大温升:在不同功率等级下有不同的表面温升(最高可达995°C)。
    - 重量:从1g到141.4g不等。
    - 绝缘电阻:最小10,000MΩ。

    产品特点和优势


    HS系列电阻器的主要特点是其高效散热能力和高可靠性。它们采用螺旋绕线工艺以最大限度地提高脉冲能力,并且提供了从低阻值到高阻值的广泛选择。此外,ARCOL提供定制设计服务,以满足特殊应用的需求。所有产品均符合RoHS标准,适合环保要求严格的场合。

    应用案例和使用建议


    HS系列电阻器在众多高功率应用中表现出色,如工业控制、电源管理、电力转换系统和测试仪器等。为了确保最佳性能,建议在安装时使用导热化合物来改善热传导效果。根据电阻器的数据表,最大热点温度不应超过200°C,因此需选择合适的散热装置以确保安全运行。

    兼容性和支持


    HS系列电阻器与其他ARCOL产品高度兼容,可以轻松集成到现有系统中。ARCOL公司提供全面的技术支持和服务,包括产品选择指导、定制化服务和售后技术支持。

    常见问题与解决方案


    - 问题:如何确定合适的电阻器尺寸?
    - 解答:参考产品数据表中的尺寸信息和功率等级,根据实际应用需求选择合适的型号。
    - 问题:如何处理过高的温度?
    - 解答:使用散热装置并确保电阻器周围有足够的空气流动,以帮助散热。

    总结和推荐


    总体而言,ARCOL HS系列铝制外壳电阻器以其高性能、可靠性和广泛的适用性在市场中占据重要地位。无论是工业自动化还是高功率应用领域,HS系列电阻器都是一个非常值得推荐的选择。如果您对应用有任何疑问,建议直接咨询ARCOL公司获取更详细的指导。

NHS300 500R J参数

参数
电阻值 500Ω
温度系数 ±100ppm/℃
精度 ±5%
额定功率 300W
电阻个数 -
引脚数量 -
长*宽*高 127.7mm*72.5mm*41.8mm
通用封装 插件
安装方式 法兰安装
零件状态 在售
包装方式 盒装,散装

NHS300 500R J厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

NHS300 500R J数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE NHS300 500R J NHS300 500R J数据手册

NHS300 500R J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 29.7949 ¥ 254.1506
5+ $ 27.5263 ¥ 234.799
10+ $ 25.5853 ¥ 218.2427
库存: 12
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 254.15
直接购买
